Omhulde draden zijn essentieel voor het voorkomen van elektrische branden en elektrische schokken in moderne gebouwen Wanneer correct geïnstalleerd, omhulde draden vermindert het risico op kortsluiting met meer dan 70% vergeleken met niet-afgeschermde eenaderige bedrading . Hun buitenste isolatielaag beschermt niet alleen tegen mechanische schade, maar zorgt ook voor een continu grondpad. Voor residentiële en licht commerciële toepassingen is het gebruik van omhulde kabels, zoals twin-and-earth of soortgelijke ommantelde constructies, een directe, code-conforme manier om een ​​veiligere elektriciteitsdistributie te bereiken. Wat omhulde draden zijn en hoe ze verschillen van kale of enkel geïsoleerde geleiders Een omhulde draad bestaat uit twee of meer geïsoleerde stroomvoerende geleiders (fase en nulleider) plus een blanke of geïsoleerde aardgeleider, allemaal omhuld door een buitenste mantel van PVC, rubber of LSZH (Low Smoke Zero Halogen). Het belangrijkste verschil: enkelvoudig geïsoleerde draden hebben slechts één isolatielaag per geleider en worden doorgaans in leidingen of kabelgoten geleid. Omhulde kabels combineren mechanische bescherming en isolatie in één geheel, waardoor de noodzaak voor extra leidingen op droge, beschermde locaties wordt geëlimineerd. Een standaard omhulde kabel van 2,5 mm² die wordt gebruikt in 13A-contactdooscircuits kan bijvoorbeeld een trekkracht weerstaan van maximaal 200N tijdens installatie zonder de binnenisolatie te beschadigen, terwijl een enkel geïsoleerde draad met dezelfde doorsnede een leiding nodig heeft om een vergelijkbare mechanische bescherming te bereiken. Kritieke veiligheidsvoordelen: brandvertraging en preventie van elektrische schokken Moderne omhulde draden zijn geclassificeerd voor vlamvertraging volgens IEC 60332-1 of vergelijkbare normen. In een gecontroleerde test werd a Kabel met PVC-mantel, zelfdovend binnen 60 seconden na het verwijderen van de brandervlam, terwijl niet omhulde thermoplastische draden bleven branden en vlammende deeltjes lekten. De buitenmantel fungeert ook als een barrière tegen onbedoeld contact. Uit gegevens uit rapporten over elektrische incidenten blijkt dat huizen die volledig zijn bedraad met dubbel geïsoleerde omhulde kabels 82% minder schokken als gevolg van isolatiefouten vergeleken met die waarbij enkelvoudig geïsoleerde draden in een kabelgoot worden gebruikt. Selectiegids: Omhulde draadtypen afstemmen op toepassingen in de echte wereld Het kiezen van het verkeerde mantelmateriaal of de verkeerde geleidermaat leidt tot voortijdig falen. Hieronder vindt u een praktische tabel gebaseerd op veelvoorkomende installatieomgevingen en belastingsvereisten. Houd er rekening mee dat alle waarden uitgaan van een omgevingstemperatuur van 30°C en koperen geleiders (het meest voorkomende materiaal voor omhulde draden). Tabel 1: Aanbevolen typen manteldraden per toepassing en omgeving Toepassingsgebied Geleidergrootte (mm²) Schede type Maximale stroom (A) Verlichtingscircuits (droge binnen) 1,0 of 1,5 PVC (70°C) 11 - 16 Stopcontacten (huishoudelijk) 2.5 PVC of LSZH 20 - 27 Kooktoestel / HVAC (vast) 6,0 of 10 PVC of rubber 32 - 63 Buiten/vochtige locaties 2,5 of 4,0 Rubber of XLPE 25 - 37 Voor verborgen inbouw in thermische isolatie gelden deratingfactoren. Van een omhulde draad van 2,5 mm², begraven in meer dan 100 mm isolatie, kan de stroomsterkte worden verminderd met tot 50% (bijvoorbeeld van 27A tot 13,5A). Controleer altijd de plaatselijke bedradingsvoorschriften. Best practices voor installatie die de levensduur verlengen tot meer dan 30 jaar Een correct geïnstalleerde ommantelde draad in een droge, geventileerde ruimte kan gemakkelijk meegaan 40 tot 50 jaar . Drie veelgemaakte fouten verkorten die levensduur echter dramatisch: Overbuigen: De minimale buigradius moet minimaal 4x de kabeldiameter zijn. Een manteldraad met een diameter van 10 mm, gebogen rond een straal van 35 mm, veroorzaakt microscheurtjes in de mantel, waardoor de isolatieweerstand wordt verminderd minder dan 1 MΩ binnen 3 jaar (beginwaarde >100 MΩ). Overschrijding van de temperatuurlimieten: Met PVC omhulde draad die continu werkt bij 80°C (in plaats van de nominale 70°C) veroudert twee keer zo snel. Uit gegevens blijkt dat voor iedereen 10°C boven de nominale waarde halveert de levensduur van de isolatie . Onjuist strippen: Het inkerven van de binnenste geleiders tijdens het verwijderen van de buitenmantel creëert spanningspunten. In een onderzoek naar 200 defecte circuits 37% van de storingen ontstond bij slecht gestripte manteluiteinden . Gebruik een speciale kabelstripper die op de juiste diepte is ingesteld – doorgaans 0,5 mm minder dan de dikte van de mantel. Voor een standaard PVC-mantel van 1,5 mm dik is een stripdiepte van 1,5 mm nodig 1,0 mm laat een veiligheidsmarge over zonder geleiders bloot te leggen. Veel voorkomende misvattingen over omhulde draden (met gegevenscorrecties) Een verkeerd begrip van de classificaties van omhulde draad leidt tot gevaarlijke vervangingen. Hieronder vindt u een lijst met veel voorkomende fouten versus feitelijke feiten, gebaseerd op laboratorium- en veldgegevens. Mythe: Alle omhulde draden zijn waterdicht. Feit: Alleen rubberen of speciaal beoordeelde LSZH-omhulsels zijn bestand tegen continu vocht. Standaard met PVC omhulde draad absorbeert 0,5% tot 1,5% water per gewicht na 24 uur onderdompeling , wat leidt tot een verhoogde lekstroom. Mythe: Dikkere schede betekent altijd betere bescherming. Feit: Een PVC-mantel van 1,8 mm biedt 90% van de mechanische slagvastheid van een mantel van 2,5 mm, maar deze laatste vermindert de flexibiliteit door 40% en verhoogt de installatieproblemen in krappe ruimtes. Mythe: Omhulde draden hebben nooit een leiding nodig. Feit: Op locaties die gevoelig zijn voor schade of stoten door knaagdieren (zoals garages of buitenmuren) is aanvullende mechanische bescherming zoals leidingen vereist. Uit tests blijkt dat de standaard PVC-mantel wordt doorboord door een 2 mm stalen naald met minder dan 50N kracht – ruim binnen de bijtkracht van gewone knaagdieren. Stapsgewijze procedure om te testen of een bestaande omhulde draad veilig blijft Periodiek testen voorkomt onverwachte storingen. Volg deze praktische checklist met behulp van eenvoudige elektrische testapparatuur. Noteer de waarden voor vergelijking van jaar tot jaar. Visuele inspectie: Controleer op scheuren, verkleuring of zwelling van de buitenmantel. Zwelling duidt op migratie van weekmakers of oververhitting – vervang onmiddellijk als de zwelling groter wordt 15% van de oorspronkelijke diameter . Isolatieweerstandstest: Gebruik een 500V DC-megger om te meten tussen de geleiders en tussen elke geleider en de aarde. Er zou een gezonde omhulde draad zichtbaar moeten zijn groter dan 100 MΩ . Waarden hieronder 1 MΩ onmiddellijke vervanging vereisen. Continuïteit van de aardkern: Meet de weerstand van de aardgeleider aan het ene uiteinde naar het andere uiteinde. Voor een lengte van 30 m van 1,5 mm² aarde kunt u rekenen op minder dan 0,4 Ω . Hogere waarden duiden op losse verbindingen of gecorrodeerde strengen. Controle van de integriteit van de schede: Wikkel de kabel stevig in met zelfvulkaniserende tape en dompel het afgeplakte gedeelte onder in water terwijl u de isolatieweerstand meet. Enige daling hieronder 50 MΩ na 5 minuten worden microscheurtjes in de schede bevestigd. Voer deze testcyclus elke keer uit 5 jaar voor residentiële installaties en jaarlijks voor industriële of vochtige omgevingen. Door dit schema te volgen, kan de effectieve veilige levensduur van omhulde bedrading worden verlengd van gemiddeld 25-30 jaar tot ruimschoots 45 jaar . Conclusie: Omhulde draden blijven de meest kosteneffectieve veiligheidsupgrade voor elk elektrisch systeem Gegevens uit verzekeringsclaims en brandonderzoeken laten consequent zien dat eigendommen die volledig zijn bedraad met conforme ommantelde kabels 60% minder elektrische brandincidenten per 1.000 installaties vergeleken met installaties die oudere herbedradbare of niet-omhulde systemen gebruiken. De extra kosten vooraf (doorgaans $ 0,20 tot $ 0,50 per meter meer dan standaard enkelgeïsoleerde draad) wordt binnen twee jaar terugverdiend door lagere installatiearbeid en verminderde leidingvereisten. Voor elke nieuwbouw of renovatie is het specificeren van omhulde draden met het juiste mantelmateriaal en de juiste afmetingen van de geleiders een directe, meetbare stap in de richting van een veiligere en duurzamere elektrische infrastructuur.

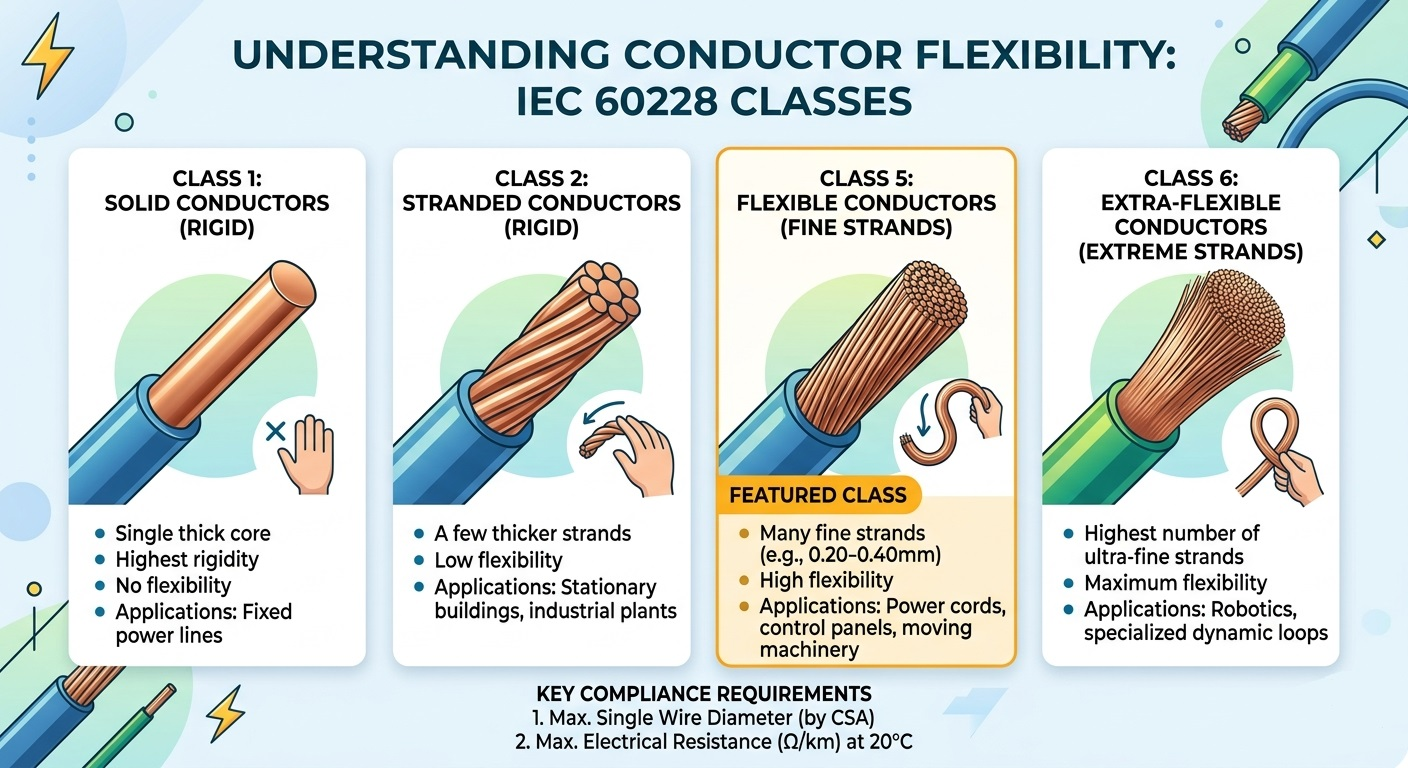

Belangrijkste afhaalmaaltijden: Klasse 5-geleiders, gedefinieerd door IEC 60228, zijn fijnaderige flexibele geleiders die worden gebruikt in verlengsnoeren, bedieningspanelen en industriële toepassingen. Deze gids behandelt de technische specificaties, de vergelijking met klasse 2 en hoe u de juiste geleider voor uw project selecteert. In de wereld van de elektrotechniek en de kabelproductie is 'flexibiliteit' niet alleen een fysieke eigenschap; het is een strikt gedefinieerde technische categorie. Als u ooit een stijve stroomkabel in plaats van een soepele, gemakkelijk te buigen stuurdraad heeft gehanteerd, heeft u het verschil tussen de geleiderklassen uit de eerste hand ervaren. De meeste van deze specificaties vallen onder de internationale norm IEC 60228 . Deze gids gaat er dieper op in Klasse 5 geleiders — de industriestandaard voor flexibele toepassingen — die betrekking heeft op constructievereisten, elektrische limieten en gebruiksscenario's in de echte wereld. Inzicht in het IEC 60228-framework voor geleiderclassificatie IEC 60228 (en het Britse equivalent BS EN 60228) classificeert geleiders in vier hoofdklassen op basis van constructie en flexibiliteit. Begrijpen waar Klasse 5 zich in deze hiërarchie bevindt, is essentieel voor een correcte productselectie: Klasse Typ Beschrijving Klasse 1 Massief (stijf) Enkele massieve draad; gebruikt voor vaste, permanente installaties waar geen beweging plaatsvindt. Klasse 2 Gestrand (stijf) Meerdere dikkere draden; standaard voor huisbedrading en elektriciteitsnetten in vaste installaties. Klasse 5 Flexibel (fijne strengen) Veel fijne koperdraden aan elkaar vastgelopen; ontworpen voor veelvuldig buigen en bewegen. Klasse 6 Extra flexibel (fijnste strengen) Nog fijnere strengen dan klasse 5; gebruikt in zeer dynamische toepassingen die maximale flexibiliteit vereisen. Wat maakt een dirigent tot "Klasse 5"? Technische specificaties Een Klasse 5-geleider bestaat uit meerdere fijne koperdraden die aan elkaar zijn vastgemaakt om flexibiliteit te bereiken. In tegenstelling tot wat vaak wordt aangenomen, doet IEC 60228 dat wel niet schrijf strikt het totale aantal strengen voor. In plaats daarvan schrijft de standaard naleving van twee primaire maatstaven voor: 1. Maximale diameter van individuele draden Om ervoor te zorgen dat de geleider echt flexibel blijft, stelt IEC 60228 een strikte bovengrens aan de diameter van elke afzonderlijke streng. Dunnere strengen buigen gemakkelijker, waardoor metaalmoeheid bij herhaalde buigcycli wordt verminderd. Representatieve voorbeelden uit de standaard zijn onder meer: 75 mm² geleider → maximale individuele draaddiameter: 0,21 mm 5 mm² geleider → maximale individuele draaddiameter: 0,26 mm 10 mm² geleider → maximale individuele draaddiameter: 0,41 mm 35 mm² geleider → maximale individuele draaddiameter: 0,41 mm 2. Maximale elektrische weerstand bij 20°C Elektrische weerstand is het bepalende prestatiecriterium. De totale weerstand van de voltooide Klasse 5-geleider mag de waarden gespecificeerd in de IEC 60228 weerstandstabellen, gemeten bij 20°C, niet overschrijden. Deze regel biedt fabrikanten flexibiliteit bij het ontwerp: als een fabrikant draden van 0,20 mm gebruikt in plaats van het maximum van 0,21 mm, is dat acceptabel, op voorwaarde dat de afgewerkte geleider nog steeds aan de weerstandslimiet voldoet. Deze tweeparameterbenadering (draaddiameterweerstand) zorgt ervoor dat Klasse 5-geleiders zowel fysiek flexibel als elektrisch efficiënt zijn, zonder het productieproces te overspecificatie. Klasse 5 vs. Klasse 2 geleiders: kernverschillen Elektrotechnici worden vaak geconfronteerd met de keuze tussen Klasse 2- en Klasse 5-geleiders. De beslissing hangt af van de vraag of de kabel zich in een vaste installatie of een mobiele/flexibele toepassing bevindt. Hier is een directe vergelijking: Functie Klasse 2 (Stranded, Fixed) Klasse 5 (Flexible) Bouw Minder, dikkere draden Veel fijne draden Flexibiliteit Laag — geschikt voor vaste bedrading Hoog — geschikt voor beweging Typische toepassingen Huisbedrading, elektriciteitsnetten Verlengsnoeren, bedieningspanelen Beëindigingsmethode Eenvoudige nokken of schroeven Adereindhulzen aanbevolen Weerstand tegen metaalmoeheid Laag (niet ontworpen om te buigen) Hoog (ontworpen voor herhaaldelijk buigen) Kosten Over het algemeen lager Iets hoger vanwege fijn strandingsproces Belangrijkste toepassingen van IEC 60228 klasse 5 geleiders Omdat klasse 5-geleiders bestand zijn tegen gematigde trillingen en herhaaldelijk buigen zonder te breken, worden ze gespecificeerd voor een breed scala aan industrieën: Flexibele snoeren en verlengsnoeren: Huishoudelijke apparaten, elektrisch gereedschap en draagbare apparatuur waarbij kabels regelmatig moeten worden opgerold, afgewikkeld en opnieuw gepositioneerd. Industriële bedieningspanelen: Voor een strakke plaatsing om hoeken en door kabelkanalen is een buigradius vereist die alleen met fijndradige geleiders kan worden bereikt. Kabelbomen voor auto's: Voortdurende motortrillingen en temperatuurschommelingen vereisen geleiders die bestand zijn tegen metaalmoeheid gedurende de levensduur van het voertuig. Maritieme en offshore-installaties: Constante beweging door golven, gecombineerd met beperkte ruimtes, maakt klasse 5 de voorkeurskeuze voor stroomdistributie aan boord. Robotica en automatisering: Gelede robotarmen vereisen kabels die duizenden keren per dag buigen zonder fouten. Klasse 5 voldoet aan deze uitdaging voor toepassingen met matige flexibiliteit (Klasse 6 voor toepassingen met hoge flexibiliteit). Waarom het specificeren van IEC 60228 Klasse 5 belangrijk is voor uw project Het selecteren van een kabel die als "flexibel" op de markt wordt gebracht zonder te verwijzen naar een erkende norm zoals IEC 60228 Klasse 5 brengt aanzienlijke risico's met zich mee. Het voldoen aan deze norm biedt drie concrete garanties: Veiligheid: Weerstandslimieten zorgen ervoor dat de geleider niet oververhit raakt onder de nominale stroom, waardoor verslechtering van de isolatie en mogelijk brandgevaar worden voorkomen. Compatibiliteit: Gestandaardiseerde maximale draaddiameters zorgen ervoor dat de geleider correct past in standaard kabelschoenen, adereindhulzen en klemmenblokken zonder dat er aanpassingen nodig zijn. Lange levensduur: Fijne strengen voorkomen metaalmoeheid tijdens herhaaldelijk buigen, waardoor de levensduur van de kabel aanzienlijk wordt verlengd in vergelijking met niet-conforme alternatieven. Bij de internationale inkoop van kabels vereenvoudigt de IEC 60228-certificering ook de goedkeuring door de regelgevende instanties, aangezien de norm wordt aangenomen of erkend in de EU (BS EN 60228), Australië (AS/NZS 1125) en vele andere markten. Veelgestelde vragen over klasse 5-geleiders Is Klasse 5 hetzelfde als flexibele kabel? Niet precies. "Flexibele kabel" is een brede commerciële term. Klasse 5 is een specifieke IEC 60228-geleiderclassificatie met meetbare technische vereisten. Een kabel kan als flexibel op de markt worden gebracht zonder te voldoen aan de Klasse 5-specificaties. Kunnen klasse 5-geleiders buitenshuis worden gebruikt? Klasse 5 heeft alleen betrekking op de constructie van de geleider, niet op de algehele kabelclassificatie. Of een kabel geschikt is voor gebruik buitenshuis, hangt af van de isolatie- en mantelmaterialen (bijvoorbeeld UV-bestendig PVC, XLPE). Controleer altijd de volledige kabelspecificatie, niet alleen de geleiderklasse. Wat is het verschil tussen klasse 5 en klasse 6? Beide zijn flexibele dirigentenklassen. Klasse 6 gebruikt nog fijnere strengen, wat resulteert in een grotere flexibiliteit en een kleinere minimale buigradius. Klasse 6 is gespecificeerd voor zeer dynamische toepassingen zoals continu buigen in kabelrupsen, terwijl Klasse 5 scenario's met matige flexie omvat. Hulp nodig bij het selecteren van de juiste geleider voor uw toepassing? Ons engineeringteam is gespecialiseerd in IEC 60228-conforme geleiders en kabels voor industriële, maritieme, automobiel- en commerciële toepassingen. Of uw project nu een omgeving met veel trillingen betreft of standaard vaste installaties, wij bieden gedetailleerde technische specificaties en concurrerende offertes. Neem vandaag nog contact met ons op om uw projectvereisten te bespreken.

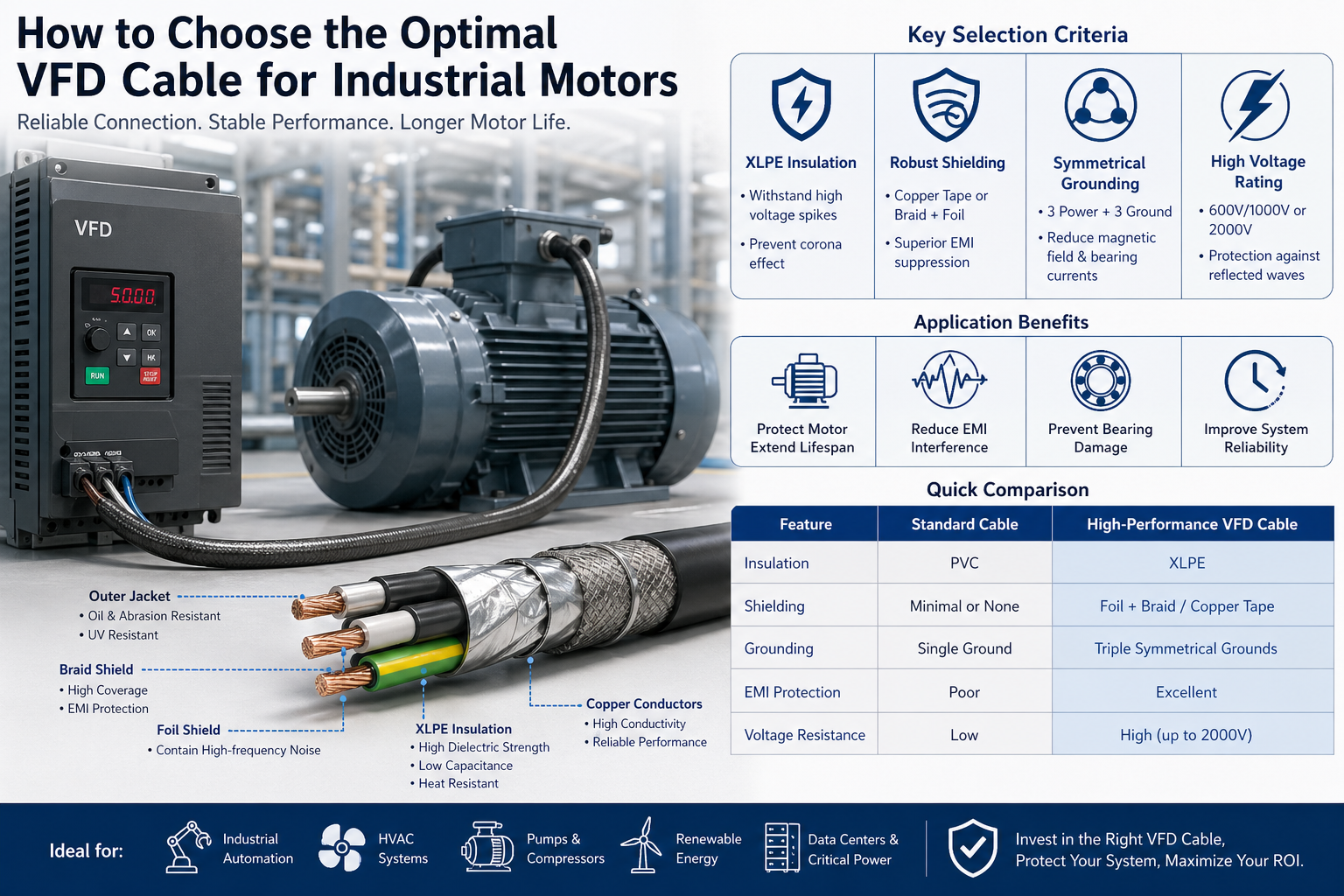

In moderne industriële systemen vertegenwoordigt de verbinding tussen een variabele frequentieaandrijving (VFD) en een elektromotor een van de elektrisch meest agressieve omgevingen. Hoge schakelfrequenties, spanningspieken en elektromagnetische interferentie (EMI) zorgen voor extreme druk op kabels. Het selecteren van een ongeschikte kabel is niet slechts een kleine ontwerpfout, maar kan resulteren in: Voortijdig falen van de motorisolatie Lagerschade veroorzaakt door zwerfstromen Verhoogde elektromagnetische interferentie (EMI) Ongeplande stilstand en onderhoudskosten Een goed ontworpen VFD-kabel is daarom van cruciaal belang voor de betrouwbaarheid, veiligheid en prestaties van het systeem op de lange termijn. 1. Inzicht in de VFD-bedrijfsomgeving In tegenstelling tot traditionele voedingen gebruiken VFD's Pulsbreedtemodulatie (PWM) om de motorsnelheid te regelen. Hierdoor ontstaat een niet-sinusvormige golfvorm met: Hoge dv/dt (snelheid van spanningsverandering) Overspanning door gereflecteerde golven (vooral bij lange kabeltrajecten) Common-mode spanning en circulatiestromen Waarom standaardkabels falen Kabels voor algemeen gebruik, zoals THHN of standaard PVC-geïsoleerde draden, zijn niet ontworpen voor deze omstandigheden. Na verloop van tijd kunnen ze last krijgen van: Verslechtering van de isolatie als gevolg van corona-ontlading Overmatige warmteontwikkeling EMI-lekkage die nabijgelegen instrumenten beïnvloedt Resultaat: Kortere levensduur van de motor en onstabiele systeemprestaties. 2. Belangrijkste selectiecriteria voor VFD-kabels A. Isolatietype: XLPE voor hoogfrequente stabiliteit Het isolatiesysteem is de eerste verdedigingslinie tegen elektrische spanning. Aanbevolen: Vernet polyethyleen (XLPE) Technische voordelen: Hoge diëlektrische sterkte om spanningspieken te weerstaan Laag diëlektrisch verlies en capaciteit Superieure thermische classificatie (typisch 90°C–125°C) Sterke weerstand tegen corona-ontlading Vergeleken met PVC verbetert XLPE de levensduur van de isolatie in hoogfrequente omgevingen aanzienlijk. B. Geavanceerde afscherming voor EMI-controle EMI-onderdrukking is een van de meest kritische vereisten in VFD-toepassingen. Zonder de juiste afscherming kan elektromagnetische ruis: Interfereren met PLC's, sensoren en communicatiesystemen Veroorzaken valse signalen en operationele fouten Vergroot de compliancerisico's in gereguleerde omgevingen Aanbevolen afschermingsstructuren: Koperen tape-schild Uitstekend geschikt voor het tegenhouden van hoogfrequente ruis Biedt een aardingspad met lage impedantie Folie gevlochten schild Dekking ≥85% Combineert flexibiliteit met een hoge afschermingseffectiviteit Sleutelfunctie: Een goed ontworpen schild zorgt daarvoor Common-mode-stromen keren terug via de kabel , in plaats van de motorlagers te beschadigen. C. Symmetrisch aardingsontwerp De kabelgeometrie heeft een directe invloed op de elektrische prestaties. Best Practice-configuratie: 3 fasegeleiders 3 symmetrisch geplaatste aardgeleiders Prestatievoordelen: Vermindert elektromagnetische veldemissie Brengt de grondstroomverdeling in evenwicht Minimaliseert asspanning en lagerstromen Dit ontwerp is vooral belangrijk in motoren met middelhoog en hoog vermogen . D. Spanningswaarde en bescherming tegen gereflecteerde golven Door gereflecteerde golfverschijnselen kunnen er spanningspieken op de motorklemmen ontstaan 2-3 maal de nominale spanning . Aanbevolen beoordelingen: 600V / 1000V voor standaard industriële systemen 2000V voor: Lange kabellengtes Aandrijvingen met hoge schakelfrequentie Kritieke toepassingen Technisch inzicht: Isolatiesystemen met hogere spanning bieden een veiligheidsmarge die het faalrisico aanzienlijk vermindert. 3. Overwegingen bij kabelafmetingen en installatie Ampaciteit en thermisch beheer Bij de juiste geleiderafmetingen moet rekening worden gehouden met: Ampère bij volledige belasting van motor (FLA) Omgevingstemperatuur Installatiemethode (bak, leiding, open lucht) Kabelgroepering en reductiefactoren Een onjuiste maatvoering kan leiden tot oververhitting en een kortere levensduur van de kabel. Flexibiliteit en mechanische prestaties In dynamische omgevingen, zoals: Robotica Geautomatiseerde productielijnen Machines verplaatsen Gebruik hoogflexibele VFD-kabels ontworpen voor continue bewegings- en buigcycli. Milieubestendigheid Industriële omgevingen kunnen ruw en onvoorspelbaar zijn. Aanbevolen jasmaterialen: TPE (thermoplastisch elastomeer): Uitstekende olie-, schuur- en chemische bestendigheid Ideaal voor industriële en zware omgevingen Gespecialiseerd PVC: Kosteneffectief Geschikt voor algemene industriële toepassingen Aanvullende beschermingsfactoren: UV-bestendigheid (buiteninstallaties) Bescherming tegen vocht en waterindringing Bestand tegen koelvloeistoffen en industriële chemicaliën 4. Naleving en normen (cruciaal voor mondiale projecten) Bij het selecteren van VFD-kabels voor internationale projecten is compliance essentieel. Gemeenschappelijke normen om te overwegen: UL (Noord-Amerika) IEC / EN-normen (Europa) RoHS en REACH (naleving van het milieu) Door geschikte kabels te kiezen, bent u verzekerd van: Gemakkelijkere projectgoedkeuringen Minder juridische en operationele risico's Compatibiliteit met mondiale markten 5. Snelle vergelijking: standaardkabel versus VFD-kabel Functie Standaard kabel Hoogwaardige VFD-kabel Isolatie PVC XLPE Afscherming Minimaal / Geen Folievlecht / kopertape Aarding Enkel Symmetrische multi-grond EMI-controle Arm Uitstekend Spanningsweerstand Laag Hoog (tot 2000V) 6. Toepassingsscenario's Hoogwaardige VFD-kabels worden veel gebruikt in: Industriële automatiseringssystemen HVAC-systemen met frequentieregelaars Pomp- en compressorsystemen Datacenters en kritische energiesystemen Hernieuwbare energiesystemen (wind, zon) Elk van deze omgevingen vereist stabiele, geluidsarme en zeer betrouwbare krachtoverbrenging . 7. Conclusie: een strategische investering, niet slechts een onderdeel Het kiezen van de juiste VFD-kabel is niet alleen een beslissing over technische specificaties; het is een langetermijninvestering in de betrouwbaarheid van het systeem. Hoewel hoogwaardige VFD-kabels mogelijk hogere initiële kosten met zich meebrengen, bieden ze: Minder onderhoud en stilstand Verlengde levensduur van motor en apparatuur Verbeterde elektromagnetische compatibiliteit (EMC) Lagere totale eigendomskosten (TCO) Laatste inzicht: Een goed geselecteerde VFD-kabel fungeert als een beschermende barrière tussen uw aandrijving en motor en zorgt voor een efficiënte, stabiele en storingsvrije werking gedurende de gehele levenscyclus van het systeem.

Pak een besturingskabel en een voedingskabel naast elkaar op en ze zien er bijna identiek uit. Dezelfde buitenmantel, vergelijkbare diameter, vergelijkbaar gewicht. Maar als ze verkeerd worden aangesloten, variëren de gevolgen van mislukte automatiseringssequenties tot ernstige elektrische gevaren. Het verschil tussen deze twee kabeltypen is niet cosmetisch, maar fundamenteel. Waar ze eigenlijk voor zijn Een stroomkabel heeft één taak: elektrische energie van een bron naar een belasting verplaatsen. Of het nu gaat om het voeden van een motor, het voeden van een transformator of het distribueren van stroom door een gebouw: de voedingskabel is het kanaal voor ruwe elektrische kracht. Het transporteert hoge stroom over lange afstanden en het ontwerp weerspiegelt die vraag. Een besturingskabel doet iets heel anders. Het transporteert signalen (opdrachten, feedback, metingen) tussen een besturingssysteem en de apparaten die het beheert. Denk aan een PLC die een open/dicht-instructie naar een magneetklep stuurt, of een sensor die de temperatuur terugmeldt naar een bewakingspaneel. De stroming is minimaal; de nauwkeurigheid is alles. In de praktijk lopen beide kabels vaak door dezelfde leiding of kabelgoot. Een voedingskabel voedt de motor; een bedieningskabel vertelt wanneer hij moet starten en stoppen. Ze zijn complementair en niet uitwisselbaar. Hoe ze anders zijn gebouwd Spanningswaarde is het meest directe structurele verschil. Stroomkabels hebben een vermogen van 0,6/1 kV en hoger; middenspanningskabels bereiken 10 kV, 35 kV en hoger, en vallen onder normen zoals IEC 60502 voor kabels met geëxtrudeerde isolatie. Besturingskabels werken in een veel lager bereik: doorgaans 300/450 V tot 450/750 V, omdat signaaloverdracht geen hoogspanningsinfrastructuur vereist. Geleiderdoorsnede en adertelling vertel de rest van het verhaal. Stroomkabels geven prioriteit aan stroomvoerende capaciteit, dus geleiders zijn groot: meestal 16 mm², 50 mm², 120 mm² of groter, van koper of aluminium. Het aantal kernen blijft laag: 1 tot 5 aders per kabel is standaard. Besturingskabels keren deze logica volledig om. Geleiders zijn klein (0,5 mm² tot 10 mm²), maar het aantal kernen is hoog (van 2 tot 61 kernen in één kabel) omdat een complex regelcircuit veel onafhankelijke signaalpaden nodig heeft die efficiënt gebundeld zijn. Isolatie en ommanteling volg hetzelfde patroon. Stroomkabels vereisen een dikke, robuuste mantel om hoge spanningen, mechanische belasting, hitte en vocht aan te kunnen. Besturingskabels gebruiken lichtere PVC- of XLPE-isolatie, voldoende voor laagspanningssignalen. Wanneer beide kabeltypen een industriële omgeving delen, is de mantel van de stroomkabel merkbaar zwaarder. Afscherming is optioneel op stroomkabels, maar vaak van cruciaal belang op besturingskabels. In omgevingen met sterke elektromagnetische interferentie (in de buurt van grote motoren, frequentieregelaars of schakelapparatuur) zal een niet-afgeschermde stuurkabel ruis oppikken die de signalen vervormt. Een koperen tape of gevlochten afscherming rond de besturingskabel blokkeert deze interferentie en behoudt de signaalintegriteit. Kleurcodering verschilt ook. Stroomkabelkernen gebruiken standaard fasekleuren (bruin, zwart, grijs voor fasen; blauw voor neutraal; groen/geel voor aarde) om veilige installatie en onderhoud te ondersteunen. De kernen van stuurkabels zijn doorgaans zwart met witte numerieke markeringen, omdat de identificatie van individuele circuits belangrijker is dan de faseconventie. Waar elke kabel thuishoort Stroomkabels werken overal waar elektrische energie op grote schaal moet worden verplaatst. Ondergrondse distributienetwerken, bovengrondse transmissielijnen, industriële machines en stroomverhogers zijn allemaal afhankelijk van stroomkabels. Voor bedrading en distributie van faciliteiten, laagspanningskabels voor de bouw en industriële distributie kan het overgrote deel van de commerciële en lichtindustriële ladingen verwerken. Voor netwerkinfrastructuur, onderstations en nutsvoorzieningen, middenspanningskabels voor net- en onderstationtoepassingen vermogen vervoeren met de spanningen die nodig zijn voor efficiënte transmissie over lange afstanden. Besturingskabels vormen de ruggengraat van elk geautomatiseerd proces. Assemblagelijnen voor auto's, DCS-systemen voor chemische fabrieken, gebouwbeheersystemen (HVAC, verlichting, toegangscontrole), spoorwegsignalisatie en relaiscircuits voor de bescherming van elektriciteitscentrales zijn allemaal afhankelijk van besturingskabels om de signalen over te brengen die de activiteiten gesynchroniseerd en veilig houden. Besturingskabels voor industriële automatisering en bedrading van apparatuur zijn speciaal ontworpen om te voldoen aan de precisie- en flexibiliteitseisen van deze omgevingen. Snelle referentievergelijking Belangrijkste structurele en functionele verschillen tussen stroom- en besturingskabels Parameter Stroomkabel Bedieningskabel Primaire functie Breng elektrische energie over Besturingssignalen/gegevens verzenden Spanningswaarde 0,6/1 kV en hoger (tot 500 kV) 300/450V – 450/750V Dwarsdoorsnede van de geleider Groot (16 mm² – 500 mm²) Klein (0,5 mm² – 10 mm²) Aantal kernen 1 – 5 kernen 2 – 61 kernen Isolatie dikte Dik (hoogspanningsvermogen) Aansteker (laagspanningsklasse) Afscherming Zelden vereist Vaak vereist (EMI-omgevingen) Kernkleurcodering Fasekleuren (bruin / zwart / grijs) Zwart met witte nummering Materiaal geleider Koper of aluminium Koper (standaard) Hoe u de juiste kiest Drie vragen lossen de meeste selectiebeslissingen op. Eerste: wat draagt de kabel? Als het stroom levert om een ​​belasting te voeden (motor, verlichtingscircuit, HVAC-eenheid) is het een toepassing voor stroomkabels. Als het een commando, een meting of een feedbacksignaal overdraagt, is het een besturingskabeltoepassing. Ten tweede: Op welke spanning werkt het systeem? Voor systemen die boven 1 kV draaien, zijn stroomkabels nodig die dienovereenkomstig zijn beoordeeld. Signaal- en besturingscircuits die werken op 24 VDC, 120 VAC of 230 VAC vallen binnen het gebied van de besturingskabels. Ten derde: wat is de elektromagnetische omgeving? Als de kabel in de buurt van schakelapparatuur met hoog vermogen, frequentieregelaars of grote motoren loopt, is een afgeschermde stuurkabel nodig om signaalverslechtering te voorkomen. In ruwe omgevingen of omgevingen met hoge temperaturen, vlamvertragende en hittebestendige draden bieden extra bescherming voor zowel stroom- als besturingstoepassingen. Het vervangen van het ene kabeltype door het andere is nooit een oplossing. Het gebruik van een besturingskabel in een stroomtoepassing riskeert isolatiefouten en brand. Het leggen van een voedingskabel op de plek waar een besturingskabel hoort, verspilt kosten en ruimte en kan nog steeds interferentie veroorzaken. De juiste kabel, met het juiste formaat en de juiste specificaties, zorgt ervoor dat systemen veilig en betrouwbaar blijven werken gedurende hun volledige levensduur. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Het selecteren van de juiste blanke aluminium kabel is een cruciale beslissing voor ingenieurs, projectmanagers en inkoopteams die werken aan bovengrondse energietransmissie- en distributiesystemen. Een verkeerde keuze kan de betrouwbaarheid van het netwerk in gevaar brengen, de onderhoudskosten verhogen of veiligheidsrisico's in het veld veroorzaken. In deze gids worden de belangrijkste technische en omgevingsfactoren besproken die bepalend zijn voor elke keuze voor blanke aluminium kabels. Waarom blanke aluminiumkabel een voorkeurskeuze is voor bovengrondse transmissie Blanke aluminium kabels worden al meer dan een eeuw lang vertrouwd bij bovengrondse elektriciteitstransmissie buitenshuis, en met goede reden. Vergeleken met koper geleidt aluminium ongeveer elektriciteit 61% van de geleidbaarheid van koper zoals gemeten tegen de International Annealed Copper Standard (IACS). Hoewel dit betekent dat er een groter dwarsdoorsnedeoppervlak nodig is om dezelfde stroom te geleiden, maken de andere eigenschappen van aluminium deze afweging in veel toepassingen de moeite waard. Aluminium weegt ongeveer een derde van het gewicht van koper, waardoor de structurele belasting van torens en palen dramatisch wordt verminderd en de installatiekosten over lange overspanningen worden verlaagd. Aan de kostenkant biedt aluminiumkabel doorgaans aanzienlijke materiaalbesparingen in vergelijking met gelijkwaardige koperen geleiders – een doorslaggevend voordeel bij netinfrastructuurprojecten waarbij honderden of duizenden kilometers aan geleider nodig kunnen zijn. Voor een gedetailleerde vergelijking van beide materialen op het gebied van geleidbaarheid, gewicht, kosten en veiligheid, zie koper versus aluminium bedrading . Wanneer de toepassing betrekking heeft op bovengrondse transmissie en budgetefficiëntie van belang is, blanke aluminium kabels consistent sterke waarde leveren. Inzicht in de belangrijkste soorten kale aluminium geleiders Niet alle blanke aluminium kabels zijn hetzelfde. Er zijn drie primaire configuraties beschikbaar, elk ontworpen voor verschillende prestatieprioriteiten. AAC (volledig aluminium geleider) is volledig gemaakt van aluminium strengen van elektrische kwaliteit. Het biedt een goede geleidbaarheid en is economisch, waardoor het zeer geschikt is voor algemene buitentoepassingen en kortere overspanningen waarbij hoge treksterkte niet de voornaamste zorg is. AAAC (geleider van volledig aluminiumlegering) is vervaardigd uit strengen van aluminiumlegeringen in plaats van puur aluminium. Dit levert superieure corrosieweerstand op, waardoor het de voorkeursoptie is voor vochtige, kust- of chemisch agressieve omgevingen. De legeringsconstructie verbetert ook de treksterkte in vergelijking met AAC. ACSR (aluminium geleider met staal versterkt) combineert een aluminium buitenlaag met een stalen kern. De stalen kern zorgt voor een hoge treksterkte, terwijl de aluminium strengen de elektrische stroom geleiden. Deze configuratie is de standaardkeuze voor installaties met grote overspanningen en bovengrondse hoogspanningslijnen waar mechanische belasting veeleisend is. Het combineert hoge sterkte met goede geleiding – een evenwicht dat geleiders van puur aluminium niet alleen kunnen bereiken. Het selecteren van het juiste type hangt af van uw overspanning, vereiste mechanische sterkte, lokale omgevingsomstandigheden en budget. Voor de meeste langeafstandslijnen met hoge spanning is ACSR de standaard in de sector. Voor kust- of corrosieve omgevingen is AAAC doorgaans de betere keuze. Voor middenspannings- en laagspanningskabels toepassingen met kortere spanwijdten biedt AAC of AAAC vaak de juiste balans tussen kosten en prestaties. Stroomdragende capaciteit en selectie van dwarsdoorsneden Ampacity – de stroomvoerende capaciteit van een geleider – is het eerste getal dat moet worden bepaald bij het specificeren van een blanke aluminium kabel. Als u een te kleine geleider kiest, ontstaat er een gevaarlijke warmteontwikkeling; te grote afmetingen verhogen de kosten onnodig. De capaciteit is afhankelijk van meerdere variabelen: het dwarsdoorsnedeoppervlak van de geleider, de omgevingstemperatuur, zonnestraling, windsnelheid en de installatieconfiguratie. Bij het ontwerp van bovenleidingen houden ingenieurs ook rekening met de maximaal toegestane bedrijfstemperatuur van de geleider, die zowel de levensduur van de geleider als het doorbuigingsgedrag beïnvloedt. Voor blootliggende bovengrondse geleiders buitenshuis wordt een conservatieve aanpak aanbevolen. Een iets te grote geleider ten opzichte van de berekende maximale belasting biedt een veiligheidsmarge tegen piekvraag, extreme omgevingstemperaturen en toekomstige belastinggroei. Het dwarsdoorsnedeoppervlak moet worden gekozen op basis van de slechtst denkbare combinatie van belasting en omgevingscondities die worden verwacht gedurende de ontwerplevensduur van de kabel. Controleer altijd de capaciteitswaarden aan de hand van de toepasselijke nationale of internationale norm voor het specifieke geleidertype en de gebruikte installatiemethode. Vereisten voor mechanische sterkte en overspanning Bij het ontwerpen van bovenleidingen zijn elektrische prestaties alleen niet voldoende; de geleider moet ook omgaan met de mechanische spanningen van grote overspanningen, windbelasting, ijsbelasting en thermische uitzetting en krimp gedurende jarenlang buitengebruik. De treksterkte van een blanke aluminium geleider bepaalt hoe lang een overspanning veilig tussen draagconstructies kan worden gespannen. ACSR-geleiders zijn speciaal ontworpen voor deze uitdaging: de stalen kern draagt ​​het grootste deel van de mechanische belasting, terwijl de aluminium strengen de stroomoverdracht verzorgen. Voor zeer lange overspanningen of gebieden die onderhevig zijn aan hoge wind- of ijsbelastingen is ACSR doorgaans de enige geschikte keuze. Voor elke overspanning in het lijnontwerp moeten doorbuigings- en spanningsberekeningen worden uitgevoerd. De geleider moet voldoende doorbuiging hebben om binnen de veilige grenzen van de bodemvrijheid te blijven bij maximale temperatuur (wanneer de geleider uitzet en het meest doorbuigt), terwijl er voldoende spanning behouden blijft bij minimale temperatuur (wanneer contractie de mechanische spanning verhoogt). In gebieden die gevoelig zijn voor door de wind veroorzaakte trillingen, helpen antitrillingsdempers en de juiste selectie van geleiders vermoeidheidsschade op ophangpunten in de loop van de tijd te voorkomen. Omgevingsomstandigheden en corrosiebestendigheid De installatieomgeving heeft een grote invloed op het geschikte type geleider van blank aluminium. Aluminium vormt van nature een dunne oxidelaag op het oppervlak, die enige basisbescherming biedt tegen verdere oxidatie. Deze bescherming is echter niet uniform onder alle omgevingsomstandigheden. Aanbevelingen voor geleidertypes per omgeving Milieu Aanbevolen geleidertype Belangrijkste reden Algemeen landelijk / binnenland buiten AAC of ACSR Kosteneffectief; matige blootstelling aan corrosie Kust / hoge luchtvochtigheid AAAC Superieure corrosieweerstand door de samenstelling van de legering Industriële zones (chemische blootstelling) AAAC Legering is bestand tegen chemische en zoutrijke atmosferen Transmissie met grote overspanning/hoge belasting ACSR Stalen kern zorgt voor de nodige mechanische sterkte Interne verbindingen onderstation AAC of AAAC Kortere overspanningen; gewicht en kostenprioriteit In kust- en industriële omgevingen versnelt de combinatie van vocht en luchtverontreiniging de elektrochemische corrosie. AAAC-geleiders, die een aluminiumlegering bevatten in plaats van zuivere aluminium strengen, bieden onder deze omstandigheden een aanzienlijk betere corrosieweerstand op de lange termijn en verminderen het risico op degradatie van de geleider, wat uiteindelijk de lijnveiligheid in gevaar zou kunnen brengen. Naleving van industrienormen Blanke aluminium kabels bedoeld voor krachtoverbrenging moeten voldoen aan erkende internationale of nationale normen. Deze normen definiëren de minimumvereisten voor de zuiverheid van de geleider, de configuratie van de strengen, mechanische eigenschappen, elektrische weerstand en testprocedures. Het specificeren en aanschaffen van geleiders die aan deze normen voldoen, is een niet-onderhandelbare basis voor veilig en betrouwbaar netwerkbeheer. De normen waarnaar het meest wordt verwezen zijn onder meer IEC 61089 (geleiders met ronde draad voor bovengrondse lijnen), ASTM B230 en B231 (geleiders van aluminium en aluminiumlegeringen voor gebruik boven het hoofd) en regionale normen zoals GB/T 1179 die in China worden gebruikt. Bij internationale aanbestedingen moeten kopers specificeren welke norm van toepassing is in het doelland en schriftelijk bewijs van naleving van de fabrikant eisen. Certificering door erkende kwaliteitsmanagementsystemen – zoals ISO 9001 voor productiekwaliteit en ISO 14001 voor milieubeheer – geeft extra vertrouwen in de consistentie van productieprocessen. Gerenommeerde fabrikanten zullen ook over productspecifieke certificeringen beschikken en testrapporten kunnen overleggen waaruit blijkt dat ze voldoen aan de relevante geleidernorm. Beëindiging en verbindingsveiligheid Een van de belangrijkste – en vaak over het hoofd geziene – aspecten bij de keuze van blanke aluminium kabels is het aansluitsysteem. De kabel zelf kan correct zijn gespecificeerd, maar slechte verbindingen zijn een belangrijke oorzaak van oververhitting, vonkoverslag en voortijdig falen bij installaties van aluminium geleiders. Aluminium zet uit en krimpt meer dan koper als reactie op temperatuurveranderingen. Deze thermische cycli kunnen geleidelijk verbindingen losmaken die niet goed zijn aangedraaid of die incompatibele hardware gebruikten. Na verloop van tijd verhogen losse verbindingen de contactweerstand, genereren ze overtollige warmte en creëren ze brandgevaar. De oplossing is om connectoren, klemmen en hardware te gebruiken die specifiek geschikt zijn voor aluminium geleiders, en om de juiste installatiekoppelwaarden toe te passen zoals gespecificeerd door de hardwarefabrikant. Voor jumperverbindingen en splitsingen in bovengrondse leidingen wordt over het algemeen de voorkeur gegeven aan compressieconnectoren, omdat ze consistent mechanisch contact bieden over de volledige geleiderdoorsnede. Alle bevestigingshardware moet tijdens de installatie worden geïnspecteerd en opnieuw worden gecontroleerd tijdens geplande onderhoudscycli, vooral in gebieden die onderhevig zijn aan trillingen of grote dagelijkse temperatuurschommelingen. Moderne aluminium kabelinstallaties kunnen, indien uitgevoerd met de juiste componenten en procedures, dezelfde betrouwbaarheid op de lange termijn bieden als koper. De sleutel is ervoor te zorgen dat elk element van de installatie – geleider, hardware en vakmanschap – op elkaar is afgestemd en aan de code voldoet. Conclusie Voor het selecteren van de juiste blanke aluminium kabel is meer nodig dan het vergelijken van prijzen per meter. Bij de beslissing moet rekening worden gehouden met het geleidertype (AAC, AAAC of ACSR), het vereiste stroomvoerende vermogen, de mechanische overspanningsvereisten, de blootstelling aan het milieu, de toepasselijke normen en de compatibiliteit van het afsluitsysteem. Elk van deze factoren heeft een directe invloed op de veiligheid, betrouwbaarheid en totale levenscycluskosten van de installatie. Voor de meeste bovengrondse transmissietoepassingen blijft ACSR de voorkeurskeuze voor lange overspanningen en lijnen met hoge belasting, terwijl AAAC superieure corrosieweerstand biedt in kust- of chemisch agressieve omgevingen. AAC biedt een economische oplossing voor kortere overspanningen onder gunstige omstandigheden. In elk geval zijn naleving van internationale normen en goede installatiepraktijken essentieel voor het bereiken van de prestaties en veiligheid die de toepassing vereist. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
