Introductie

Terwijl de wereldwijde fotovoltaïsche (PV)-industrie zich blijft uitbreiden, spelen de prestaties van zonnekabels een cruciale rol bij het gareneren van de veiligheid, betrouwbaarheid en langetermijnprestaties van zonne-energiesystemen.

Van moderne PV-kabels wordt verwacht dat ze meer dan 25 jaar meegaan terwijl ze voortdurend worden blootgesteld aan:

• UV-straling
• Zware regen
• Temperatuurschommelingen
• Mechanische spanning
• Weersomstandigheden buiten

In de afgelopen jaren AD7 and 8 n.Chr zijn gangbare termen geworden op de Europese zonne-energiemarkt, vooral voor drijvende fotovoltaïsche (FPV), landbouw-PV en zonne-energieprojecten aan de kust.

Maar wat betekenen deze beoordelingen eigenlijk? Zijn het kabelnormen of eenvoudigweg installatieclassificaties?

In deze gids worden de verschillen tussen AD7 en 8 n.Chr uitgelegd vanuit het perspectief van materialen, kabelconstructie, waterdichte prestaties en typische toepassingen.

---

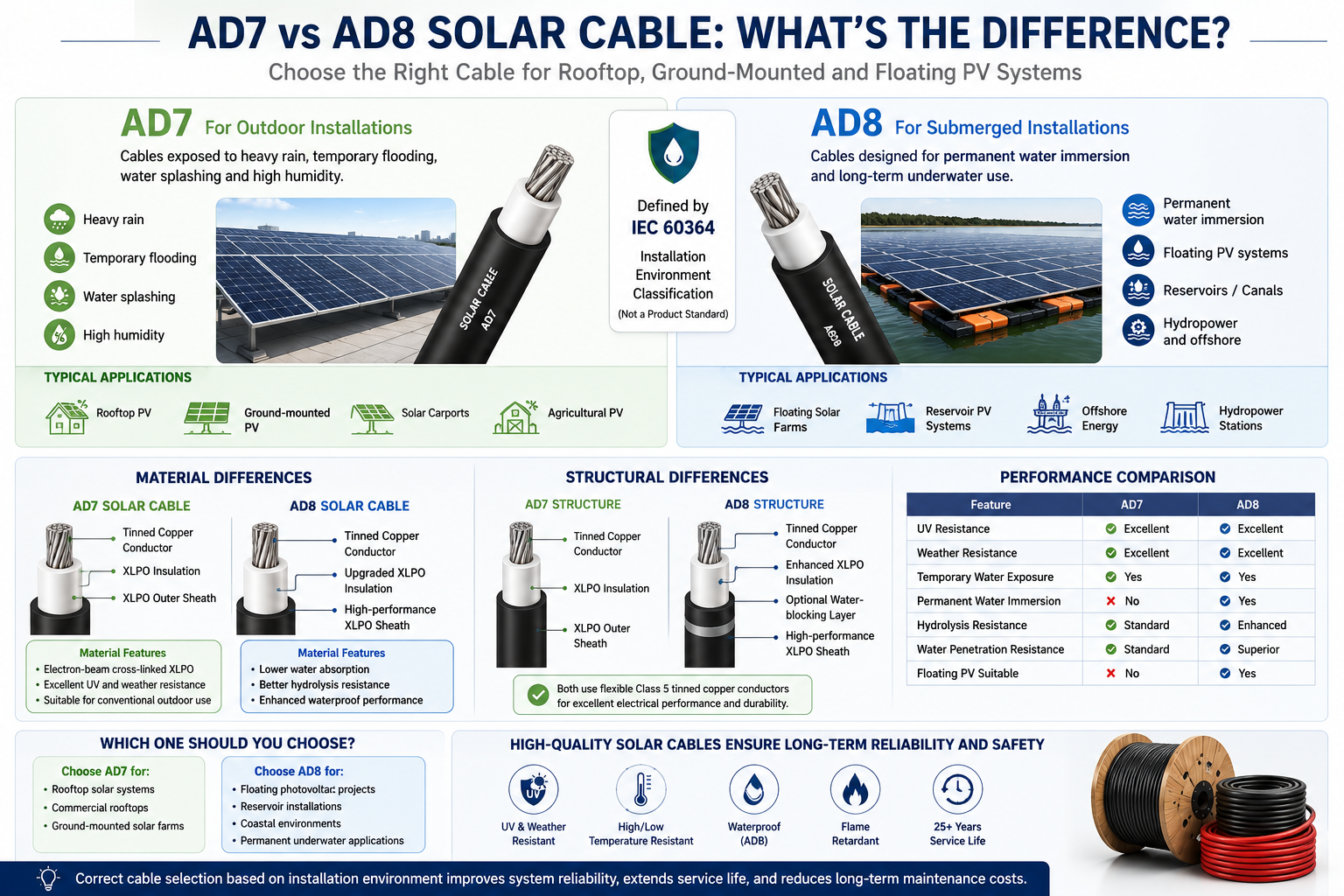

AD7 versus 8 n.Chr in één oogopslag

AD7 en AD8 wel classificaties voor installatieomgevingen gedefinieerd door IEC 60364 , en geen productcertificeringsnormen.

Het belangrijkste verschil is de mate van blootstelling aan water.

---

Wat is AD7?

AD7 is bedoeld voor buitenomgevingen waar kabels vaak worden blootgesteld aan vocht, maar dat wel zijn niet permanent onder water .

Typische toepassingen

• Zonnesystemen op het dak
• Op de grond gemonteerde PV-installaties
• Carports op zonne-energie
• Agrarische PV-projecten

Omgevingsomstandigheden

• Zware regen
• Tijdelijke overstroming
• Waterspatten
• Hoge luchtvochtigheid

Een goed ontworpen AD7-installatie is bestand tegen langdurige blootstelling aan de buitenlucht, maar is niet bedoeld voor continu gebruik onder water.

---

Wat is AD8?

AD8 is ontworpen voor veel zwaardere omgevingen waar kabels gedurende langere perioden in contact kunnen blijven met water.

Typische toepassingen

• Drijvende fotovoltaïsche (FPV) systemen
• Zonneparken in reservoirs
• Offshore duurzame energieprojecten
• Irrigatiekanalen
• Waterkrachtcentrales

In tegenstelling tot AD7 vereisen AD8-installaties kabels die de elektrische prestaties behouden, zelfs na langdurige blootstelling aan water.

---

Waarom standaard zonnekabels niet altijd aan de AD8-vereisten kunnen voldoen

Veel standaard PV-kabels voldoen aan internationaal erkende normen zoals:

• EN 50618
• IEC 62930
• TÜV PV-certificering

Deze kabels bieden al uitstekende:

• UV-bestendigheid
• Weerbestendigheid
• Ozonbestendigheid
• Vlamvertraging
• Prestaties bij hoge temperaturen

Het naleven van deze normen doet dat echter wel garandeert niet automatisch onderwaterprestaties op de lange termijn .

Voortdurende onderdompeling brengt extra uitdagingen met zich mee, waaronder:

• Waterpenetratie in polymeermaterialen
• Versnelde veroudering van de isolatie
• Verminderde diëlektrische sterkte
• Corrosie van metalen componenten
• Mechanische degradatie

Om deze reden vereisen AD8-toepassingen aanvullende engineering die verder gaat dan conventionele PV-kabelontwerpen.

---

Materiële verschillen

AD7 zonnekabel

De meeste AD7-zonnekabels maken gebruik van verknoopte XLPO-isolatie met elektronenbundels.

De belangrijkste kenmerken zijn onder meer:

• Uitstekende UV-bestendigheid
• Bestand tegen hoge temperaturen
• Goede flexibiliteit
• Lange levensduur buitenshuis

Deze materialen presteren goed in conventionele zonne-energie-installaties buitenshuis.

AD8 zonnekabel

Vergeleken met AD7 bevatten AD8-kabels doorgaans verbeterde materiaalformuleringen, waaronder:

• Lagere wateropname
• Verbeterde hydrolyseweerstand
• Verbeterde waterblokkerende prestaties
• Verknoopte XLPO-verbindingen met hogere dichtheid

Deze verbeteringen helpen het binnendringen van vocht op de lange termijn te voorkomen en de elektrische betrouwbaarheid te behouden.

---

Vergelijking van mantelmateriaal

De buitenmantel dient als de primaire milieubeschermingslaag van de kabel.

De verbeterde mantelformulering is een van de belangrijkste redenen waarom AD8-kabels beter presteren in ondergedompelde omgevingen.

---

Structurele verschillen

Hoewel AD7- en AD8-kabels er uiterlijk vaak hetzelfde uitzien, kan hun interne constructie aanzienlijk verschillen.

Typische AD7-constructie

• Klasse 5 vertinde koperen geleider
• XLPO-isolatie
• XLPO buitenmantel

Deze structuur biedt uitstekende flexibiliteit en weerbestendigheid.

Typische AD8-constructie

• Klasse 5 vertinde koperen geleider
• Verbeterde XLPO-isolatie
• Optionele waterblokkerende laag
• Hoogwaardige XLPO-buitenmantel
• Verbeterde afdichtingsstructuur

Deze ontwerpverbeteringen verminderen de waterpenetratie en verbeteren de duurzaamheid op lange termijn.

---

Waterdichte prestatietests

Standaard fotovoltaïsche kabels ondergaan doorgaans:

• Testen van isolatieweerstand
• Testen op hoogspanning
• UV-veroudering
• Weerbestendigheid testing
• Thermisch fietsen

AD8-toepassingen vereisen vaak aanvullende tests, zoals:

• Langdurige onderdompeling in water
• Testen van waterpenetratie
• Testen van drukwater
• Versnelde veroudering na onderdompeling
• Verificatie van elektrische prestaties na onderdompeling

Afhankelijk van de projectvereisten kunnen deze evaluaties enkele maanden duren.

---

Prestatievergelijking

---

Welke kabel moet u kiezen?

AD7 wordt aanbevolen voor:

• Residentiële PV-systemen op het dak
• Commerciële dakprojecten
• Op de grond gemonteerde zonneparken
• Industriële fotovoltaïsche installaties

AD8 wordt aanbevolen voor:

• Drijvende zonneparken
• Reservoir PV-projecten
• Kustomgevingen
• Permanente onderwaterinstallaties

Het selecteren van AD8 voor standaard daksystemen verhoogt over het algemeen de projectkosten zonder significante extra waarde te bieden.

---

Toekomstperspectief

De verwachting is dat drijvende fotovoltaïsche elektriciteitscentrales het komende decennium snel zullen groeien als gevolg van:

• Efficiënter landgebruik
• Verminderde waterverdamping
• Verbeterde efficiëntie van de zonnepanelen door natuurlijke koeling
• Betere integratie met waterkrachtinfrastructuur

Naarmate drijvende PV blijft groeien, zal ook de vraag naar hoogwaardige waterdichte zonnekabels en geavanceerde isolatiematerialen toenemen.

---

Conclusie

Het verschil tussen AD7 en AD8 gaat veel verder dan de waterdichte prestaties.

Hoewel beide geschikt zijn voor fotovoltaïsche installaties buitenshuis, zijn AD8-kabelsystemen specifiek ontworpen voor permanente onderdompeling in water door middel van verbeterde materialen, een geoptimaliseerde kabelconstructie en veeleisendere waterdichtheidstesten.

Voor conventionele PV-systemen op het dak en op de grond blijven gecertificeerde EN 50618- of IEC 62930-zonnekabels de voorkeursoplossing. Voor drijvende fotovoltaïsche projecten en andere ondergedompelde omgevingen bieden AD8-gecertificeerde kabeloplossingen echter de betrouwbaarheid op lange termijn die nodig is voor tientallen jaren veilige werking.

Het selecteren van de juiste kabel op basis van de installatieomgeving is essentieel voor het maximaliseren van de systeembetrouwbaarheid, het verlengen van de levensduur en het verlagen van de onderhoudskosten.
