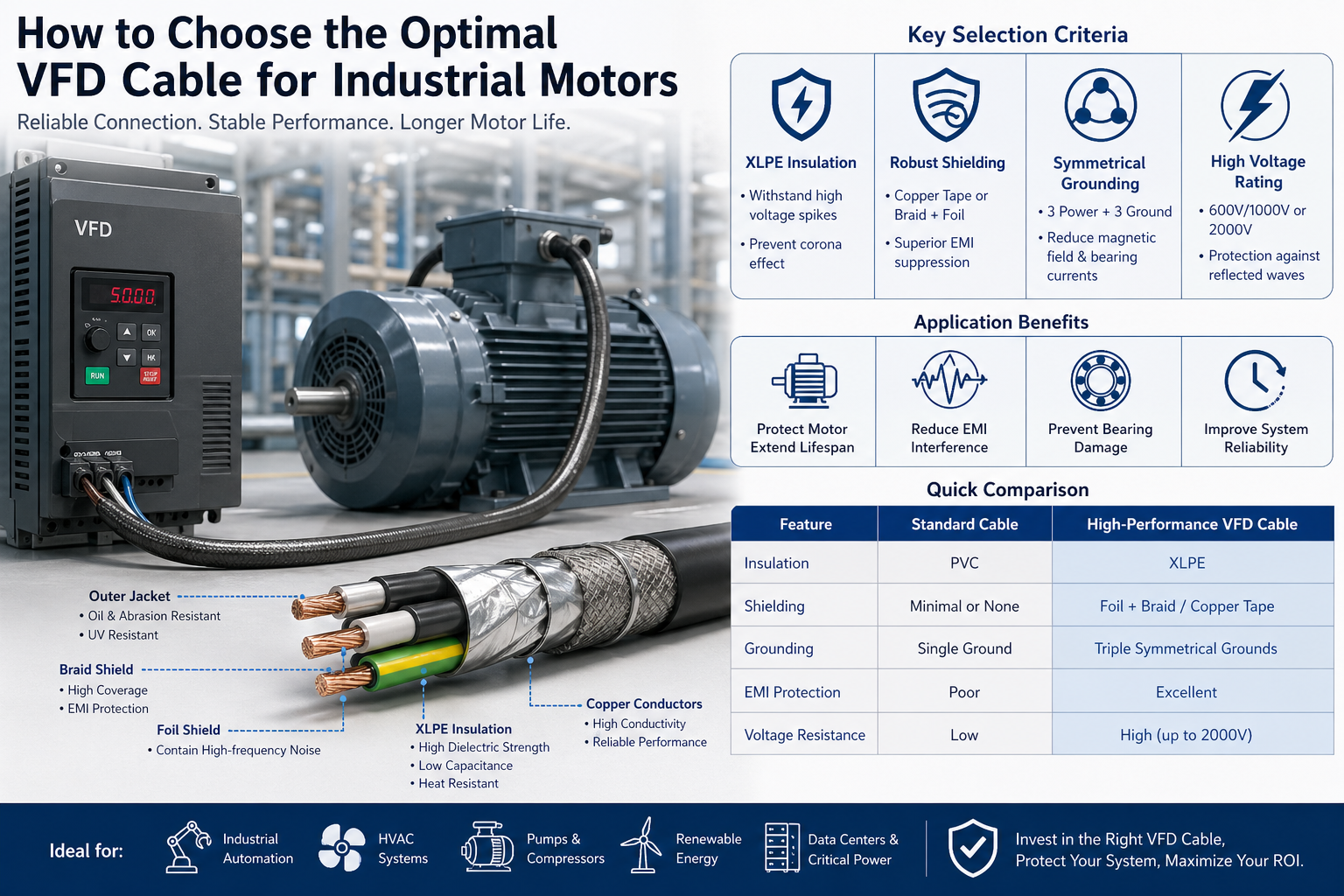

Hoe u de optimale VFD-kabel voor industriële motoren kiest

In moderne industriële systemen vertegenwoordigt de verbinding tussen een variabele frequentieaandrijving (VFD) en een elektromotor een van de elektrisch meest agressieve omgevingen. Hoge schakelfrequenties, spanningspieken en elektromagnetische interferentie (EMI) zorgen voor extreme druk op kabels.

Het selecteren van een ongeschikte kabel is niet slechts een kleine ontwerpfout, maar kan resulteren in:

• Voortijdig falen van de motorisolatie
• Lagerschade veroorzaakt door zwerfstromen
• Verhoogde elektromagnetische interferentie (EMI)
• Ongeplande stilstand en onderhoudskosten

Een goed ontworpen VFD-kabel is daarom van cruciaal belang voor de betrouwbaarheid, veiligheid en prestaties van het systeem op de lange termijn.

1. Inzicht in de VFD-bedrijfsomgeving

In tegenstelling tot traditionele voedingen gebruiken VFD's Pulsbreedtemodulatie (PWM) om de motorsnelheid te regelen. Hierdoor ontstaat een niet-sinusvormige golfvorm met:

• Hoge dv/dt (snelheid van spanningsverandering)
• Overspanning door gereflecteerde golven (vooral bij lange kabeltrajecten)
• Common-mode spanning en circulatiestromen

Waarom standaardkabels falen

Kabels voor algemeen gebruik, zoals THHN of standaard PVC-geïsoleerde draden, zijn niet ontworpen voor deze omstandigheden. Na verloop van tijd kunnen ze last krijgen van:

• Verslechtering van de isolatie als gevolg van corona-ontlading
• Overmatige warmteontwikkeling
• EMI-lekkage die nabijgelegen instrumenten beïnvloedt

Resultaat: Kortere levensduur van de motor en onstabiele systeemprestaties.

2. Belangrijkste selectiecriteria voor VFD-kabels

A. Isolatietype: XLPE voor hoogfrequente stabiliteit

Het isolatiesysteem is de eerste verdedigingslinie tegen elektrische spanning.

Aanbevolen: Vernet polyethyleen (XLPE)

Technische voordelen:

• Hoge diëlektrische sterkte om spanningspieken te weerstaan
• Laag diëlektrisch verlies en capaciteit
• Superieure thermische classificatie (typisch 90°C–125°C)
• Sterke weerstand tegen corona-ontlading

Vergeleken met PVC verbetert XLPE de levensduur van de isolatie in hoogfrequente omgevingen aanzienlijk.

B. Geavanceerde afscherming voor EMI-controle

EMI-onderdrukking is een van de meest kritische vereisten in VFD-toepassingen.

Zonder de juiste afscherming kan elektromagnetische ruis:

• Interfereren met PLC's, sensoren en communicatiesystemen
• Veroorzaken valse signalen en operationele fouten
• Vergroot de compliancerisico's in gereguleerde omgevingen

Aanbevolen afschermingsstructuren:

• Koperen tape-schild

• Uitstekend geschikt voor het tegenhouden van hoogfrequente ruis
• Biedt een aardingspad met lage impedantie
  • Folie gevlochten schild
• Dekking ≥85%
• Combineert flexibiliteit met een hoge afschermingseffectiviteit

Sleutelfunctie:

Een goed ontworpen schild zorgt daarvoor Common-mode-stromen keren terug via de kabel , in plaats van de motorlagers te beschadigen.

C. Symmetrisch aardingsontwerp

De kabelgeometrie heeft een directe invloed op de elektrische prestaties.

Best Practice-configuratie:

• 3 fasegeleiders
• 3 symmetrisch geplaatste aardgeleiders

Prestatievoordelen:

• Vermindert elektromagnetische veldemissie
• Brengt de grondstroomverdeling in evenwicht
• Minimaliseert asspanning en lagerstromen

Dit ontwerp is vooral belangrijk in motoren met middelhoog en hoog vermogen .

D. Spanningswaarde en bescherming tegen gereflecteerde golven

Door gereflecteerde golfverschijnselen kunnen er spanningspieken op de motorklemmen ontstaan 2-3 maal de nominale spanning .

Aanbevolen beoordelingen:

• 600V / 1000V voor standaard industriële systemen
• 2000V voor:

• Lange kabellengtes
• Aandrijvingen met hoge schakelfrequentie
• Kritieke toepassingen

Technisch inzicht:
Isolatiesystemen met hogere spanning bieden een veiligheidsmarge die het faalrisico aanzienlijk vermindert.

3. Overwegingen bij kabelafmetingen en installatie

Ampaciteit en thermisch beheer

Bij de juiste geleiderafmetingen moet rekening worden gehouden met:

• Ampère bij volledige belasting van motor (FLA)
• Omgevingstemperatuur
• Installatiemethode (bak, leiding, open lucht)
• Kabelgroepering en reductiefactoren

Een onjuiste maatvoering kan leiden tot oververhitting en een kortere levensduur van de kabel.

Flexibiliteit en mechanische prestaties

In dynamische omgevingen, zoals:

• Robotica
• Geautomatiseerde productielijnen
• Machines verplaatsen

Gebruik hoogflexibele VFD-kabels ontworpen voor continue bewegings- en buigcycli.

Milieubestendigheid

Industriële omgevingen kunnen ruw en onvoorspelbaar zijn.

Aanbevolen jasmaterialen:

• TPE (thermoplastisch elastomeer):

• Uitstekende olie-, schuur- en chemische bestendigheid
• Ideaal voor industriële en zware omgevingen
  • Gespecialiseerd PVC:
• Kosteneffectief
• Geschikt voor algemene industriële toepassingen

Aanvullende beschermingsfactoren:

• UV-bestendigheid (buiteninstallaties)
• Bescherming tegen vocht en waterindringing
• Bestand tegen koelvloeistoffen en industriële chemicaliën

4. Naleving en normen (cruciaal voor mondiale projecten)

Bij het selecteren van VFD-kabels voor internationale projecten is compliance essentieel.

Gemeenschappelijke normen om te overwegen:

• UL (Noord-Amerika)
• IEC / EN-normen (Europa)
• RoHS en REACH (naleving van het milieu)

Door geschikte kabels te kiezen, bent u verzekerd van:

• Gemakkelijkere projectgoedkeuringen
• Minder juridische en operationele risico's
• Compatibiliteit met mondiale markten

5. Snelle vergelijking: standaardkabel versus VFD-kabel

Functie	Standaard kabel	Hoogwaardige VFD-kabel
Isolatie	PVC	XLPE
Afscherming	Minimaal / Geen	Folievlecht / kopertape
Aarding	Enkel	Symmetrische multi-grond
EMI-controle	Arm	Uitstekend
Spanningsweerstand	Laag	Hoog (tot 2000V)

6. Toepassingsscenario's

Hoogwaardige VFD-kabels worden veel gebruikt in:

• Industriële automatiseringssystemen
• HVAC-systemen met frequentieregelaars
• Pomp- en compressorsystemen
• Datacenters en kritische energiesystemen
• Hernieuwbare energiesystemen (wind, zon)

Elk van deze omgevingen vereist stabiele, geluidsarme en zeer betrouwbare krachtoverbrenging .

7. Conclusie: een strategische investering, niet slechts een onderdeel

Het kiezen van de juiste VFD-kabel is niet alleen een beslissing over technische specificaties; het is een langetermijninvestering in de betrouwbaarheid van het systeem.

Hoewel hoogwaardige VFD-kabels mogelijk hogere initiële kosten met zich meebrengen, bieden ze:

• Minder onderhoud en stilstand
• Verlengde levensduur van motor en apparatuur
• Verbeterde elektromagnetische compatibiliteit (EMC)
• Lagere totale eigendomskosten (TCO)

Laatste inzicht:
Een goed geselecteerde VFD-kabel fungeert als een beschermende barrière tussen uw aandrijving en motor en zorgt voor een efficiënte, stabiele en storingsvrije werking gedurende de gehele levenscyclus van het systeem.
