Structurele parameters
| Dirigent | TC / blank koper / flexibel gestrand koper |
| Isolatie | XLPO / XLPE / LSZH |
| Schede | XLPO / TPE / LSZH / UV-bestendig XLPO |
| Maximale geleidertemperatuur | 90–150°C (in bedrijf), tot 250°C (S/C) |
| Buigradius | 4–8D |
| Kernconfiguratie | 1C / Twin-core |
| Doorsnedebereik | 1,5–240 mm² (16 AWG–500 kcmil) |
| Dirigent Flexibility | Klasse 5 / 6 |
Kenmerk:
1. Bestand tegen UV-straling, geschikt voor gebruik buitenshuis;
2. Bestand tegen hoge en lage temperaturen, met een sterk aanpassingsvermogen aan de omgeving;
3. Anti-aging, lange levensduur (meer dan 25 jaar);
4. Stabiele isolatieprestaties, waardoor een hoge efficiëntie van de energieopwekking wordt gegarandeerd.
Toepassing:
1. Systeem voor fotovoltaïsche zonne-energiecentrales;
2. Fotovoltaïsche elektriciteitsopwekking op het dak;
3. Aansluiting van een fotovoltaïsch energieopslagsysteem;
4. Project voor de opwekking van gedistribueerde fotovoltaïsche energie
Beschrijving:
Voldoet aan de normen 2PIC 1169/08.2007 en EN50618:2014, geschikt voor DC-spanningsscenario's tot 1,8 kV (kern-tot-kern, niet-geaard systeem), aanpasbaar aan de DC-kant van fotovoltaïsche systemen (tussen fotovoltaïsche cellen en DC-terminals van de omvormer). Het product is een flexibele kabel met één kern, bruikbaar onder veiligheidsnormen van klasse II, die meerdere kabels parallel ondersteunt om te voldoen aan de DC-transmissievereisten van fotovoltaïsche systemen.
Nominale spanningsspecificaties: AC 0,6/1 kV, DC 1,8 kV en AC 1,0/1,0 kV, DC 1,5 kV; bedrijfstemperatuur -40 ~ 90 ℃, maximale geleidertemperatuur 120 ℃, kortsluitingstemperatuur 200 ℃; levensduur van niet minder dan 25 jaar, met ozonbestendigheid, zuur- en alkalibestendigheid, uitstekende isolatieweerstand, goede buigprestaties bij lage temperaturen en lage rookeigenschappen, in overeenstemming met de EU RoHS-milieueisen. Legtemperatuur niet lager dan -20℃, buigradius 4D (D is de buitendiameter van de kabel).
Zorgen voor een stabiele werking van het systeem: Uitstekende isolatieweerstand garandeert transmissie-efficiëntie en vermindert het lekrisico; prestaties bij lage temperaturen passen zich aan installaties bij lage temperaturen buitenshuis aan; de ozon- en zuur-/alkalibestendigheid is bestand tegen agressieve omgevingscorrosie en de lange levensduur verlaagt de onderhoudskosten; lage rookontwikkeling en RoHS-conformiteit zorgen voor zowel veiligheid als milieubescherming en voldoen aan de behoeften van nieuwe fotovoltaïsche energie.
Het richt zich op de DC-zijdevereisten van fotovoltaïsche systemen en biedt aanpassingsoplossingen in de vorm van flexibele enkeladerige kabels. Met meerdere spanningsspecificaties, uitstekend aanpassingsvermogen aan de omgeving en een lange levensduur, voldoet het aan de behoeften van fotovoltaïsche installaties van verschillende schaalgroottes.

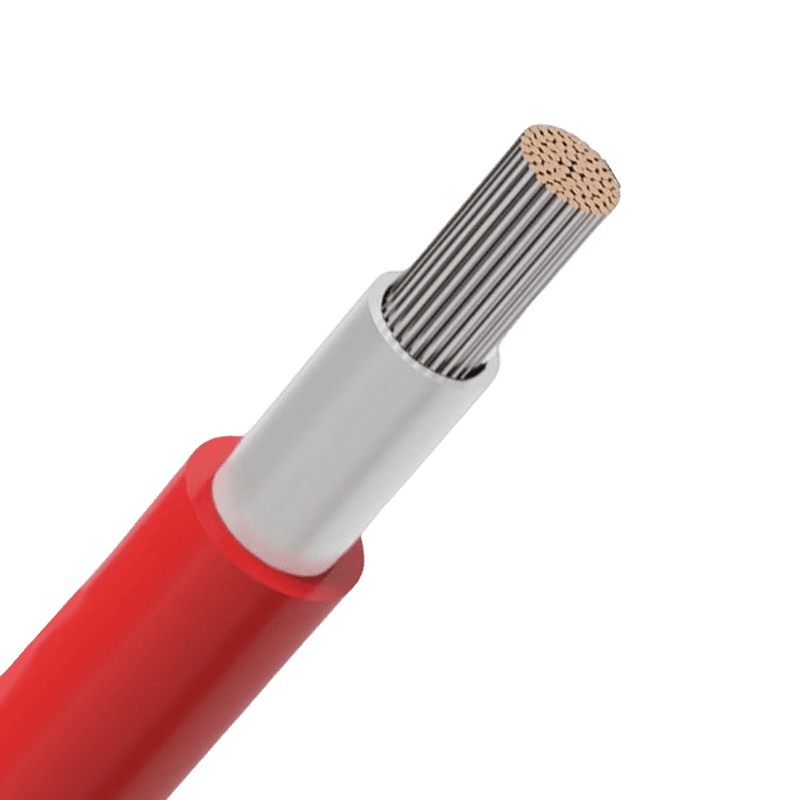

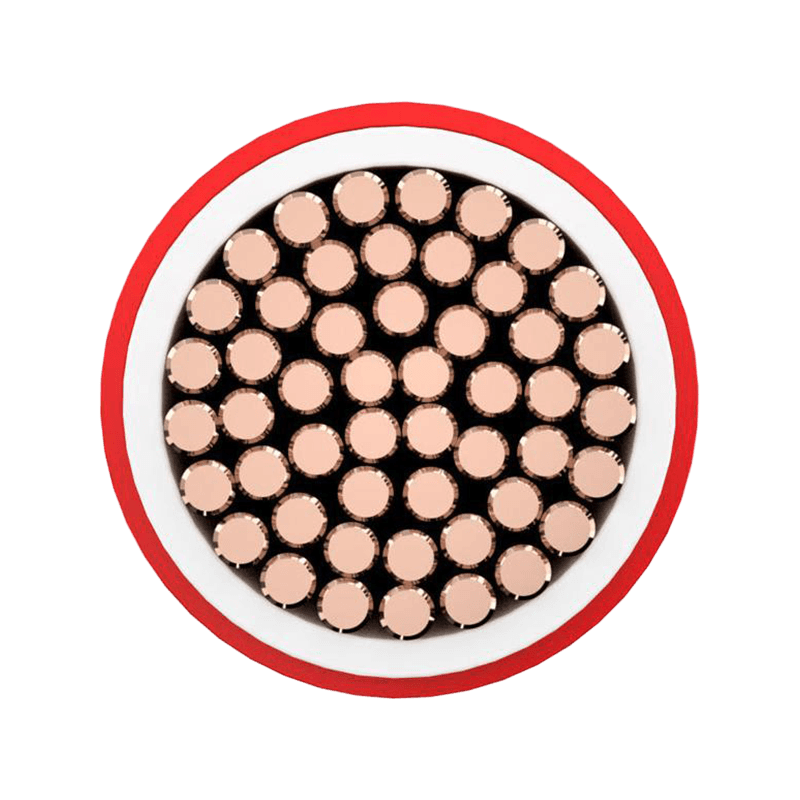

PV-F
Offertes verkrijgen

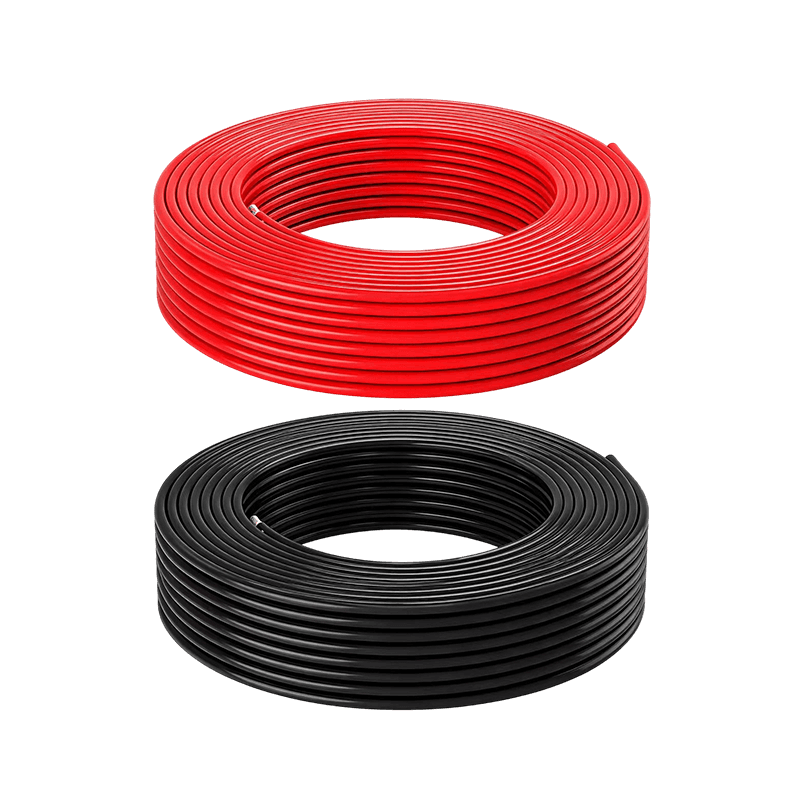

Fotovoltaïsche kabel
| Dirigent | Vertind koper |
| Isolatie | Halogeenvrij, rookarm, vlamvertragend polyolefine |
| Schede | Halogeenvrij, rookarm, vlamvertragend polyolefine |
| Hoogste temperatuur van de geleider | 90 |
| Buigradius | 4D |
Over ons
Zhejiang Huapu Cable Co., Ltd.
Zhejiang Huapu Cable Co., Ltd. is een professionele fabrikant van draad en kabel, die productie, verkoop, R&D en service integreert. Het bedrijf is gespecialiseerd in de productie en ontwikkeling van een breed scala aan producten, waaronder cross-linked polyethyleen en PVC-geïsoleerde stroomkabels, besturingskabels, overheadkabels, aluminium strengen, staalversterkte aluminium strengen, bouwdraden, algemene rubber omhulde flexibele kabels, stekkerkoorden, radiofrequentiekabels, communicatiekabels, computerkabels, evenals speciale elektrische apparatuurproducten zoals rookarme halogeenvrije, vlamvertragende, brandwerende en brandveilige kabels.
Als Fotovoltaïsche kabels Fabrikanten en Fotovoltaïsche kabels Leveranciers in China, uitgerust met geavanceerde technologie, robuuste technische expertise, uitgebreide testmogelijkheden en goed uitgeruste laboratoriumfaciliteiten, exploiteert het bedrijf moderne productielijnen en gebruikt het state-of-the-art inspectie- en testapparatuur. Het heeft certificeringen verkregen waaronder erkenning als Nationale Hightech-onderneming, ISO 9001 Kwaliteitsmanagementsysteem, ISO 14001 Milieumanagementsysteem, OHSAS 18001 Arbeidsgezondheids- en veiligheidsmanagementsysteem, "Zhejiang Manufacturing"-normen en China Verplichte Productcertificering (CCC). Het bedrijf bezit ook een Nationale Industriële Productievergunning.
Als Fotovoltaïsche kabels Fabriek en Leveranciers van zonne-PV-kabels, heeft het bedrijf een uitgebreid managementsysteem opgezet, in de vaste overtuiging dat superieure kwaliteit de sleutel is tot klanttevredenheid en marktsucces, wat helpt bij het opbouwen van een hoogwaardig merkimago. Op basis van de behoeften van de klant streeft het bedrijf voortdurend naar innovatie om de voordelen voor zijn klanten te maximaliseren.
Geleid door de principes van nauwkeurigheid, efficiëntie, integriteit, pragmatisme, nederigheid en eenheid, streeft het bedrijf ernaar een wereldwijde pleitbezorger te worden voor groene en milieuvriendelijke producten. Terwijl het topkwaliteit draad- en kabelproducten levert, aanbod Aangepaste zonne-PV-kabel 4mm², is het toegewijd aan samenwerking met partners uit alle sectoren door middel van wetenschappelijk management, gestandaardiseerde productie, premium kwaliteit, bevredigende service en een uitstekende reputatie om wederzijds succes te bereiken.
-
0 01
Bedrijf geregistreerd
-
0hectare 02
Fabrieksoppervlakte
-
003
Werknemers
-
0%04
Werknemers met meer dan 3 jaar werkervaring zijn goed voor
HOGE STANDAARD EER
Milieucertificering en normen
Nieuws & Blog
Industriekennis
Kabelrouteringsstrategieën voor fotovoltaïsche kabels in grootschalige zonne-energiecentrales
In grote fotovoltaïsche installaties speelt kabelgeleiding een cruciale rol bij het handhaven van de systeemefficiëntie en betrouwbaarheid op lange termijn. Fotovoltaïsche kabels werken vaak tientallen jaren buiten, blootgesteld aan ultraviolette straling, temperatuurschommelingen, stof en mechanische belasting. Fabrikanten zoals Zhejiang Huapu Cable Co., Ltd., een professioneel draad- en kabelbedrijf dat productie, verkoop, onderzoek en service integreert, ontwikkelen kabeloplossingen die deze veeleisende omstandigheden kunnen ondersteunen. Het bedrijf is gevestigd op nummer 39 Zhiyuan Road in de Deqing Economic Development Zone nabij Hangzhou, met gemakkelijke toegang tot National Highway 104 en nabijgelegen snelwegen, waardoor een efficiënte distributie van gespecialiseerde fotovoltaïsche kabels voor duurzame energieprojecten mogelijk is.
Een praktische ontwerpoverweging bij zonneparken is het minimaliseren van elektrische verliezen veroorzaakt door een te grote kabellengte of een slechte route-indeling. In installaties op utiliteitsschaal worden fotovoltaïsche kabels doorgaans tussen zonnepanelen, combinerboxen en omvormers geleid. Ingenieurs ontwerpen vaak kabeltrajecten die de buigspanning verminderen en gebieden vermijden waar water zich kan ophopen na regenval.
- Verhoogde kabelgoten of UV-bestendige leidingen helpen langdurig contact met hete grondoppervlakken te voorkomen.
- Een goede afstand tussen de kabels verbetert de warmteafvoer en vermindert het stroomverlies tijdens piekopwekkingsperioden.
- Flexibele zonne-PV-kabels maken een gemakkelijke plaatsing rond modulestructuren en steunframes mogelijk.
- Beschermklemmen en kabelclips verminderen trillingsschade veroorzaakt door wind.
Zorgvuldige kabelgeleiding verbetert niet alleen de elektrische efficiëntie, maar vereenvoudigt ook de onderhoudsprocedures, waardoor technici kabelgedeelten kunnen inspecteren of vervangen zonder de werking van het gehele zonnepaneel te verstoren.
Prestatiekenmerken van wisselstroomkabels op zonne-energie in op het elektriciteitsnet aangesloten fotovoltaïsche systemen
AC-stroomkabel op zonne-energie s zijn verantwoordelijk voor het transporteren van elektriciteit van omvormers naar transformatoren en uiteindelijk naar het elektriciteitsnet. In tegenstelling tot fotovoltaïsche DC-kabels die tussen zonnepanelen worden gebruikt, moeten AC-kabels wisselstroombelastingen, hogere spanningsniveaus en soms langere transmissieafstanden binnen de zonne-energievoorziening aan. Fabrikanten, waaronder Zhejiang Huapu Cable Co., Ltd., ontwerpen AC-stroomkabels voor zonne-energie met isolatiematerialen en geleiderstructuren die in staat zijn stabiele prestaties te behouden onder continue belastingscycli.
Verschillende ontwerpparameters beïnvloeden de prestaties van AC-zonnekabels. Het dwarsdoorsnedeoppervlak van de geleider, de isolatiedikte en de temperatuurbestendigheid moeten zorgvuldig in evenwicht zijn om overmatig energieverlies en oververhitting te voorkomen. Bovendien moeten kabelmantelmaterialen bestand zijn tegen UV-straling en weersinvloeden, aangezien veel kabels buiten worden geïnstalleerd zonder extra beschermende structuren.
| Kabelparameter | Typische vereiste | Impact op systeemprestaties |
| Geleidermateriaal | Vertind koper of koper met hoge geleidbaarheid | Verbetert de corrosieweerstand en elektrische geleidbaarheid |
| Isolatietemperatuurclassificatie | 90–120°C | Maakt een stabiele werking onder continue belasting mogelijk |
| Buitenmantel | UV-bestendig en weerbestendig | Beschermt kabels tegen zonlicht en blootstelling aan het milieu |
Door deze ontwerpparameters te optimaliseren, kunnen AC-stroomkabels op zonne-energie op betrouwbare wijze omgaan met de fluctuerende energieopbrengst die typisch is voor fotovoltaïsche systemen, terwijl veilige bedrijfstemperaturen worden gehandhaafd.
Materiaal- en certificeringsoverwegingen voor TUV 2 PfG 1169 zonnekabel
Certificeringsnormen spelen een sleutelrol bij het garanderen van de betrouwbaarheid van zonne-PV-kabel producten die worden gebruikt in wereldwijde fotovoltaïsche projecten. Een algemeen erkende certificering voor zonnekabels is TUV 2 PfG 1169, waarin prestatie-eisen worden gedefinieerd met betrekking tot de duurzaamheid van isolatie, temperatuurbestendigheid en langdurige blootstelling aan het milieu. Kabelfabrikanten zoals Zhejiang Huapu Cable Co., Ltd., gevestigd in de Deqing Economic Development Zone nabij Hangzhou, ontwikkelen fotovoltaïsche kabels die voldoen aan internationale testnormen om de wereldwijde implementatie van zonne-infrastructuur te ondersteunen.
Kabels die voldoen aan de TUV 2 PfG 1169-standaard maken doorgaans gebruik van verknoopte isolatiematerialen die zijn ontworpen om ultraviolette straling, blootstelling aan ozon en thermische veroudering te weerstaan. Deze materialen zorgen ervoor dat fotovoltaïsche kabels tientallen jaren lang hun elektrische integriteit behouden, ondanks voortdurende blootstelling aan zonlicht en weersomstandigheden.
Typische prestatie-eisen
- Weerstand tegen ultraviolette straling en verwering buitenshuis.
- Hoge thermische duurzaamheid, geschikt voor langdurig gebruik bij verhoogde temperaturen.
- Verbeterde mechanische flexibiliteit ter ondersteuning van installatie op bewegende zonnevolgsystemen.
- Weerstand tegen vocht, ozon en blootstelling aan chemicaliën in buitenomgevingen.
Deze certificeringseisen zorgen ervoor dat fotovoltaïsche kabels veilig en betrouwbaar blijven gedurende de gehele levensduur van zonne-energiesystemen.
Praktische toepassingsoverwegingen voor zonne-PV-kabel 4 mm² in verspreide zonne-energie-installaties
Zonne-PV-kabel 4 mm² wordt veel gebruikt in residentiële en kleine commerciële fotovoltaïsche installaties omdat het een effectief evenwicht biedt tussen stroomvoerende capaciteit, flexibiliteit en installatiegemak. In gedistribueerde zonnesystemen die op daken of kleine op de grond gemonteerde arrays zijn geïnstalleerd, wordt deze kabelmaat vaak gebruikt om zonnepanelen aan te sluiten op combinerboxen of omvormers.
De prestaties van een zonnekabel van 4 mm² zijn afhankelijk van de installatielengte, de omgevingstemperatuur en de kabelgroeperingsomstandigheden. In dicht opeengepakte dakinstallaties kan de opbouw van warmte de toegestane stroomcapaciteit van kabels verminderen. Ingenieurs berekenen daarom vaak derating-factoren om ervoor te zorgen dat de kabel binnen veilige thermische limieten werkt.
- Beperk de kabellengte waar mogelijk om de spanningsval in kleine zonne-energiesystemen te verminderen.
- Gebruik UV-bestendige kabelbinders en steunen bij het installeren van kabels op blootgestelde daken.
- Zorg ervoor dat de connectoren compatibel zijn met de geleidergrootte van 4 mm² om oververhitting op aansluitpunten te voorkomen.
- Zorg voor voldoende luchtstroom rond de kabelbundels om de warmteaccumulatie te verminderen.
Indien correct geïnstalleerd, zorgen fotovoltaïsche kabels van 4 mm² voor een stabiele en efficiënte elektrische transmissie voor gedistribueerde zonne-energiesystemen, waardoor de energieopbrengst van zonne-installaties op daken wordt gemaximaliseerd.
