Hoe spanningswaarde de kabelselectie in besturingssystemen beïnvloedt

Het 450/750V-vermogen staat aan Kunststof geïsoleerde besturingskabel s is niet simpelweg een maximumdrempel; het definieert de isolatieklasse van de kabel en bepaalt de compatibiliteit met beveiligingsapparatuur, klemmenblokken en behuizingen. Niet-overeenkomende spanningswaarden zijn een van de meest voorkomende oorzaken van vroegtijdige verslechtering van de isolatie in bedieningspanelen.

In de praktijk werken regelcircuits zelden in de buurt van hun nominale spanningsplafond. De rating bepaalt in plaats daarvan de diëlektrische sterkte en kruipafstand vereist door het isolatiemateriaal. Voor laagspanningsbesturingssystemen bieden 450/750V-kabels een betekenisvolle veiligheidsmarge, vooral in omgevingen met transiënte pieken of aardfouten.

Belangrijke factoren om af te stemmen op de spanningsklasse:

• De nominale spanning van het klemmenblok moet gelijk zijn aan of groter zijn dan de kabelisolatiewaarde
• Kabelwartel- en leidingfittingen moeten geschikt zijn voor dezelfde installatiecategorie
• Het bundelen van kabels van verschillende spanningsklassen vereist dat de isolatie van de hoogst gewaardeerde kabel over de hele bundel wordt toegepast
• IEC 60227 en GB/T 9330 vormen het formele referentiekader voor deze kabelfamilie

Zhejiang Huapu Cable Co., Ltd. produceert deze kabels in strikte overeenstemming met zowel de IEC- als de GB-normen, waardoor inkoopteams over de documentatie beschikken die nodig is voor audits en systeemcertificeringen.

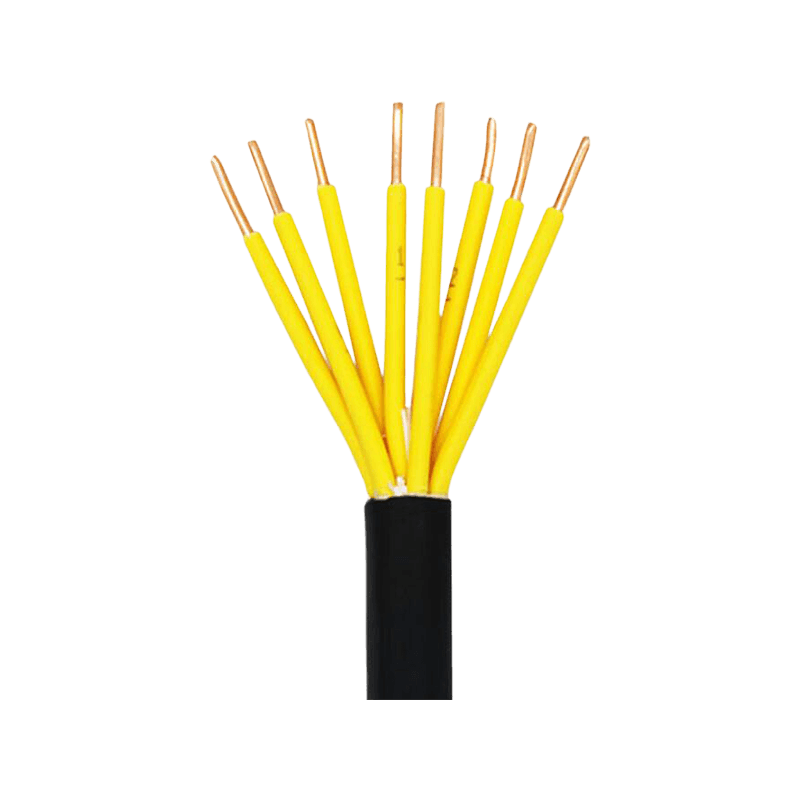

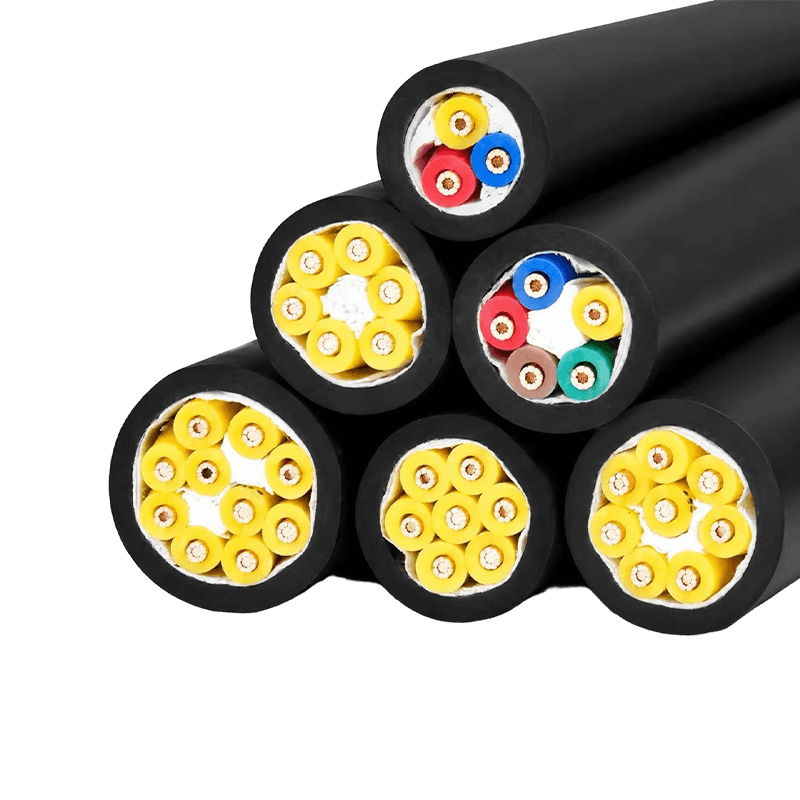

Aantal kernen en doorsnede: meeraderige besturingskabel afstemmen op uw circuitontwerp

Meeraderige besturingskabels worden gespecificeerd door twee primaire parameters: aantal aders en aderdoorsnede (mm²). Dit zijn geen uitwisselbare beslissingen: de ene regelt de signaalcapaciteit, de andere regelt het stroomvoerende vermogen en de spanningsval over afstand.

Bij de selectie van het aantal kernen moet worden geanticipeerd op reservekernen — De praktijk in de sector beveelt aan om 10-20% extra kernen toe te wijzen bovenop de huidige circuitbehoeften om toekomstige aanpassingen mogelijk te maken zonder kabels opnieuw te hoeven trekken. Dit is met name relevant bij de elektrische besturing van werktuigmachines en bij paneelbouw, waarbij aanpassing achteraf kostbaar is.

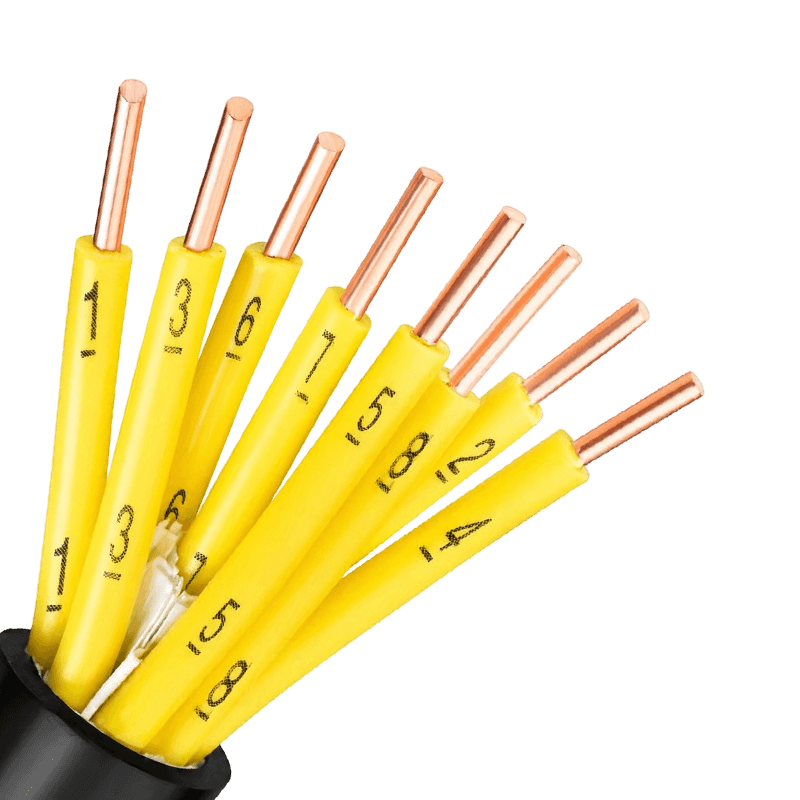

Voor dichte meeraderige lay-outs is de identificatie van de geleiders ook van belang: opeenvolgende nummering, kleurcodering volgens IEC 60445, of een combinatie ervan, verminderen inbedrijfstellingsfouten en vereenvoudigen het traceren van onderhoud.

PVC-isolatie in besturingskabels: waar het presteert en waar het grenzen heeft

PVC (polyvinylchloride) blijft het dominante isolatiemateriaal voor met kunststof geïsoleerde stuurkabels vanwege de lage kosten, het verwerkingsgemak en de brede chemische bestendigheid. De materiaalkeuze moet echter worden bepaald door de installatieomgeving en niet alleen door de prijs.

Waar standaard PVC-isolatie goed presteert:

• Binneninstallaties met stabiele omgevingstemperaturen (doorgaans –15°C tot 70°C)
• Schakelkasten, kabelgoten en leidingsystemen met beperkte UV-blootstelling
• Omgevingen zonder langdurig contact met oliën, oplosmiddelen of geconcentreerde zuren

Wanneer moet u alternatieven overwegen:

• Rookarm halogeenvrij (LSHF/LSZH) varianten zijn vereist in afgesloten openbare ruimtes, tunnels en spoorwegomgevingen waar de vorming van giftige dampen tijdens brandgebeurtenissen wordt gereguleerd
• Vlamvertragend of brandwerend Er zijn kwaliteiten gespecificeerd voor regelcircuits van elektriciteitscentrales en veiligheidskritische systemen waarbij voortdurende circuitintegriteit tijdens een brand verplicht is
• Isolatie van cross-linked polyethyleen (XLPE) biedt superieure thermische duurzaamheid voor toepassingen waarbij de continue bedrijfstemperatuur hoger is dan 70°C

Ons productieassortiment omvat al deze isolatiecategorieën, wat betekent dat bestekschrijvers de relaties met leveranciers kunnen standaardiseren en toch kunnen voldoen aan de toepassingsspecifieke vereisten binnen een faciliteit.

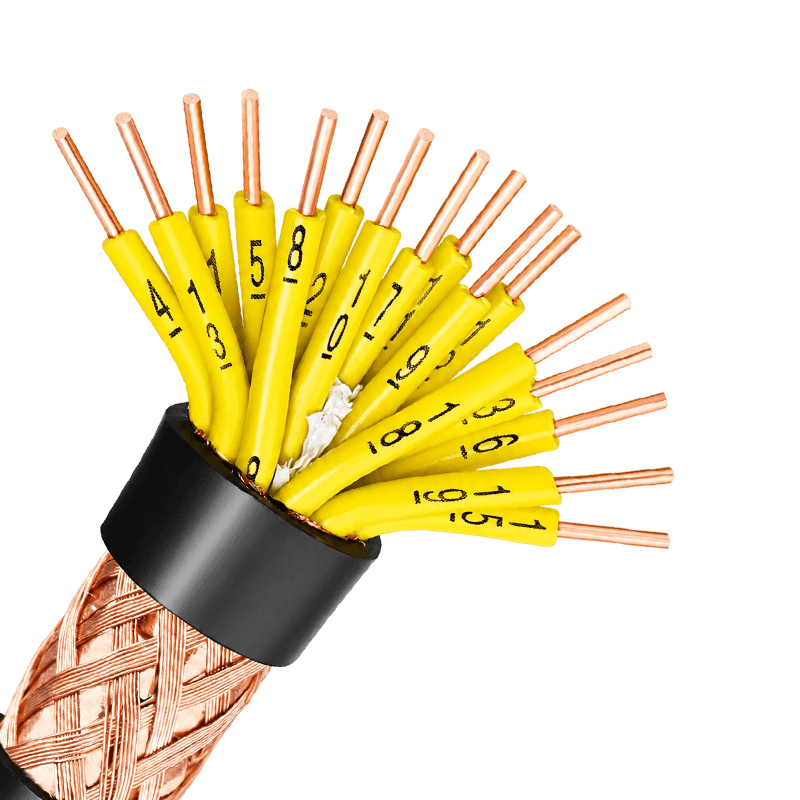

Afscherming van besturingskabels: wanneer het nodig is en welk type moet worden gespecificeerd

Niet allemaal meeraderige besturingskabel uitvoeringen vereisen afscherming, maar het verkeerd identificeren van degenen die dat wel doen, is een frequente bron van signaalinterferentie in industriële installaties. De beslissing hangt af van het signaaltype, de kabelgeleiding en de elektromagnetische omgeving van de faciliteit.

Over het algemeen analoge signalen (4–20 mA, 0–10 V) en sensoruitgangen op laag niveau zijn het meest kwetsbaar elektromagnetische interferentie (EMI). Digitale besturingssignalen zijn ruistoleranter, hoewel afscherming nog steeds wordt aanbevolen wanneer kabels over lange afstanden parallel aan stroomkabels lopen.

Een vaak over het hoofd geziene regel: aarding van de afscherming mag slechts aan één kant worden uitgevoerd in de meeste signaalcircuits van instrumenten om aardlusstromen te voorkomen die juist de ruis introduceren die de afscherming moet blokkeren. In de regelcircuits van elektriciteitscentrales en onderstations kan de aardingspraktijk verschillen. Volg altijd het aardingsschema van de systeemintegrator.

Routeringsdiscipline is net zo belangrijk: het handhaven van de fysieke scheiding tussen besturingskabelbundels en hoogspanningskabels – idealiter 200 mm of meer waar parallelle runs onvermijdelijk zijn: vermindert interferentie bij de bron, waardoor de afhankelijkheid van alleen afscherming wordt verminderd.
