Belangrijkste afhaalmaaltijden: Klasse 5-geleiders, gedefinieerd door IEC 60228, zijn fijnaderige flexibele geleiders die worden gebruikt in verlengsnoeren, bedieningspanelen en industriële toepassingen. Deze gids behandelt de technische specificaties, de vergelijking met klasse 2 en hoe u de juiste geleider voor uw project selecteert.

In de wereld van de elektrotechniek en de kabelproductie is 'flexibiliteit' niet alleen een fysieke eigenschap; het is een strikt gedefinieerde technische categorie. Als u ooit een stijve stroomkabel in plaats van een soepele, gemakkelijk te buigen stuurdraad heeft gehanteerd, heeft u het verschil tussen de geleiderklassen uit de eerste hand ervaren.

De meeste van deze specificaties vallen onder de internationale norm IEC 60228 . Deze gids gaat er dieper op in Klasse 5 geleiders — de industriestandaard voor flexibele toepassingen — die betrekking heeft op constructievereisten, elektrische limieten en gebruiksscenario's in de echte wereld.

Inzicht in het IEC 60228-framework voor geleiderclassificatie

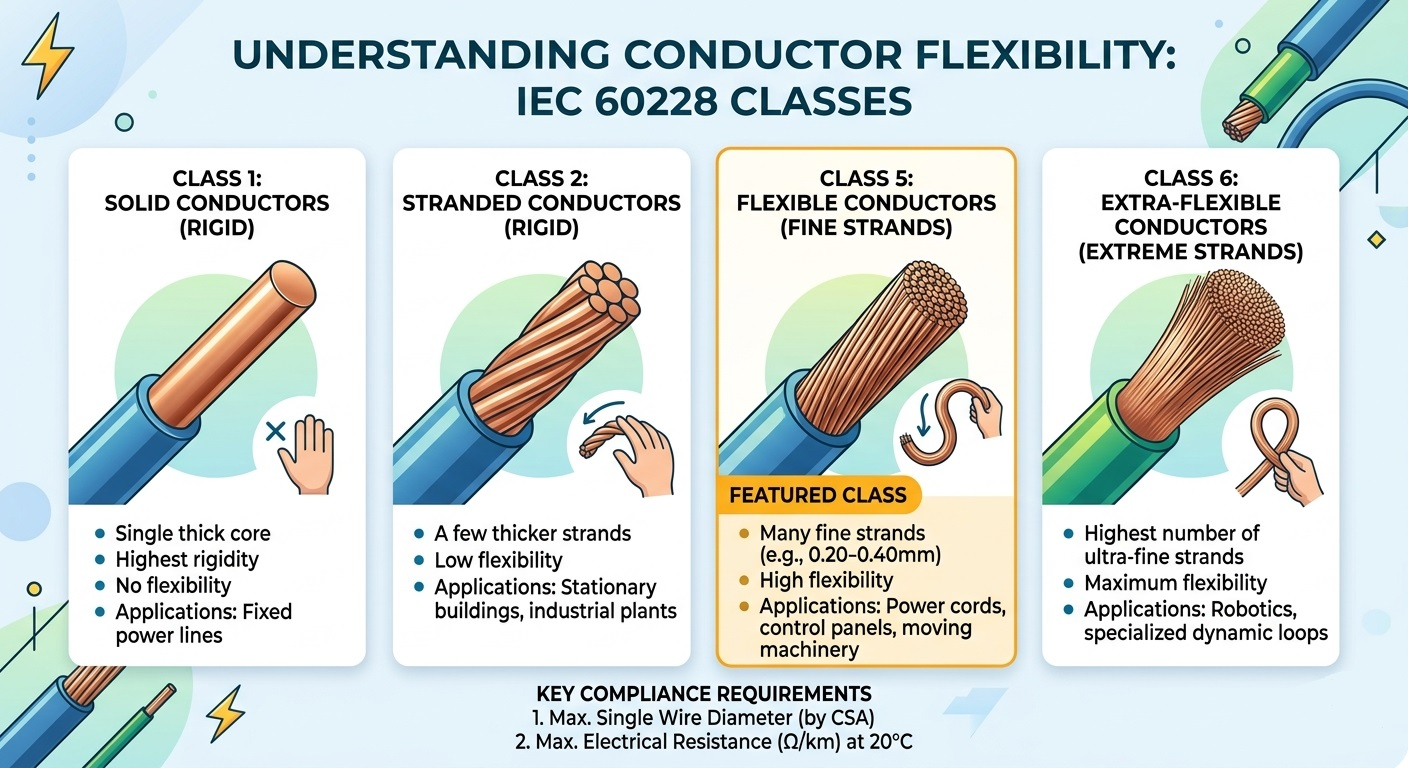

IEC 60228 (en het Britse equivalent BS EN 60228) classificeert geleiders in vier hoofdklassen op basis van constructie en flexibiliteit. Begrijpen waar Klasse 5 zich in deze hiërarchie bevindt, is essentieel voor een correcte productselectie:

Wat maakt een dirigent tot "Klasse 5"? Technische specificaties

Een Klasse 5-geleider bestaat uit meerdere fijne koperdraden die aan elkaar zijn vastgemaakt om flexibiliteit te bereiken. In tegenstelling tot wat vaak wordt aangenomen, doet IEC 60228 dat wel niet schrijf strikt het totale aantal strengen voor. In plaats daarvan schrijft de standaard naleving van twee primaire maatstaven voor:

1. Maximale diameter van individuele draden

Om ervoor te zorgen dat de geleider echt flexibel blijft, stelt IEC 60228 een strikte bovengrens aan de diameter van elke afzonderlijke streng. Dunnere strengen buigen gemakkelijker, waardoor metaalmoeheid bij herhaalde buigcycli wordt verminderd. Representatieve voorbeelden uit de standaard zijn onder meer:

• 75 mm² geleider → maximale individuele draaddiameter: 0,21 mm
• 5 mm² geleider → maximale individuele draaddiameter: 0,26 mm
• 10 mm² geleider → maximale individuele draaddiameter: 0,41 mm
• 35 mm² geleider → maximale individuele draaddiameter: 0,41 mm

2. Maximale elektrische weerstand bij 20°C

Elektrische weerstand is het bepalende prestatiecriterium. De totale weerstand van de voltooide Klasse 5-geleider mag de waarden gespecificeerd in de IEC 60228 weerstandstabellen, gemeten bij 20°C, niet overschrijden. Deze regel biedt fabrikanten flexibiliteit bij het ontwerp: als een fabrikant draden van 0,20 mm gebruikt in plaats van het maximum van 0,21 mm, is dat acceptabel, op voorwaarde dat de afgewerkte geleider nog steeds aan de weerstandslimiet voldoet.

Deze tweeparameterbenadering (draaddiameterweerstand) zorgt ervoor dat Klasse 5-geleiders zowel fysiek flexibel als elektrisch efficiënt zijn, zonder het productieproces te overspecificatie.

Klasse 5 vs. Klasse 2 geleiders: kernverschillen

Elektrotechnici worden vaak geconfronteerd met de keuze tussen Klasse 2- en Klasse 5-geleiders. De beslissing hangt af van de vraag of de kabel zich in een vaste installatie of een mobiele/flexibele toepassing bevindt. Hier is een directe vergelijking:

Belangrijkste toepassingen van IEC 60228 klasse 5 geleiders

Omdat klasse 5-geleiders bestand zijn tegen gematigde trillingen en herhaaldelijk buigen zonder te breken, worden ze gespecificeerd voor een breed scala aan industrieën:

• Flexibele snoeren en verlengsnoeren: Huishoudelijke apparaten, elektrisch gereedschap en draagbare apparatuur waarbij kabels regelmatig moeten worden opgerold, afgewikkeld en opnieuw gepositioneerd.
• Industriële bedieningspanelen: Voor een strakke plaatsing om hoeken en door kabelkanalen is een buigradius vereist die alleen met fijndradige geleiders kan worden bereikt.
• Kabelbomen voor auto's: Voortdurende motortrillingen en temperatuurschommelingen vereisen geleiders die bestand zijn tegen metaalmoeheid gedurende de levensduur van het voertuig.
• Maritieme en offshore-installaties: Constante beweging door golven, gecombineerd met beperkte ruimtes, maakt klasse 5 de voorkeurskeuze voor stroomdistributie aan boord.
• Robotica en automatisering: Gelede robotarmen vereisen kabels die duizenden keren per dag buigen zonder fouten. Klasse 5 voldoet aan deze uitdaging voor toepassingen met matige flexibiliteit (Klasse 6 voor toepassingen met hoge flexibiliteit).

Waarom het specificeren van IEC 60228 Klasse 5 belangrijk is voor uw project

Het selecteren van een kabel die als "flexibel" op de markt wordt gebracht zonder te verwijzen naar een erkende norm zoals IEC 60228 Klasse 5 brengt aanzienlijke risico's met zich mee. Het voldoen aan deze norm biedt drie concrete garanties:

• Veiligheid: Weerstandslimieten zorgen ervoor dat de geleider niet oververhit raakt onder de nominale stroom, waardoor verslechtering van de isolatie en mogelijk brandgevaar worden voorkomen.
• Compatibiliteit: Gestandaardiseerde maximale draaddiameters zorgen ervoor dat de geleider correct past in standaard kabelschoenen, adereindhulzen en klemmenblokken zonder dat er aanpassingen nodig zijn.
• Lange levensduur: Fijne strengen voorkomen metaalmoeheid tijdens herhaaldelijk buigen, waardoor de levensduur van de kabel aanzienlijk wordt verlengd in vergelijking met niet-conforme alternatieven.

Bij de internationale inkoop van kabels vereenvoudigt de IEC 60228-certificering ook de goedkeuring door de regelgevende instanties, aangezien de norm wordt aangenomen of erkend in de EU (BS EN 60228), Australië (AS/NZS 1125) en vele andere markten.

Veelgestelde vragen over klasse 5-geleiders

Is Klasse 5 hetzelfde als flexibele kabel?

Niet precies. "Flexibele kabel" is een brede commerciële term. Klasse 5 is een specifieke IEC 60228-geleiderclassificatie met meetbare technische vereisten. Een kabel kan als flexibel op de markt worden gebracht zonder te voldoen aan de Klasse 5-specificaties.

Kunnen klasse 5-geleiders buitenshuis worden gebruikt?

Klasse 5 heeft alleen betrekking op de constructie van de geleider, niet op de algehele kabelclassificatie. Of een kabel geschikt is voor gebruik buitenshuis, hangt af van de isolatie- en mantelmaterialen (bijvoorbeeld UV-bestendig PVC, XLPE). Controleer altijd de volledige kabelspecificatie, niet alleen de geleiderklasse.

Wat is het verschil tussen klasse 5 en klasse 6?

Beide zijn flexibele dirigentenklassen. Klasse 6 gebruikt nog fijnere strengen, wat resulteert in een grotere flexibiliteit en een kleinere minimale buigradius. Klasse 6 is gespecificeerd voor zeer dynamische toepassingen zoals continu buigen in kabelrupsen, terwijl Klasse 5 scenario's met matige flexie omvat.
