Wat zijn bouwdraden en waarom zijn ze belangrijk? Draden bouwen zijn de geïsoleerde elektrische geleiders die in muren, plafonds, leidingen en kabelgoten zijn geïnstalleerd om stroom te distribueren door residentiële, commerciële en industriële structuren. Ze vormen de ruggengraat van elk elektrisch systeem; zonder goed geselecteerde en geïnstalleerde bouwdraden kunnen verlichting, HVAC, stopcontacten en kritieke apparatuur eenvoudigweg niet veilig functioneren. Volgens de Amerikaanse brenweer, elektrische branden zijn jaarlijks verantwoordelijk voor ongeveer 51.000 woningbranden , waardoor meer dan $ 1,3 miljard aan materiële schade werd veroorzaakt. Een aanzienlijk deel van deze incidenten is terug te voeren op onjuiste bedrading: te kleine geleiders, slechte isolatie of materialen die niet geschikt zijn voor de installatieomgeving. Het selecteren van de juiste bouwdraad is niet louter een technisch detail; het is een cruciale veiligheidsbeslissing. Veel voorkomende soorten bouwdraden De markt biedt een breed scala aan bouwdraden, elk ontworpen voor specifieke spanningswaarden, omgevingsomstandigheden en installatiemethoden. Door de belangrijkste typen te begrijpen, kunnen aannemers, ingenieurs en facilitair managers weloverwogen inkoopbeslissingen nemen. THHN / THWN-draad THHN (Thermoplastisch hittebestendig nylon gecoat) and THWN (thermoplastisch hitte- en waterbestendig nylon gecoat) draden zijn de meest gebruikte bouwdraden in Noord-Amerika. THHN is geschikt voor droge locaties tot 90°C, terwijl THWN de dekking uitbreidt naar natte omgevingen. De meeste moderne geleiders hebben dubbele THHN/THWN-2-classificaties, waardoor ze zeer veelzijdig zijn voor leidinginstallaties in commerciële gebouwen. XHHW-draad XHHW-draad maakt gebruik van verknoopte polyethyleen (XLPE) isolatie en biedt superieure prestaties in zowel droge (90°C) als natte (75°C) omgevingen. Dankzij de vochtbestendigheid en mechanische duurzaamheid is het een voorkeurskeuze voor industriële faciliteiten, ondergrondse leidingen en locaties die worden blootgesteld aan chemicaliën of oliën. NM-B-kabel (Romex) Niet-metalen omhulde kabel, algemeen bekend als NM-B of onder de merknaam Romex, is de standaard bedradingsoplossing voor woningbouw. Het bundelt twee of drie geïsoleerde geleiders en een aardedraad in een PVC-mantel, waardoor de installatie in droge, beschermde binnenruimtes wordt vereenvoudigd. NM-B heeft een nominale temperatuur van 60°C en is alleen goedgekeurd voor huishoudelijk gebruik binnenshuis. GEBRUIK-2 en RHH/RHW-2 draad USE-2-draad (Underground Service Entrance) is ontworpen voor directe ingraving en fotovoltaïsche systemen, met verknoopte polyethyleenisolatie die bestand is tegen 90°C in natte omstandigheden. RHH/RHW-2-geleiders zijn voorzien van thermohardende rubberen isolatie en worden doorgaans gespecificeerd voor schakelborden, paneelborden en industriële stroomdistributie. Draadtype Isolatie Max. temperatuur (droog/nat) Typische toepassing THHN/THWN-2 PVC-nylon 90°C / 75°C Commerciële leidingbedrading XHHW-2 XLPE 90°C / 90°C Industriële en natte locaties NM-B PVC-mantel 60°C / n.v.t Residentieel interieur USE-2 XLPE 90°C / 90°C Direct begraven en zonne-PV Vergelijking van gangbare typen bouwkabels, temperatuurwaarden en typische toepassingen. Hoe u de juiste bouwdraad selecteert Bij het kiezen van de juiste bouwdraad moeten verschillende onderling afhankelijke factoren worden geëvalueerd. Het overslaan van een stap kan leiden tot overtreding van de code, voortijdig falen van de isolatie of brandgevaar. 1. Materiaal geleider: koper versus aluminium Koper blijft het dominante geleidermateriaal voor bouwdraden vanwege de uitstekende geleidbaarheid, flexibiliteit en compatibiliteit met de meeste aansluithardware. Aluminium bedrading is lichter en goedkoper, waardoor het kosteneffectief is voor grote feeders en service-ingangskabels (doorgaans 1 AWG en groter). Aluminium heeft echter een anti-oxidantverbinding nodig bij verbindingen en aluminium-geclassificeerde aansluitingen om weerstandsopbouw in de loop van de tijd te voorkomen. 2. Draadmeter en capaciteit Draaddikte – uitgedrukt in AWG (American Wire Gauge) in Noord-Amerika – bepaalt rechtstreeks de stroomvoerende capaciteit of capaciteit. De NEC (National Electrical Code) tabel 310.15(B)(16) geeft capaciteitswaarden op basis van de geleidergrootte, het isolatietype en de omgevingstemperatuur. Als algemene referentie: 14 AWG-koper — 15A-circuits (standaardverlichting) 12 AWG-koper — 20A-circuits (stopcontacten keuken, badkamer) 10 AWG-koper — 30A-circuits (drogers, boilers) 6 AWG-koper — 55A-circuits (EV-laders, kleine subpanelen) Pas altijd correctiefactoren toe voor leidingvulling, verhoogde omgevingstemperaturen en continue belastingen (voor belastingen die 3 uur in bedrijf zijn, moet het circuit een afmeting hebben van 125% van de continue belasting ). 3. Spanningswaarde De meeste standaard bouwdraden hebben een rating van 600V , dat de overgrote meerderheid van residentiële en licht commerciële toepassingen bestrijkt. Middenspanningsdraden voor gebouwen (5 kV, 15 kV, 35 kV) zijn vereist voor primaire distributie in grote commerciële campussen, industriële installaties en onderstations van nutsvoorzieningen. Het niet overeenkomen van de spanningswaarden met de systeemspanning is een kritieke en gevaarlijke fout. 4. Installatieomgeving De installatieomgeving bepaalt de vereiste isolatiewaarde. Belangrijke overwegingen zijn onder meer: Natte of vochtige locaties — isolatie met W-classificatie vereisen (bijv. THWN-2, XHHW-2) Directe begrafenis — vereist USE-2- of UF-kabel; standaard THHN in leidingen is ondergronds niet acceptabel zonder leidingbescherming Gebieden met hoge temperaturen (in de buurt van ketels, apparatuur op daken) — specificeer draad met een classificatie van 90°C en controleer of de afsluitwaarden overeenkomen Plenum ruimtes — vereisen CMP-gecertificeerde kabels met rookarme, vlamvertragende isolatie volgens NEC artikel 800/820 Belangrijke normen en certificeringen voor bouwdraden Gerenommeerde bouwdraden worden vervaardigd en getest in overeenstemming met nationale en internationale normen. Het verifiëren van de naleving vóór de aanschaf beschermt tegen namaakproducten of producten die niet aan de normen voldoen, die wel door de visuele inspectie komen maar onder belasting falen. UL 83 — Standaard voor thermoplastisch geïsoleerde draden en kabels (afdekkingen THHN, THWN) UL 44 — Standaard voor thermohardend geïsoleerde draden en kabels (afdekkingen XHHW, RHW) ASTM B3/B8 — Specificaties voor zachtgegloeide koperen geleiders NEC (NFPA 70) — De National Electrical Code regelt de installatie en afmetingen van alle bouwdraden in de Verenigde Staten RoHS / REACH — Europese conformiteitsrichtlijnen die gevaarlijke stoffen in isolatie- en mantelverbindingen beperken Koop bouwkabels altijd van fabrikanten waarvan de producten een erkend keurmerk van een derde partij dragen UL-gecertificeerd, CSA-gecertificeerd of ETL-gecertificeerd — het garanderen van een onafhankelijke verificatie van prestatieclaims. Best practices voor installatie om de levensduur van de draad te verlengen Zelfs bouwdraad van de hoogste kwaliteit zal slecht presteren als het niet op de juiste manier wordt geïnstalleerd. Het volgen van bewezen best practices vermindert het aantal terugbelverzoeken, garantieclaims en langdurige storingen. Respecteer de minimale buigradius — Bij krappe bochten kan de isolatie na verloop van tijd barsten. De meeste bouwdraden vereisen een minimale buigradius van 5× de totale diameter van de kabel. Overschrijd de vullimieten van de leidingen niet — NEC Hoofdstuk 9, Tabel 1 beperkt de vulling van de leiding tot 40% van de dwarsdoorsnede van de leiding voor drie of meer geleiders, waardoor warmteopbouw en schade aan de isolatie worden voorkomen. Gebruik geschikt treksmeermiddel — Gebruik voor lange kabeldoorvoeren een UL-goedgekeurd draadtreksmeermiddel dat compatibel is met het isolatietype van de draad; smeermiddelen op petroleumbasis kunnen PVC-mantels aantasten. Koppelafsluitingen volgens specificatie — Door aansluitingen met te veel of te weinig koppel ontstaan verbindingen met hoge weerstand die warmte genereren. Gebruik altijd een gekalibreerde momentschroevendraaier en houd u aan de aanhaalmomenten van de fabrikant. Label circuits duidelijk — Consistente circuitlabeling op panelen en aansluitdozen vereenvoudigt toekomstig onderhoud en vermindert het risico van onbedoelde spanning tijdens servicewerkzaamheden. Opkomende trends in bouwdraadtechnologie De bouwdraadindustrie evolueert mee met bredere trends op het gebied van constructie, duurzaamheid en elektrificatie. Verschillende ontwikkelingen veranderen de productspecificaties en inkoopstrategieën. Vraag naar EV-laadinfrastructuur De snelle adoptie van elektrische voertuigen zorgt voor een aanzienlijke vraag naar bouwdraden van grotere dikte die installaties van niveau 2 (240V, 40-80A) en gelijkstroomsnelladen (niveau 3) kunnen ondersteunen. Industrieanalisten voorspellen dat de Amerikaanse markt voor EV-laadinfrastructuur in 2030 de $100 miljard zal overschrijden , waardoor een aanhoudende vraag ontstaat naar 6 AWG via koperen geleiders van 250 kcmil in commerciële parkeerstructuren en meergezinsgebouwen. Halogeenvrije en rookarme isolatie Het groeiende bewustzijn op het gebied van brandveiligheid en strengere bouwvoorschriften in Europa en Azië versnellen de acceptatie ervan halogeenvrij, rookarm, nul-halogeen (LSZH) draden bouwen. Bij blootstelling aan vlammen produceert LSZH-isolatie aanzienlijk minder giftige rook en corrosieve gassen in vergelijking met standaard PVC, waardoor de evacuatieveiligheid wordt verbeterd en schade aan apparatuur in datacenters, doorgangstunnels en hoge gebouwen wordt verminderd. Volatiliteit van de koperprijs en aluminiumalternatieven De koperprijzen hebben een aanzienlijke volatiliteit gekend en bereikten in 2024 recordhoogten van meer dan $ 5,00/lb. Dit heeft de belangstelling voor aluminium geleiders met koperbeklede aluminium (CCA) hybrides voor specifieke feedertoepassingen hernieuwd, wat een kostenbesparing oplevert van 30-50% per lineaire voet op grote commerciële projecten waar het op de juiste manier werd toegepast met AL-gecertificeerde apparatuur.

Documentversie: 1.0 Doel: Elektrotechnici, aannemers en projectmanagers objectief begeleiden bij hun selectie kabels geschikt voof directe begraaftoepassingen, waardoor betrouwbaarheid op lange termijn en naleving van internationale normen wordt gegarandeerd. 1. Inleiding Als het gaat om de levensduur van de infrastructuur, moet u de juiste kabel selecteren Directe begrafenis (DB) is een van de meest kritische beslissingen bij elektrisch ontwerp en installatie. In tegenstelling tot kabels die in leidingen worden geïnstalleerd, worden direct ingegraven kabels voortdurend blootgesteld aan: Bodemvocht en grondwater Variabele bodemchemie en pH Mechanische spanningen door rotsen, opvulling en grondbeweging Thermische cyclus tijdens bedrijf Deze gids definieert de belangrijkste vereisten, beveelt kabeltypen aan per toepassing, vergelijkt geleidermaterialen en schetst essentiële installatiepraktijken om een levensduur van 30 jaar te bereiken. 2. Vereisten voor directe ingraafkabels Een kabel wordt alleen geschikt geacht voor directe ingraving als de isolatie en de buitenmantel specifiek zijn ontworpen om bestand te zijn tegen: Binnendringend vocht en degradatieverschijnselen zoals waterboomvorming Mechanische schade door scherpe voorwerpen, grondafzetting of onbedoelde uitgraving Chemische aanval van bodemverontreinigingen, meststoffen of grondwater Thermische en omgevingsstress onder normale en overbelastingsomstandigheden Standaard kabels voor binnengebruik (bijv. THHN, gewone PVC-bouwdraad) zijn dat wel niet geschikt voor directe ingraving zonder extra mechanische bescherming. 3. Aanbevolen kabeltypen per toepassing De kabelkeuze is afhankelijk van de spanningsklasse, belastingsvereisten, omgevingsomstandigheden en geldende regionale/nationale normen (bijv. NEC, IEC 60502 of lokale equivalenten). 3.1 Residentieel en licht commercieel (laagspanning ≤ 600 V) UF-B (ondergrondse feeder) Stevige thermoplastische mantel die alle geleiders omhult; veel gebruikt voor vertakte circuits op natte locaties. GEBRUIK-2 / RHW-2 / XHHW-2 XLPE-geïsoleerde enkele geleiders, geschikt voor nat/droog 90°C; gebruikelijk voor dienstingangen en feeders. Velen hebben meerdere beoordelingen voor veelzijdigheid. URD (ondergrondse residentiële distributie) Voorgemonteerde aluminium triplex/quadruplex kabels met XLPE-isolatie; dominante keuze voor kosteneffectieve ondergrondse residentiële diensten. 3.2 Commercieel, industrieel en nutsvoorzieningen (middenspanning en hoge belasting) XLPE-geïsoleerde kabels Cross-Linked Polyethyleen-isolatie biedt uitstekende thermische stabiliteit (90–105 °C continu), weerstand tegen scheuren door omgevingsstress en langdurige prestaties in vochtige omgevingen. Veel voorkomende constructies: eenaderig of meeraderig met PVC-, PE- of LSOH-mantel. Toepasselijke normen: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854, enz. Gepantserde kabels (voor verbeterde mechanische bescherming) STA (staalbandpantser) — Effectief tegen verbrijzeling en schade door knaagdieren. SWA (staaldraadpantser) — Superieure treksterkte; Ideaal voor onstabiele bodems of lange trektochten. 3.3 Hernieuwbare energiebronnen en fotovoltaïsche installaties GEBRUIK-2 or PV-draad (UL 4703) UV-bestendig, bestand tegen hoge temperaturen (90–150 °C); geschikt voor blootgestelde runs en ingegraven segmenten. XLPE-geleiders met dubbele classificatie (bijv. RHW-2/USE-2) worden steeds vaker gespecificeerd. 4. Vergelijking van geleidermateriaal Functie Koper (Cu) Aluminium (Al / Legering / ACSR) Elektrische geleidbaarheid Hoog (≈100% IACS) Matig (≈61% IACS voor EC-kwaliteit; legeringen beter) Gewicht Zwaarder Aanzienlijk lichter (gemakkelijker hanteren/trekken) Corrosiebestendigheid Uitstekend Goed als het op de juiste manier wordt beëindigd met remmers Materiaalkosten Hoger Lager, vooral bij grotere geleidermaten Typische toepassingen Circuits met hoge belasting, krappe ruimtes, kritische aansluitingen Feeders over lange afstanden, distributie van nutsvoorzieningen, kostengestuurde projecten Belangrijke opmerking voor aluminium geleiders: Gebruik altijd UL-gecertificeerde of gelijkwaardige connectoren, breng een goedgekeurde antioxidantverbinding aan en volg de aandraaimomentspecificaties van de fabrikant om oxidatiegerelateerde verbindingsfouten te minimaliseren. 5. Essentiële installatiepraktijken Om de levensduur en veiligheid van de kabel te maximaliseren: 1. Minimale ingraafdiepte Voldoe aan de lokale/nationale elektriciteitsvoorschriften. Typische waarden (voorbeeld uit NEC-tabel 300.5): Residentiële vertakte circuits (120/240 V met aardlekschakelaarbeveiliging): 12–18 inch Algemene directe begrafenis (de meeste locaties): 24 inch Onder autoverkeer (opritten, wegen): 24 inch of groter In leiding: beperkte diepte toegestaan (6-18 inch, afhankelijk van het leidingtype) 2. Beddengoed en aanvulling Plaats 10 tot 15 cm schoon zand of fijne, steenvrije grond onder en rond de kabel ter bescherming tegen scherpe voorwerpen. 3. Waarschuwing en mechanische bescherming Installeer detecteerbare ondergrondse waarschuwingstape 30 cm boven de kabel. Gebruik betonplaten, beschermplaten of kousen in risicovolle graafzones. 4.Aanvullende best practices Houd rekening met de minimale buigradius volgens de specificaties van de fabrikant. Controleer de trekspanning om schade aan de mantel of isolatie te voorkomen. Voer isolatieweerstandstests (megger) uit na installatie en opvulling. 6. Samenvatting – Selectierichtlijnen Projecttype Aanbevolen kabeltypen Belangrijkste voordelen Standaard residentieel/licht commercieel UF-B, USE-2/RHW-2/XHHW-2, URD-aluminium Kosteneffectief, overal verkrijgbaar Industriële/utiliteitsstroomdistributie XLPE-geïsoleerd (gepantserd STA/SWA indien nodig) Superieure thermische en milieuprestaties Zon-PV / hernieuwbare energie GEBRUIK-2, PV Wire (UL 4703), dual-rated XLPE UV-bestendigheid, hoge temperatuurbestendigheid Controleer altijd de naleving van de laatste editie van de toepasselijke normen (NEC, IEC 60502-serie of lokale regelgeving), bekijk de gegevensbladen van de fabrikant en voer locatiespecifieke risicobeoordelingen uit. Laat ons uw project ondersteunen: neem contact op met onze technische experts voor op maat gemaakte specificaties, hulp bij het voldoen aan standaarden of gedetailleerde gegevensbladen over XLPE-gepantserde kabels, USE-2-equivalenten, SWA-varianten en meer.

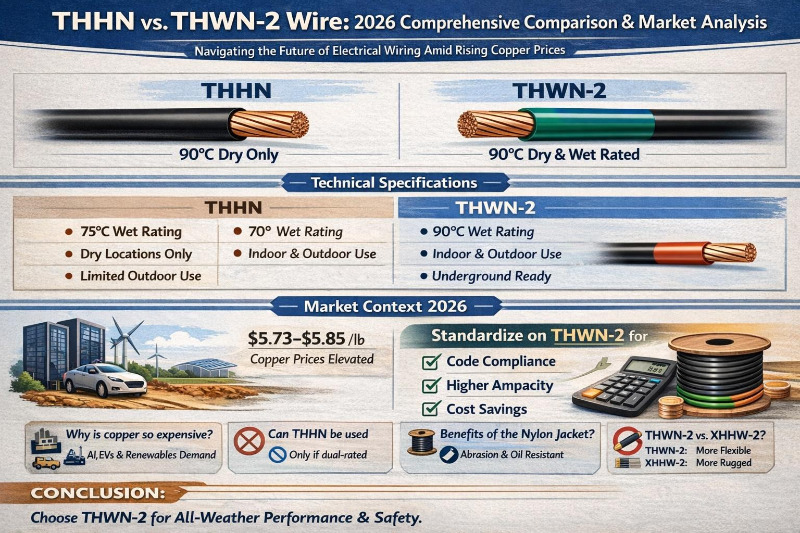

Introductie In 2026, te midden van de versnellende mondiale elektrificatie, de door AI aangedreven uitbreiding van datacenters en de groei van de infrastructuur voor duurzame energie, zal de selectie van draad bouwen overstijgt de naleving van de basiscode: het heeft rechtstreeks invloed op de projectbetrouwbaarheid, de thermische prestaties en de totale installatiekosten. THHN en THWN-2 blijven de belangrijkste typen voor leidinginstallaties in Noord-Amerika. Hoewel ze structureel vergelijkbaar zijn en in de moderne productie vaak een dubbele beoordeling krijgen, verschillen hun milieubeoordelingen aanzienlijk, vooral op natte locaties. Nu de koperprijzen hoog blijven (COMEX-koperfutures schommelen rond de $5,73-$5,85 per pond vanaf medio maart 2026; LME 3-maands koper ongeveer $12.700-$12.900 per metrische ton), is het kiezen van het juiste draadtype essentieel voor het optimaliseren van de materiaalefficiëntie en het vermijden van kostbaar herwerk of derating-boetes. Technische specificaties Uitsplitsing De aanduidingen volgen de conventies van de National Electrical Code (NEC), waarin de isolatiesamenstelling, thermische limieten en milieugeschiktheid worden beschreven: - T — Thermoplastisch (primaire isolatie op basis van PVC) - HH — Hoge hittebestendigheid (90°C continue bedrijfstemperatuur op droge locaties) - W — Geschikt voor natte locaties (geschikt voor blootstelling aan vocht of condensatie) - N — Nylon buitenmantel (biedt slijtvastheid, bescherming tegen olie/chemicaliën en een oppervlak met lage wrijving voor gemakkelijker trekken van de leiding) - 2 — Upgrade met dubbele temperatuur: behoudt de volledige 90°C-classificatie in zowel droge als natte omstandigheden Belangrijkste verschil: milieu- en thermische prestaties Functie THHN (niet-2 / verouderd) THWN-2 (of moderne THHN/THWN-2 met dubbele classificatie) Temperatuurclassificatie op droge locaties 90°C 90°C Temperatuurclassificatie op natte locaties 75°C (of verboden zonder dubbele classificatie) 90°C (volledige classificatie behouden) Natte locaties toegestaan (NEC) Nee (of vereist reductie bij 75°C) Ja Ondergrondse / buitenleiding Niet toegestaan tenzij met dubbele classificatie Voorkeur en volledig conform Ampaciteitsvoordeel in natte omstandigheden Lager (gebruik een kolom van 75°C) Hoger (gebruik een kolom van 90°C; maakt vaak kleinere geleiderafmetingen mogelijk) Nylon jasje Ja Ja Beschikbaarheid op de markt (2026) Zeldzaam (alleen pure THHN) Dominant (standaardproduct met dubbele beoordeling) Belangrijk inzicht THHN is geschikt voor droge en vochtige binnentoepassingen. THWN-2 is de voorkeursoplossing voor natte, ondergrondse of buitenleidingen. Marktcontext 2026: strategische selectie in een omgeving met hoge kosten Koper bevindt zich nog steeds in een krappe markt als gevolg van AI-infrastructuur, elektrificatietrends, aanbodbeperkingen en geopolitieke factoren. Aanbeveling voor aanschaf Standaardiseer op THHN/THWN-2 met dubbele classificatie om risico's te verminderen en de kostenefficiëntie te optimaliseren. Veelgestelde vragen (FAQ) Waarom blijven de koperdraadprijzen in 2026 hoog? De vraag naar AI, EV’s en hernieuwbare energiebronnen overtreft de groei van het aanbod. Kan THHN worden gebruikt in buiten- of ondergrondse leidingen? Nee, tenzij gemarkeerd met THWN-2. Wat is het voordeel van de nylon jas? Verbetert de trekbaarheid en duurzaamheid. Hoe verhoudt THWN-2 zich tot XHHW-2? THWN-2 is lichter en eenvoudiger te installeren; XHHW-2 biedt betere extreme weerstand. Conclusie Het specificeren van THWN-2 of THHN/THWN-2 met dubbele classificatie garandeert compliance, prestaties en kostenefficiëntie.

Bij de beantwoording van de vraag of aluminium draad kan rechtstreeks worden aangesloten op een standaard koperen stopcontact, materiaalkunde en de huidige National Electrical Code (NEC)-normen bieden een definitief antwoord: absoluut niet . Uit gegevens van de Amerikaanse Consumer Product Safety Commission (CPSC) en het Franklin Research Institute blijkt dat huizen die zijn bedraad met "oude technologie" aluminiumdraad van vóór 1972 55 keer meer kans hebben om "brandgevaarlijke omstandigheden" te bereiken bij stopcontact- en schakelverbindingen vergeleken met huizen die zijn bedraad met puur koper. Dit extreme brandgevaar komt niet voort uit de aluminiumdraad in de muren, maar concentreert zich eerder op de mechanische verbindingspunten tussen de aluminiumdraad en niet-aangepaste elektrische aansluitingen. Waarom is een directe verbinding van aluminium op koper uiterst gevaarlijk? Het samenpersen van aluminium en koper zonder speciale media of speciale mechanische ontwerpen veroorzaakt onvermijdelijk een reeks langzame maar onomkeerbare, destructieve fysische en chemische reacties. Mismatch thermische uitzetting en "koude stroming": De thermische uitzettingscoëfficiënt van aluminium (~23,1 µm/m·°C) is aanzienlijk hoger dan die van koper en staal. Wanneer de stroom de draad verwarmt onder de stijve beperkingen van een standaard houderschroef, ondergaat het aluminium ernstige uitzetting en onomkeerbare transversale plastische vervorming, bekend als "koude stroming" of mechanische kruip. Bij afkoeling trekt het aluminium samen, maar verliest het zijn oorspronkelijke volume, waardoor er microscopisch kleine openingen achterblijven die ernstige loslating, boogvorming en uiteindelijk doorbranden gedurende duizenden thermische cycli veroorzaken. Fatale oxide-isolatielaag: Terwijl geoxideerd koper een zekere geleidbaarheid behoudt, reageert aluminium onmiddellijk met zuurstof, waardoor een dichte, extreem harde laag aluminiumoxide (Al₂O₃) ontstaat. Deze laag is een uitstekende elektrische isolator die de stroomoverdracht ernstig belemmert. Naarmate de mechanische verbinding losser wordt, versnelt de oxidatie, waardoor de contactweerstand exponentieel stijgt en enorme destructieve hitte ontstaat. Galvanische corrosie: Er is een aanzienlijk potentiaalverschil tussen aluminium en koper. Wanneer deze ongelijksoortige metalen elkaar raken in een standaardrecipiënt en worden blootgesteld aan omgevingsvocht, vormen ze een microscopisch kleine galvanische cel. Als zeer actieve anode ondergaat de aluminiumdraad snelle galvanische corrosie, waardoor de fysieke structuur en elektrische doorsnede ervan worden aangetast. De enige compatibele oplossing voor directe verbinding: CO/ALR-gecertificeerde apparaten Het is onder alle omstandigheden ten strengste verboden om op standaardaansluitingen gemarkeerd met "CU ALLEEN" aluminiumdraad af te sluiten. Vanwege de langdurige kruip van aluminium faalden vroege "AL / CU" -apparaten ook in hoge mate. Moderne elektrische codes (zoals NEC 406.10) schrijven bij wet voor dat apparaten die niet zijn gemarkeerd met CO/ALR (Koper-aluminium herzien) is absoluut verboden om aluminium geleiders rechtstreeks af te sluiten. CO/ALR-houders moeten aan de strenge eisen voldoen UL 1567 standaard. Ze maken gebruik van diepe vertinning om galvanische reacties te minimaliseren en zijn voorzien van gespecialiseerde, smalle geleidingssleuven om de aluminiumdraad fysiek op zijn plaats te vergrendelen, waardoor koude stroming wordt voorkomen. De beste oplossing voor permanente reparatie: koperen "vlechten" Omdat CO/ALR-aansluitingen duur zijn en de gevaren van meerdere aluminiumdraden die in een aansluitdoos aan elkaar zijn gesplitst, niet kunnen verhelpen, is de meest aanbevolen permanente reparatie van de CPSC: "pigtailing" . Hierbij wordt een kort stukje puur koperdraad veilig aan de bestaande aluminiumdraad gesplitst, dat vervolgens op een standaard modern stopcontact wordt aangesloten. De CPSC keurt officieel slechts twee permanente pigtailing-methoden goed: 1. COPALUM Cold Weld Crimp-systeem (optimale permanente oplossing) Ontwikkeld door TE Connectivity, is dit de enige reparatiemethode die volgens de CPSC net zo veilig is als het volledig opnieuw bedraden van een huis met koper. Het mechanisme: Het maakt gebruik van een speciale vertinde koperen huls. Een eigen elektrisch gereedschap oefent een absolute druk van 10.000 pond uit om een ​​"droge krimp" te creëren. Het resultaat: Deze extreme druk dwingt de metalen om plastisch te vloeien, waardoor de oxidelaag onmiddellijk scheurt en de metaalroosters bij kamertemperatuur samensmelten om een "koude las" te vormen, waardoor toekomstige oxidatie en galvanische corrosie permanent worden geëlimineerd. 2. Speciale aluminium-koperterminal van AlumiConn (goedgekeurd alternatief) Voor gebieden waar COPALUM-tools niet beschikbaar zijn, keurt de CPSC de AlumiConn-connector van King Innovation goed. Het mechanisme: Dit is een compact miniatuurklemmenblok met meerdere poorten waarin aluminium- en koperdraden in volledig geïsoleerde poorten worden gestoken, waardoor het galvanische corrosiepad bij de bron wordt afgesloten. Anti-oxidatie: De binnenkant is vooraf gevuld met een anti-oxidantpasta die bij het inbrengen onmiddellijk de kale aluminiumkristallen bedekt, waardoor zuurstof wordt geblokkeerd. Kritieke nalevingswaarschuwing: verplichte koppelcontrole (NEC 110.14(D)) Bij gebruik van AlumiConn-connectoren vereist NEC 110.14(D) expliciet dat installateurs een gekalibreerd koppelgereedschap (zoals een momentschroevendraaier) om het exacte door de fabrikant gespecificeerde koppel te bereiken (meestal 10 tot 15 inch-pounds). Te strak aandraaien veroorzaakt burn-outs met hoge weerstand, terwijl te strak aandraaien de zachte aluminiumdraad verplettert. Het niet gebruiken van een momentsleutel is in strijd met de NEC-codes en kan leiden tot geweigerde verzekeringsclaims na een brand. Strikt verboden: zijn standaard of "paarse" draadmoeren veilig? Nee. U mag nooit standaard opdraaibare draadmoeren gebruiken voor aluminium-koperverbindingen. Zelfs "paarse" draadmoeren die op de markt worden gebracht voor aluminium-koperverbindingen (zoals de Ideal 65, die anti-oxidantpasta bevat) zijn door de CPSC niet goedgekeurd voor permanente reparaties. Laboratoriumtests tonen aan dat de spiraalveren in deze draadmoeren de ernstige thermische uitzetting en koude stroming van aluminium niet kunnen beperken. Draadmoerverbindingen op aluminiumdraad falen vaak en vormen zelfs sneller brandgevaar dan onbehandelde, originele oude houders. Veelgestelde vragen | Veelgestelde vragen Vraag 1: Kan ik aluminiumdraad rechtstreeks op een standaard koperen stopcontact aansluiten? Absoluut niet. Volgens de National Electrical Code (NEC) is het ten strengste verboden voor niet-gecertificeerde apparaten zonder CO/ALR-markering aluminium geleiders af te sluiten. Directe compressie van deze twee metalen zonder gespecialiseerd mechanisch ontwerp veroorzaakt onomkeerbare destructieve reacties. Vraag 2: Waarom veroorzaakt het verbinden van aluminium- en koperdraad brand? Er zijn drie belangrijke redenen: ten eerste veroorzaakt de hogere thermische uitzetting van aluminium mechanische kruip (koude stroming) op het verbindingspunt, wat leidt tot losheid en vonkvorming. Ten tweede vormt blootliggend aluminium onmiddellijk een sterk isolerende oxidelaag (aluminiumoxide) die extreme hitte genereert. Ten derde veroorzaakt het contact tussen de twee metalen galvanische corrosie, waardoor de mechanische sterkte van de draad snel afneemt. Vraag 3: Kan ik "AL/CU"-houders of "paarse" draadmoeren met anti-oxidantpasta gebruiken? Nee. Vroege "AL/CU"-apparaten faalden omdat ze de langdurige kruip van aluminium niet konden weerstaan. Evenzo worden "paarse" draadmoeren met antioxidantpasta door de CPSC niet erkend voor permanente reparaties; hun uitvalpercentage en brandrisico zijn zelfs sneller dan bij onbehandelde oude recipiënten. Vraag 4: Wat is de meest conforme en veiligste manier om oude aluminium bedrading te repareren? Er zijn slechts twee volledig compatibele manieren om het risico van oververhitting permanent te elimineren: ofwel de apparaten volledig vervangen door speciale CO/ALR-aansluitingen die voldoen aan de UL 1567-norm; of gebruik koperen pigtailing met het COPALUM koudlassysteem of AlumiConn-terminals, zodat u tijdens de installatie een nauwkeurig koppelgereedschap gebruikt dat voldoet aan de NEC 110.14(D)-koppelspecificaties. Professionele tip: Elektrotechniek beveiligen vanaf de bron Stabiliteit op lange termijn in elektrische systemen is niet alleen afhankelijk van conforme terminalbedradingstechnieken, maar, meer fundamenteel, van de kernkwaliteit van de kabels zelf. Of het nu gaat om complexe commerciële bedradingsupgrades of bulkinkoop voor grootschalige internationale projecten, materiaalbetrouwbaarheid is de levensader van elke installatie. Als toegewijde fabrikant die nauw betrokken is bij de mondiale B2B-markt, HUAPUCABLE biedt klanten wereldwijd hoogwaardige kabels die strikt voldoen aan de internationale veiligheids- en kwaliteitsnormen. Van rigoureuze grondstoffenselectie tot geavanceerde productieprocessen: we elimineren elektrische veiligheidsrisico's bij de bron en zorgen ervoor dat uw internationale bouw- en infrastructuurprojecten veilig, efficiënt en succesvol worden uitgevoerd.

Wat zijn kabels voor elektrische apparatuur en waarom zijn ze belangrijk? Kabels voor elektrische apparatuur vormen de ruggengraat van elk machts- of controlesysteem. Ze verzenden elektriciteit, gegevens en besturingssignalen tussen componenten – van panelen en aandrijvingen tot motoren, sensoren en automatiseringsapparatuur. Het kiezen van de juiste kabel is geen klein detail; het heeft rechtstreeks invloed op de betrouwbaarheid van het systeem, de energie-efficiëntie, de onderhoudskosten en vooral de veiligheid. In industriële en commerciële omgevingen zijn kabelstoringen verantwoordelijk voor een aanzienlijk deel van de ongeplande downtime. Volgens gegevens van het Electric Power Research Institute (EPRI) behoren verslechtering van de isolatie en onjuiste kabelkeuze tot de drie belangrijkste oorzaken van elektrische fouten. Een goed gespecificeerde kabel gaat tientallen jaren mee; een slecht gekozen exemplaar kan binnen enkele maanden falen – of erger nog, brand veroorzaken. Het begrijpen van de basisprincipes van kabels voor elektrische apparatuur – hun constructie, classificaties en toepassingslogica – is essentieel voor zowel ingenieurs, inkoopteams als installateurs. Kerntypen kabels voor elektrische apparatuur Verschillende toepassingen vereisen verschillende kabelontwerpen. De meest gebruikte categorieën bij installaties van elektrische apparatuur zijn: Stroomkabels — Ontworpen om hoge stroombelastingen van de voedingsbron naar motoren, transformatoren en schakelapparatuur te transporteren. Meestal opgebouwd uit gevlochten koperen of aluminium geleiders en een vermogen van 600 V tot 35 kV, afhankelijk van het systeem. Besturingskabels — Gebruikt in automatiserings- en instrumentatiesystemen om laagspanningssignalen te verzenden tussen PLC's, sensoren, relais en actuatoren. Ze zijn doorgaans meerkernig (4 tot 37 kernen) met individuele of collectieve afscherming. Instrumentatie kabels — Een subcategorie van besturingskabels die zijn geoptimaliseerd voor signaalintegriteit. Ze zijn voorzien van een goede afscherming, lage capaciteit en weerstand tegen elektromagnetische interferentie (EMI) – van cruciaal belang in procesindustrieën zoals de olie- en gasindustrie, de chemische industrie en de farmaceutische industrie. Flexibele kabels — Ontworpen voor bewegende delen, kabelgoten en aansluitingen van werktuigmachines waarbij veelvuldig buigen standaardkabels zou vermoeien. Geleiderdraden zijn fijner en mantels zijn gemaakt van zeer elastische verbindingen zoals PUR (polyurethaan) of TPE. Gepantserde kabels (SWA / AWA) — Gepantserde kabels met staaldraad of aluminiumdraad bieden mechanische bescherming in ondergrondse, buiten- en industriële omgevingen waar fysieke schade een reëel risico vormt. Brandwerende en LSZH-kabels — Low smoke zero halogen (LSZH)-kabels zijn verplicht in afgesloten openbare ruimtes, tunnels en datacenters. Brandwerende varianten behouden de circuitintegriteit gedurende een bepaalde periode (doorgaans 30–120 minuten), zelfs bij blootstelling aan directe vlammen. Elk type volgt een specifieke constructielogica, en het door elkaar halen ervan (bijvoorbeeld het gebruik van een standaard stuurkabel in een zeer flexibele toepassing) is een veel voorkomende en kostbare fout. Belangrijke technische parameters en internationale normen Om kabels voor elektrische apparatuur correct te specificeren, moeten verschillende technische parameters tegelijkertijd worden geëvalueerd: Spanningswaarde Kabels worden beoordeeld op basis van hun maximale bedrijfsspanning, uitgedrukt als U₀/U (bijvoorbeeld 0,6/1 kV). Het overschrijden van de nominale spanning veroorzaakt na verloop van tijd een defect aan de isolatie. In apparatuurpanelen zijn 300/500V- of 450/750V-kabels standaard; voor middenspanningsdistributie zijn nominale waarden van 6/10 kV, 12/20 kV of hoger vereist. Stroomdragende capaciteit (stroomsterkte) De capaciteit wordt bepaald door de doorsnede van de geleider, het isolatiemateriaal, de installatiemethode en de omgevingstemperatuur. Een koperen geleider van 2,5 mm² in de vrije lucht kan bijvoorbeeld ongeveer 26 A dragen, maar dezelfde kabel die in een gebundelde kabel is geïnstalleerd, kan worden verlaagd tot 16 A of minder. Te grote geleiders zorgen voor extra kosten; ondermaats creëren brengt hitte – en risico’s met zich mee. Isolatie- en mantelmaterialen Hieronder vindt u een overzicht van de meest voorkomende isolatiematerialen en hun kenmerken: Materiaal Max. Temp. Belangrijkste eigenschappen Typisch gebruik PVC 70°C / 90°C Kosteneffectief, oliebestendig Algemene bedrading, panelen XLPE 90°C Hogere belastbaarheid, vochtbestendig Stroomverdeling, MV-kabels LSZH 70°C – 90°C Rookarm, halogeenvrij Openbare gebouwen, tunnels, datacenters Siliconen 180°C Extreme hitte- en koudebestendigheid Ovens, ovens, ruimtevaart PUR 80°C Zeer flexibel, slijtvast Sleepkettingen, robotarmen Tabel 1: Gebruikelijke isolatiematerialen voor kabels voor elektrische apparatuur en hun typische toepassingen Relevante normen Kabelinkoop moet altijd verwijzen naar de toepasselijke norm voor de regio en toepassing: IEC 60502 — Stroomkabels met geëxtrudeerde isolatie voor nominale spanningen van 1 kV tot 30 kV IEC 60227 / IEC 60245 — PVC-geïsoleerde en rubbergeïsoleerde kabels voor vaste bedrading EN 50525 — Europese norm voor laagspanningskabels gebruikt in vaste en flexibele installaties UL 44 / UL 83 — Normen van Underwriters Laboratories die algemeen vereist zijn op de Noord-Amerikaanse markten GB/T 12706 — Chinese nationale norm voor stroomkabels, essentieel voor projecten met Chinese apparatuurleveranciers Hoe u de juiste kabel selecteert voor toepassingen in elektrische apparatuur Kabelselectie is een beslissing met meerdere variabelen. Een gestructureerde aanpak voorkomt zowel overspecificatie (waardoor budget wordt verspild) als onderspecificatie (wat risico's met zich meebrengt). Volg deze volgorde: Definieer de elektrische vereisten — Controleer de systeemspanning, de maximale belastingsstroom en het foutstroomniveau. Deze bepalen de vloer voor de afmeting van de geleider en de isolatieklasse. Beoordeel de installatieomgeving – Binnen of buiten? Ondergronds, in een leiding of blootgelegd? Aanwezigheid van chemicaliën, oliën, UV-blootstelling of mechanische belasting? Elke factor verkleint de haalbare kabeltypen. Controleer het temperatuurbereik — Zowel de omgevingstemperatuur als eventuele kortsluitingsverwarming moeten binnen de nominale limieten van de kabel blijven. Kabels in machinekamers of in de buurt van warmtebronnen vereisen een hogere isolatiewaarde. Evalueer de flexibiliteitsvereisten — Statische installaties tolereren standaardkabels; dynamische toepassingen (sleepkettingen, robots, kranen) vereisen kabels die specifiek geschikt zijn voor buigcycli – vaak 5 tot 10 miljoen buigcycli voor industriële robots. Pas veiligheids- en codevereisten toe — Openbare gebouwen vereisen LSZH. Voor gevaarlijke gebieden (ATEX/IECEx-zones) zijn kabels nodig met specifieke vlam- en ontstekingsweerstandswaarden. Controleer altijd de lokale regelgeving. Bevestig de beschermingsbehoeften — In omgevingen met frequentieregelaars (VFD's), motoren of hoogfrequente schakeling vangen niet-afgeschermde kabels EMI op en veroorzaken signaalfouten of hinderlijke uitschakelingen. Gebruik indien nodig individueel of collectief afgeschermde kabels. Een veelgemaakte fout is het selecteren van de kabeldoorsnede uitsluitend op basis van de stroomsterkte, zonder rekening te houden met spanningsverlies. Bij lange kabeltrajecten – vooral bij 24VDC in automatiseringscircuits – kan een spanningsval van zelfs 1-2V besturingsfouten veroorzaken. Bereken altijd het verval voor runs van meer dan 20-30 meter. Installatie, testen en langdurig onderhoud Zelfs kabels voor elektrische apparatuur van de hoogste kwaliteit presteren slecht als ze niet op de juiste manier worden geïnstalleerd. Kritische installatieprincipes zijn onder meer: Respecteer de minimale buigradius — De meeste kabels specificeren een minimale buigradius van 6–12× de buitendiameter. Als u dit overschrijdt, kan de isolatie barsten of de afscherming beschadigen, waardoor onmiddellijke of latente fouten kunnen ontstaan. Aparte voedings- en signaalkabels — Het ongescheiden laten lopen van besturings- of instrumentatiekabels parallel aan stroomkabels veroorzaakt ruis. Houd een afstand van minimaal 200 mm aan of gebruik metalen scheidingswanden. Correcte afsluiting en kabelbeheer — Losse aansluitingen veroorzaken vonken en hitte. Gebruik de juiste adereindhulzen, nokkengroottes en aanhaalmomenten zoals gespecificeerd door de fabrikant van de apparatuur. Voer isolatieweerstandstests uit na installatie — Een megohmmetertest (doorgaans 500 V of 1000 V DC) bevestigt de integriteit van de isolatie vóór inschakeling. Referentiewaarden variëren per kabeltype, maar waarden onder 1 MΩ zijn doorgaans reden tot onderzoek . Voor onderhoud op lange termijn brengt periodieke thermische beeldvorming van kabelaansluitingen hotspots aan het licht die worden veroorzaakt door losse verbindingen of overbelaste geleiders, waardoor problemen vaak jaren voordat er een storing optreedt, worden opgemerkt. Voor ondergrondse of ondergrondse kabels kunnen tijddomeinreflectometrietests (TDR) fouten op niet-destructieve wijze opsporen. De levensduur van kabels in stabiele binnenomgevingen bedraagt ​​doorgaans meer dan 30 jaar voor XLPE en 20-25 jaar voor PVC. Zware omgevingen, blootstelling aan UV, chemisch contact of thermische cycli verminderen dit aanzienlijk. Proactieve vervangingsplanning, vooral voor kabels die in de jaren negentig zijn geïnstalleerd met behulp van oudere isolatiematerialen, vermindert het risico op onverwachte storingen in kritieke systemen.
