Kan aluminiumdraad rechtstreeks worden aangesloten op koperen aansluitingen?

Bij de beantwoording van de vraag of aluminium draad kan rechtstreeks worden aangesloten op een standaard koperen stopcontact, materiaalkunde en de huidige National Electrical Code (NEC)-normen bieden een definitief antwoord: absoluut niet .

Uit gegevens van de Amerikaanse Consumer Product Safety Commission (CPSC) en het Franklin Research Institute blijkt dat huizen die zijn bedraad met "oude technologie" aluminiumdraad van vóór 1972 55 keer meer kans hebben om "brandgevaarlijke omstandigheden" te bereiken bij stopcontact- en schakelverbindingen vergeleken met huizen die zijn bedraad met puur koper. Dit extreme brandgevaar komt niet voort uit de aluminiumdraad in de muren, maar concentreert zich eerder op de mechanische verbindingspunten tussen de aluminiumdraad en niet-aangepaste elektrische aansluitingen.

Waarom is een directe verbinding van aluminium op koper uiterst gevaarlijk?

Het samenpersen van aluminium en koper zonder speciale media of speciale mechanische ontwerpen veroorzaakt onvermijdelijk een reeks langzame maar onomkeerbare, destructieve fysische en chemische reacties.

• Mismatch thermische uitzetting en "koude stroming": De thermische uitzettingscoëfficiënt van aluminium (~23,1 µm/m·°C) is aanzienlijk hoger dan die van koper en staal. Wanneer de stroom de draad verwarmt onder de stijve beperkingen van een standaard houderschroef, ondergaat het aluminium ernstige uitzetting en onomkeerbare transversale plastische vervorming, bekend als "koude stroming" of mechanische kruip. Bij afkoeling trekt het aluminium samen, maar verliest het zijn oorspronkelijke volume, waardoor er microscopisch kleine openingen achterblijven die ernstige loslating, boogvorming en uiteindelijk doorbranden gedurende duizenden thermische cycli veroorzaken.
• Fatale oxide-isolatielaag: Terwijl geoxideerd koper een zekere geleidbaarheid behoudt, reageert aluminium onmiddellijk met zuurstof, waardoor een dichte, extreem harde laag aluminiumoxide (Al₂O₃) ontstaat. Deze laag is een uitstekende elektrische isolator die de stroomoverdracht ernstig belemmert. Naarmate de mechanische verbinding losser wordt, versnelt de oxidatie, waardoor de contactweerstand exponentieel stijgt en enorme destructieve hitte ontstaat.
• Galvanische corrosie: Er is een aanzienlijk potentiaalverschil tussen aluminium en koper. Wanneer deze ongelijksoortige metalen elkaar raken in een standaardrecipiënt en worden blootgesteld aan omgevingsvocht, vormen ze een microscopisch kleine galvanische cel. Als zeer actieve anode ondergaat de aluminiumdraad snelle galvanische corrosie, waardoor de fysieke structuur en elektrische doorsnede ervan worden aangetast.

De enige compatibele oplossing voor directe verbinding: CO/ALR-gecertificeerde apparaten

Het is onder alle omstandigheden ten strengste verboden om op standaardaansluitingen gemarkeerd met "CU ALLEEN" aluminiumdraad af te sluiten. Vanwege de langdurige kruip van aluminium faalden vroege "AL / CU" -apparaten ook in hoge mate.

Moderne elektrische codes (zoals NEC 406.10) schrijven bij wet voor dat apparaten die niet zijn gemarkeerd met CO/ALR (Koper-aluminium herzien) is absoluut verboden om aluminium geleiders rechtstreeks af te sluiten. CO/ALR-houders moeten aan de strenge eisen voldoen UL 1567 standaard. Ze maken gebruik van diepe vertinning om galvanische reacties te minimaliseren en zijn voorzien van gespecialiseerde, smalle geleidingssleuven om de aluminiumdraad fysiek op zijn plaats te vergrendelen, waardoor koude stroming wordt voorkomen.

De beste oplossing voor permanente reparatie: koperen "vlechten"

Omdat CO/ALR-aansluitingen duur zijn en de gevaren van meerdere aluminiumdraden die in een aansluitdoos aan elkaar zijn gesplitst, niet kunnen verhelpen, is de meest aanbevolen permanente reparatie van de CPSC: "pigtailing" . Hierbij wordt een kort stukje puur koperdraad veilig aan de bestaande aluminiumdraad gesplitst, dat vervolgens op een standaard modern stopcontact wordt aangesloten.

De CPSC keurt officieel slechts twee permanente pigtailing-methoden goed:

1. COPALUM Cold Weld Crimp-systeem (optimale permanente oplossing)

Ontwikkeld door TE Connectivity, is dit de enige reparatiemethode die volgens de CPSC net zo veilig is als het volledig opnieuw bedraden van een huis met koper.

• Het mechanisme: Het maakt gebruik van een speciale vertinde koperen huls. Een eigen elektrisch gereedschap oefent een absolute druk van 10.000 pond uit om een ​​"droge krimp" te creëren.
• Het resultaat: Deze extreme druk dwingt de metalen om plastisch te vloeien, waardoor de oxidelaag onmiddellijk scheurt en de metaalroosters bij kamertemperatuur samensmelten om een "koude las" te vormen, waardoor toekomstige oxidatie en galvanische corrosie permanent worden geëlimineerd.

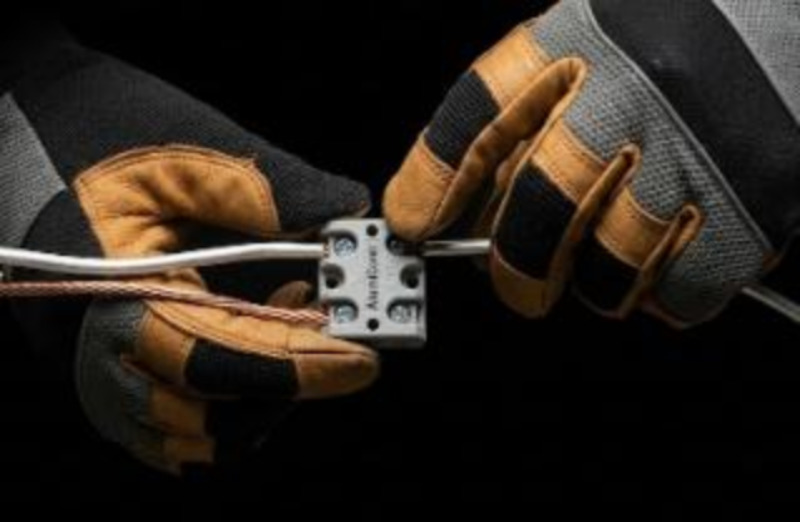

2. Speciale aluminium-koperterminal van AlumiConn (goedgekeurd alternatief)

Voor gebieden waar COPALUM-tools niet beschikbaar zijn, keurt de CPSC de AlumiConn-connector van King Innovation goed.

• Het mechanisme: Dit is een compact miniatuurklemmenblok met meerdere poorten waarin aluminium- en koperdraden in volledig geïsoleerde poorten worden gestoken, waardoor het galvanische corrosiepad bij de bron wordt afgesloten.
• Anti-oxidatie: De binnenkant is vooraf gevuld met een anti-oxidantpasta die bij het inbrengen onmiddellijk de kale aluminiumkristallen bedekt, waardoor zuurstof wordt geblokkeerd.

Kritieke nalevingswaarschuwing: verplichte koppelcontrole (NEC 110.14(D))

Bij gebruik van AlumiConn-connectoren vereist NEC 110.14(D) expliciet dat installateurs een gekalibreerd koppelgereedschap (zoals een momentschroevendraaier) om het exacte door de fabrikant gespecificeerde koppel te bereiken (meestal 10 tot 15 inch-pounds). Te strak aandraaien veroorzaakt burn-outs met hoge weerstand, terwijl te strak aandraaien de zachte aluminiumdraad verplettert. Het niet gebruiken van een momentsleutel is in strijd met de NEC-codes en kan leiden tot geweigerde verzekeringsclaims na een brand.

Strikt verboden: zijn standaard of "paarse" draadmoeren veilig?

Nee. U mag nooit standaard opdraaibare draadmoeren gebruiken voor aluminium-koperverbindingen. Zelfs "paarse" draadmoeren die op de markt worden gebracht voor aluminium-koperverbindingen (zoals de Ideal 65, die anti-oxidantpasta bevat) zijn door de CPSC niet goedgekeurd voor permanente reparaties. Laboratoriumtests tonen aan dat de spiraalveren in deze draadmoeren de ernstige thermische uitzetting en koude stroming van aluminium niet kunnen beperken. Draadmoerverbindingen op aluminiumdraad falen vaak en vormen zelfs sneller brandgevaar dan onbehandelde, originele oude houders.

Veelgestelde vragen | Veelgestelde vragen

Vraag 1: Kan ik aluminiumdraad rechtstreeks op een standaard koperen stopcontact aansluiten?

Absoluut niet. Volgens de National Electrical Code (NEC) is het ten strengste verboden voor niet-gecertificeerde apparaten zonder CO/ALR-markering aluminium geleiders af te sluiten. Directe compressie van deze twee metalen zonder gespecialiseerd mechanisch ontwerp veroorzaakt onomkeerbare destructieve reacties.

Vraag 2: Waarom veroorzaakt het verbinden van aluminium- en koperdraad brand? Er zijn drie belangrijke redenen: ten eerste veroorzaakt de hogere thermische uitzetting van aluminium mechanische kruip (koude stroming) op het verbindingspunt, wat leidt tot losheid en vonkvorming. Ten tweede vormt blootliggend aluminium onmiddellijk een sterk isolerende oxidelaag (aluminiumoxide) die extreme hitte genereert. Ten derde veroorzaakt het contact tussen de twee metalen galvanische corrosie, waardoor de mechanische sterkte van de draad snel afneemt.

Vraag 3: Kan ik "AL/CU"-houders of "paarse" draadmoeren met anti-oxidantpasta gebruiken?

Nee. Vroege "AL/CU"-apparaten faalden omdat ze de langdurige kruip van aluminium niet konden weerstaan. Evenzo worden "paarse" draadmoeren met antioxidantpasta door de CPSC niet erkend voor permanente reparaties; hun uitvalpercentage en brandrisico zijn zelfs sneller dan bij onbehandelde oude recipiënten.

Vraag 4: Wat is de meest conforme en veiligste manier om oude aluminium bedrading te repareren?

Er zijn slechts twee volledig compatibele manieren om het risico van oververhitting permanent te elimineren: ofwel de apparaten volledig vervangen door speciale CO/ALR-aansluitingen die voldoen aan de UL 1567-norm; of gebruik koperen pigtailing met het COPALUM koudlassysteem of AlumiConn-terminals, zodat u tijdens de installatie een nauwkeurig koppelgereedschap gebruikt dat voldoet aan de NEC 110.14(D)-koppelspecificaties.
