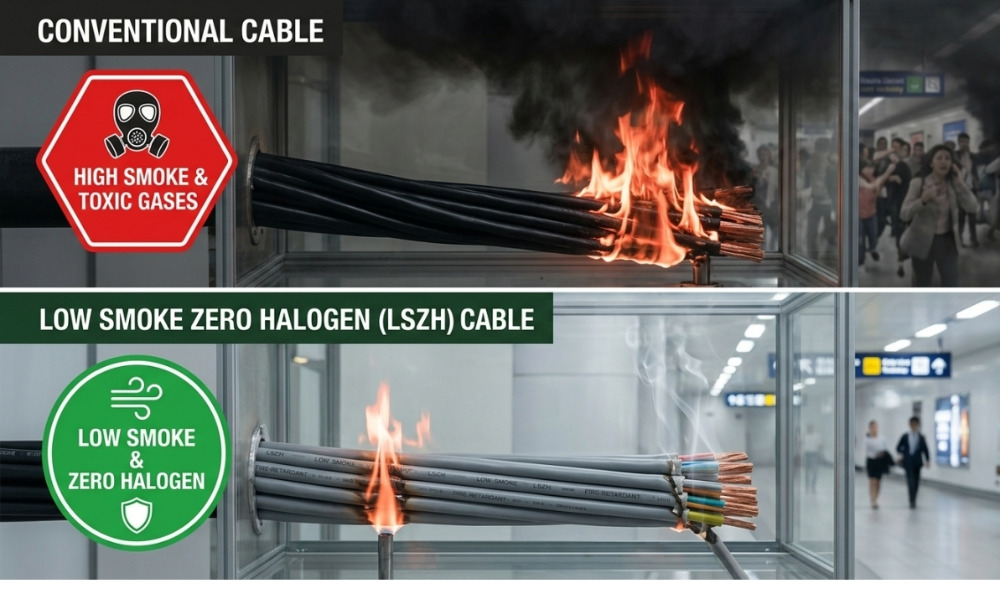

Introductie Bij moderne bouw- en infrastructuurprojecten is brandveiligheid een cruciale overweging, vooral als het gaat om de kabelkeuze. Tijdens een brand kunnen kabels een aanzienlijke invloed hebben op de rookniveaus, de luchtkwaliteit en het zicht, waardoor de evacuatie en de reactie op noodsituaties rechtstreeks worden beïnvloed. Dit is waar LSZH-kabel (Laag Smoke Zero Halogeen-kabel) speelt een essentiële rol. Vergeleken met traditionele PVC-kabels zijn LSZH-kabels ontworpen om de rookemissie te verminderen en schadelijke halogeengassen te elimineren. In dit artikel leggen we uit wat LSZH-kabel is, wat de belangrijkste voordelen zijn, waar deze moet worden gebruikt en de relevante internationale normen. Wat is LSZH-kabel? LSZH-kabel staat voor Laag Smoke Zero Halogeen kabel , een type kabel vervaardigd uit materialen die het volgende produceren: Lage rookniveaus wanneer blootgesteld aan vuur Geen gassen op halogeenbasis , zoals chloor of broom In tegenstelling tot conventionele PVC-kabels zijn LSZH-kabels specifiek ontworpen om de veiligheid bij brand te verbeteren. Belangrijkste kenmerken Lage rook (LS): Vermindert de rookdichtheid, waardoor het zicht tijdens de evacuatie behouden blijft. Nul halogeen (ZH): Voorkomt het vrijkomen van corrosieve en giftige gassen die mensen kunnen schaden en apparatuur kunnen beschadigen. Waarom LSZH-kabel veiliger is dan PVC-kabel Traditionele PVC-kabels kunnen bij verbranding dichte zwarte rook en corrosieve gassen zoals waterstofchloride (HCl) vrijgeven. Deze gassen kunnen: ernstige irritatie van de luchtwegen veroorzaken zichtbaarheid verminderen elektronische apparatuur corroderen infrastructuur beschadigen LSZH-kabels verminderen deze risico's daarentegen aanzienlijk. Belangrijkste veiligheidsvoordelen van LSZH-kabel Verbeterd zicht tijdens brandnoodgevallen Verminderde uitstoot van giftige gassen Lager risico op corrosie van apparatuur Verbeterde veiligheid voor inzittenden en reddingsteams Vanwege deze voordelen worden LSZH-kabels veel gebruikt in omgevingen waar brandveiligheid een prioriteit is. Waar wordt LSZH-kabel gebruikt? LSZH-kabels worden vaak gebruikt in gesloten omgevingen of omgevingen met hoge dichtheid waar rook en giftige gassen ernstige risico's met zich meebrengen. 1. Openbaarvervoersystemen Metrostations en tunnels Luchthavens Treinstations Deze omgevingen vereisen strikte brandveiligheidsmaatregelen vanwege het hoge passagiersvolume en de complexe evacuatieroutes. 2. Gezondheidszorg- en onderwijsfaciliteiten Ziekenhuizen Verpleeghuizen Scholen en universiteiten Bewoners van deze faciliteiten hebben mogelijk meer tijd nodig om te evacueren, waardoor een rookarme omgeving essentieel is. 3. Hoge gebouwen Kantoortorens Wooncomplexen In hoge gebouwen kan de evacuatie langer duren, waardoor het belang van rookbeheersing toeneemt. 4. Commerciële en openbare ruimtes Winkelcentra Tentoonstellingscentra Congreszalen Door de hoge mensendichtheid zijn zichtbaarheid en luchtkwaliteit tijdens noodsituaties van cruciaal belang. 5. Datacenters en kritieke infrastructuur Datacentra Controle kamers Elektriciteitscentrales LSZH-kabels helpen gevoelige apparatuur te beschermen tegen corrosie veroorzaakt door zure gassen. Hoe LSZH-kabel te identificeren Bij de aanschaf van LSZH-kabels is het belangrijk om zowel de markeringen als de nalevingsnormen te verifiëren. Algemene markeringen Mogelijk vindt u de volgende labels op kabelmantels: LSZH / LSOH HFFR (halogeenvrije vlamvertrager) Belangrijke opmerking Niet alle ‘low smoke’-kabels zijn volledig halogeenvrij. Bevestig altijd via: technische gegevensbladen testrapporten certificeringsdocumenten Internationale normen voor LSZH-kabel Om de prestaties en veiligheid te garanderen, worden LSZH-kabels doorgaans getest volgens internationale normen: IEC 60332 – Vlamvoortplanting IEC 61034 – Rookdichtheid IEC 60754 – Halogeengasemissie en zuurgraad Naleving van deze normen is essentieel bij het selecteren van kabels voor gereguleerde projecten. LSZH-kabel versus PVC-kabel Functie LSZH-kabel PVC-kabel Rookuitstoot Low Hoog Halogeen inhoud Geen Bevat chloor Het vrijkomen van giftige gassen Minimaal Hoog Corrosierisico Low Hoog Brandveiligheidsniveau Hoog Matig Wanneer moet u voor LSZH-kabel kiezen? U moet LSZH-kabel overwegen wanneer: het project impliceert openbare veiligheidseisen de installatie is binnen afgesloten of slecht geventileerde ruimtes lokale regelgeving of projectspecificaties vereisen dit rookarme of halogeenvrije kabels beschermen gevoelige apparatuur is belangrijk Conclusie LSZH-kabel is een cruciale oplossing voor het verbeteren van de brandveiligheid in moderne infrastructuur. Door rook te verminderen en halogeengassen te elimineren, helpt het zowel mensenlevens als waardevolle apparatuur te beschermen. Nu de veiligheidsvoorschriften wereldwijd blijven evolueren, wordt LSZH-kabel een steeds belangrijkere keuze voor ingenieurs, aannemers en projecteigenaren. Controleer bij het selecteren van kabels altijd de naleving van de internationale normen en zorg ervoor dat het product echt voldoet aan de LSZH-prestatievereisten. Veelgestelde vragen Waar staat LSZH voor? LSZH staat voor Low Smoke Zero Halogeen. Is LSZH-kabel verplicht? In veel projecten, vooral openbare gebouwen en transportsystemen, is LSZH-kabel vaak vereist door regelgeving of specificaties. Is LSZH-kabel duurder? Ja, LSZH-kabels zijn doorgaans duurder dan PVC-kabels, maar ze bieden aanzienlijk hogere veiligheidsprestaties. Is LSZH-kabel milieuvriendelijk? LSZH-kabels worden in brandsituaties als milieuvriendelijker beschouwd omdat ze minder giftige en bijtende stoffen uitstoten.

De ontwerplevensduur van Cross-Linked Polyethyleen (XLPE) geïsoleerde kabels is doorgaans 20 tot 30 jaar. Bij daadwerkelijk gebruik is de fysieke levensduur echter modern XLPE-kabels kunnen 40 tot 60 jaar meegaan, op voorwaarde dat ze niet langdurig worden gebruikt bij maximale belastingslimieten en beschermd zijn tegen extreme milieuschade. Bij de nominale bedrijfstemperatuur van 90°C behoudt het isolatiemateriaal een hoge diëlektrische sterkte. Wanneer de bedrijfstemperatuur echter stijgt tot tussen de 95°C en 105°C, daalt de verwachte levensduur van de kabel naar slechts 7 tot 30 jaar. XLPE-kabels zijn de kern van de midden-, hoge- en extrahoge spanningsnetten geworden vanwege hun superieure elektrische isolatie-eigenschappen, extreem laag diëlektrisch verlies, uitstekende hittebestendigheid en hoge mechanische sterkte. De levensduur van een kabel is een dynamische degradatiefunctie die gezamenlijk wordt bepaald door temperatuur, elektrisch veld, vochtigheid (waterboomeffect) en mechanische spanning. Kernlevensduurgegevens en internationale normen Ontwerpbasislijn: Internationale normen zoals IEC 60502 bepalen strikt een maximaal toegestane continue bedrijfstemperatuur van de geleider van 90°C voor XLPE-kabels. Deze drempel wordt vastgesteld op basis van de thermische oxidatieve afbraaksnelheid van hoogmoleculaire polymeren. Temperatuurlimieten: De toegestane noodoverbelastingstemperatuur voor XLPE-kabels varieert van 105°C tot 130°C, terwijl de momentane temperatuur die ze kunnen weerstaan tijdens een kortsluiting kan oplopen tot 250°C (voor een duur van niet meer dan 5 seconden). Werkelijke levensduur: Bij de standaard bedrijfstemperatuur van 90°C ligt de verwachte levensduur van XLPE-materiaal tussen de 40 en 60 jaar. Als de kabel in praktijktoepassingen consequent onder gedeeltelijke belasting werkt (bijvoorbeeld als de geleidertemperatuur rond de 70°C wordt gehouden), kan de werkelijke levensduur ervan gemakkelijk de grens van 50 jaar overschrijden. Kernverouderingsmechanismen van XLPE-kabels Veroudering van kabelisolatie is een onomkeerbaar fysisch en chemisch proces dat leidt tot een afname van de diëlektrische sterkte. De primaire mechanismen worden aangedreven door de volgende vier spanningen: Thermische veroudering: Langdurige blootstelling aan hoge temperaturen veroorzaakt thermische oxidatieve afbraak. Macroscopisch manifesteert dit zich als verbrossing van het materiaal, met aanzienlijke dalingen in rek bij breuk (EAB) en treksterkte. Wanneer de EAB bij technische beoordelingen daalt tot 50% van de oorspronkelijke waarde, wordt dit beschouwd als het "einde van de fysieke levensduur" van het materiaal. Elektrische veroudering: Microscopische defecten (zoals holtes of onzuiverheden) in de isolatielaag veroorzaken vervorming van het elektrische veld, wat leidt tot gedeeltelijke ontlading (PD). Na verloop van tijd vormt elektrische corrosie ‘Electrical Treeing’, die uiteindelijk de isolatielaag binnendringt, wat resulteert in een catastrofale afbraak. De accumulatie van ruimtelading in toepassingen met hoogspanningsgelijkstroom (HVDC) verergert ook de vervorming van het elektrische veld. Waterbooming: Dit is de "onzichtbare moordenaar" in vochtige omgevingen. Onder invloed van een wisselend elektrisch veld dringt vocht binnen in microscopisch kleine defecten in de isolator, waardoor een boomachtig netwerk van met water gevulde microholtes ontstaat. Dit vermindert aanzienlijk het algehele spanningsbestendigheidsvermogen van de isolator. Mechanische en chemische belasting: Het niet naleven van de minimale buigradiusvereisten tijdens de installatie (mechanische vermoeidheid) zal microscopisch kleine holtes uitzetten, waardoor het ontstaan van gedeeltelijke ontlading en waterboomvorming aanzienlijk wordt bevorderd. Bovendien kunnen anionen zoals chloride-ionen in mariene omgevingen bij hoge temperaturen chemische afbraak veroorzaken, waardoor een scherpe daling van de volumeweerstand van de XLPE ontstaat. Levensduurvoorspelling en geavanceerde diagnostische methoden Om de resterende bruikbare levensduur (RUL) nauwkeurig te schatten, maakt de industrie gebruik van de volgende wiskundige modellen en niet-destructieve testtechnologieën: Wiskundige modellen Model voor voorspelling van de thermische levensduur: Gebaseerd op de Arrhenius-vergelijking. Dit model laat een exponentiële relatie zien tussen temperatuur en levensduur: voor elke temperatuurdaling van 10°C verdubbelt de levensduur door thermische veroudering. Levensmodel voor elektrische stress: Gebaseerd op het Inverse Power Model (IPM). De belangrijkste parameter, de Voltage Endurance Coefficient (VEC), meet de weerstand van het materiaal tegen elektrische veroudering. Hoogwaardige XLPE-materialen hebben doorgaans een VEC tussen 15 en 30. De evolutie van diagnostische methoden DC Hipot (gelijkstroom testen met hoog potentieel): Dit is nu achterhaald en zeer destructief. Hoge gelijkspanning accumuleert "ruimtelading" in de XLPE-isolatie. Wanneer de AC-werking wordt hervat, kunnen de overlappende elektrische velden de kwetsbare isolatielaag onmiddellijk afbreken. VLF-testen (zeer lage frequentie): Het voorkeursalternatief van de sector. Het maakt gebruik van wisselstroom met ultralage frequentie (0,1 Hz), waardoor het ruimteladingseffect wordt vermeden en ernstig beschadigde defecten veilig kunnen worden afgebroken tijdens gecontroleerde tests. Tan Delta (diëlektrische verlieshoektangens) Diagnostiek: De "gouden standaard" voor het beoordelen van waterboomveroudering en vochtindringing in XLPE-kabels. Door de niet-lineaire toename van de verlieswaarden te meten naarmate de testspanning stijgt (het "Tip-up"-effect), wordt nauwkeurig de ernst van de veroudering gekwantificeerd. Bewaking van gedeeltelijke ontlading (PD): Wordt gebruikt om nauwkeurig microscopische defecten in de isolatielaag op te sporen (bijvoorbeeld luchtspleten in verbindingen of beschadigde afschermingslagen). Technische praktijken en kwaliteitsborging voor het verlengen van de levensduur van XLPE-kabels Het bereiken van een levensduur van meer dan 50 jaar voor XLPE-kabels vereist uitgebreide kwaliteitscontrole, van productie tot gebruik: Ultieme controle bij de productie en selectie van hoogwaardige materialen Hoogzuivere materialen moeten worden gebruikt en geproduceerd in een ultraschone omgeving. Het implementeren van een drievoudig extrusieproces zorgt voor een verbinding op atomair niveau tussen het geleiderscherm, de XLPE-isolatielaag en het isolatiescherm, waardoor luchtspleten tussen de lagen volledig worden geëlimineerd die een gedeeltelijke ontlading kunnen veroorzaken. Er wordt gebruik gemaakt van boomvertragende XLPE (TR-XLPE) materialen en uitgebreide waterblokkerende ontwerpen (longitudinale waterblokkerende garens/tapes, radiale waterblokkerende omhulsels) om extern vocht absoluut te isoleren. Conforme installatie en mechanische bescherming De buigradius (maar liefst 10 tot 15 keer de buitendiameter) en de trekspanning moeten strikt gecontroleerd worden om microscheurtjes in de isolatielaag te voorkomen. Verbindingen en aansluitingen zijn de meest kwetsbare delen van een kabellijn. De fabricage ervan moet worden uitgevoerd in relatief droge, stofvrije omgevingen om de introductie van onzuiverheden te voorkomen. Optimalisatie van de operationele omgeving en thermisch beheer Zorg voor een redelijke afstand tussen de kabels om de warmteafvoer te vergemakkelijken en warmteaccumulatie te voorkomen. Het wordt aanbevolen om een ​​gereduceerde werking toe te passen, waarbij een passende capaciteitsmarge overblijft om langdurige werking bij volledige belasting te voorkomen. Installeer betrouwbare overspanningsbeveiligingen (bliksemafleiders) om hoogfrequente spanningspieken te absorberen die worden veroorzaakt door schakeloverspanningen en blikseminslagen. Veelgestelde vragen: Vraag 1: Waarom gebruiken moderne energiesystemen op grote schaal XLPE-kabels in plaats van traditionele PVC-kabels? EEN: XLPE (Cross-Linked Polyethyleen) heeft een driedimensionale, genetwerkte thermohardende structuur, waardoor continue bedrijfstemperaturen tot 90°C mogelijk zijn, veel hoger dan PVC (maximaal 70°C). Bovendien beschikt XLPE over een hogere diëlektrische sterkte, een lager diëlektrisch verlies en komen er bij verbranding geen giftige halogeengassen vrij. Het presteert ruimschoots beter dan PVC-kabels wat betreft levensduur en elektrische prestaties. Vraag 2: De maximale bedrijfstemperatuur van een XLPE-kabel is 90°C. Zal het af en toe overschrijden van deze temperatuur ertoe leiden dat de kabel onmiddellijk doorbrandt? EEN: Het zal niet onmiddellijk uitbranden, maar het zal de thermische veroudering versnellen. Internationale normen staan ​​noodoverbelasting op korte termijn toe tot 105°C of zelfs 130°C. Volgens het Arrhenius-verouderingsmodel verdubbelt echter de degradatiesnelheid van de isolatielaag voor elke 10°C die de temperatuur de nominale waarde overschrijdt. Langdurig gebruik bij te hoge temperaturen zal de totale levensduur van de kabel drastisch verkorten. Vraag 3: Wat is 'waterboomvorming' en hoe kan dit worden voorkomen? EEN: Waterboomvorming is een boomachtig netwerk van microholten die worden gevormd wanneer vocht microscopische defecten in de isolator binnendringt en zich voortdurend uitbreidt onder de gecombineerde werking van een wisselend elektrisch veld en een vochtige omgeving in XLPE-kabels. Preventiemethoden omvatten: het gebruik van waterblokkerende ontwerpen (zoals radiale waterblokkerende omhulsels en longitudinale waterblokkerende garens), het gebruik van boomvertragende materialen (TR-XLPE) en ervoor zorgen dat de buitenmantel van de kabel tijdens de installatie niet bekrast raakt. Vraag 4: Ik wil de isolatiestatus testen van kabels die al vele jaren in gebruik zijn. Kan ik een standaard DC Hipot-tester gebruiken? EEN: Absoluut niet. Het uitvoeren van traditionele DC-hoogspanningstests op XLPE-kabels is zeer destructief. Hoge gelijkspanning accumuleert "ruimtelading" in de isolatie. Zodra de wisselstroom na de test is hersteld, is de isolatielaag, die anders normaal had kunnen blijven functioneren, zeer gevoelig voor onmiddellijke defecten. Vraag 5: Als er geen DC Hipot-tests mogen worden gebruikt, hoe moet dan de mate van veroudering van XLPE-kabels wetenschappelijk worden beoordeeld? EEN: Industriestandaarden raden aan om AC-tests met zeer lage frequentie (VLF, 0,1 Hz) te gebruiken, gecombineerd met Tan Delta (Dielectric Loss Angle Tangent)-diagnostiek. VLF-testen genereren geen schadelijke ruimteladingen, terwijl Tan Delta-testen nauwkeurig de ernst van waterboomvorming in de kabel kunnen kwantificeren door de niet-lineaire toename-eigenschappen (Tip-up) van lekstroom bij verschillende spanningen te meten, waardoor u preventieve vervangingen kunt plannen. Op zoek naar zeer betrouwbare XLPE-kabels voor uw volgende project? > Ons technische team bij HUAPU CABLE staat klaar om u te helpen bij het selecteren, aanpassen en implementeren van kabels. Neem vandaag nog contact met ons op voor technisch advies of een offerte op maat.

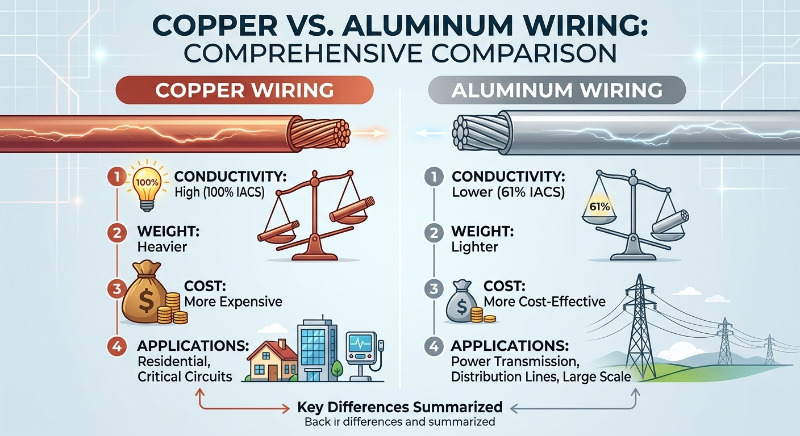

Introductie Koper- en aluminiumbedrading is een veel voorkomende vergelijking in elektrisch ontwerp, omdat beide materialen op grote schaal worden gebruikt, maar ze aan verschillende behoeften voldoen. Koper staat bekend om zijn hogere geleidbaarheid en compacte afmetingen, terwijl aluminium lichter en kosteneffectiever is voor veel grootschalige toepassingen. In deze gids worden de voor- en nadelen van koperen bedrading en aluminium bedrading uitgelegd, zodat lezers de juiste optie kunnen kiezen op basis van prestaties, budget en installatievereisten. 1. Elektrische geleidbaarheid Geleidbaarheid is het belangrijkste technische verschil tussen koperen en aluminium bedrading. Het wordt gewoonlijk gemeten aan de hand van de International Annealed Copper Standard (IACS), waarbij koper op 100% wordt gesteld. Koper: Koper heeft een uitstekende geleidbaarheid en kan meer stroom transporteren in een kleinere draadmaat. Dat maakt het een goede keuze voor residentiële bedrading, commerciële gebouwen, motoren, transformatoren en andere ruimtegevoelige circuits. Aluminium: Aluminium geleidt elektriciteit goed, maar heeft ongeveer 61% van de geleidbaarheid van koper. Om dezelfde belasting te kunnen dragen, moet aluminium bedrading een groter dwarsdoorsnedeoppervlak gebruiken, wat de leidingvulling en installatieflexibiliteit kan beïnvloeden. 2. Gewicht en installatie Gewicht is van belang bij transport, ontwerp van de ondersteuningsstructuur en installatiewerkzaamheden. In deze categorie heeft aluminium een ​​groot voordeel. Koper: Koper is compact en aanzienlijk zwaarder dan aluminium. Dat extra gewicht is meestal beheersbaar bij korte bouwseries, maar het wordt een nadeel bij bovengrondse transmissie waar sterkere steunen nodig kunnen zijn. Aluminium: Aluminium heeft ongeveer een derde van de dichtheid van koper, waardoor het de voorkeur geniet voor veel bovengrondse hoogspanningslijnen en toepassingen met grote overspanningen. Het lichtere gewicht kan de structurele belasting en installatiekosten verlagen. 3. Kostenvergelijking Budget is vaak de beslissende factor bij koper- versus aluminiumbedradingsprojecten. Koper: Koper is doorgaans duurder vanwege de grondstofprijs en verwerkingskosten. In ruil daarvoor biedt het uitstekende prestaties in een kleiner pakket en wordt vaak de voorkeur gegeven als betrouwbaarheid op lange termijn de prioriteit is. Aluminium: Aluminium is doorgaans de goedkopere optie en kan bij grote installaties aanzienlijke besparingen opleveren. De totale projectkosten moeten echter ook de selectie van connectoren, de kwaliteit van de aansluitingen en de installatiepraktijken omvatten die zijn ontworpen voor aluminium geleiders. 4. Veiligheid en prestaties op lange termijn Modern aluminium kabels kan veilig zijn als het op de juiste manier is ontworpen, afgesloten en onderhouden. De sleutel is het gebruik van de juiste apparaten, koppelwaarden en connectoren die geschikt zijn voor aluminium. Koper: Koper is mechanisch robuust en minder gevoelig voor verbindingsproblemen veroorzaakt door thermische uitzetting. Het wordt veel gebruikt in kritische circuits omdat het in de loop van de tijd consistent presteert. Aluminium: Aluminium zet uit en trekt meer samen dan koper als de temperatuur verandert, dus losse of incompatibele aansluitingen kunnen warmteophoping veroorzaken. Goed gespecificeerde connectoren en moderne installatiemethoden helpen dit risico te verminderen. Snelle vergelijkingstabel Functie Koperen bedrading Aluminium bedrading Geleidbaarheid Hoger (100% IACS) Lager (ongeveer 61% GBCS) Draadgrootte Kleiner voor dezelfde stroom Groter voor dezelfde stroom Gewicht Zwaarder Lichter Kosten Hogere materiaalkosten Lagere materiaalkosten Gemeenschappelijk gebruik Residentiële bedrading, commerciële bedrading, motoren, transformatoren, kritische circuits Bovengrondse lijnen, distributie, grote overspanningen en kostengevoelige projecten Welke moet je kiezen? Koper blijft de standaardkeuze voor de meeste residentiële en commerciële bedradingstoepassingen, omdat het een sterke geleidbaarheid, compacte afmetingen en betrouwbare prestaties op de lange termijn biedt. Aluminium is een uitstekende optie als gewicht en kosten de belangrijkste aandachtspunten zijn, vooral bij transmissie- en distributieprojecten waar grotere geleidermaten acceptabel zijn. Voor aluminium bedrading zijn de juiste connectoren, compatibele apparaten en correcte installatiepraktijken essentieel om oververhitting, vonkoverslag en voortijdige uitval te voorkomen. Veelgestelde vragen Is aluminium bedrading veilig? Ja, moderne aluminium bedrading kan veilig zijn als deze wordt geïnstalleerd met de juiste connectoren, apparaten en koppelinstellingen. Oudere aluminium bedrading met vertakte circuits veroorzaakte problemen, voornamelijk vanwege slechte verbindingen en incompatibele componenten. Waarom heeft koper de voorkeur in gebouwen? Koper heeft de voorkeur omdat het meer stroom kan transporteren in een kleiner formaat en gemakkelijker kan worden aangesloten in veel bouwtoepassingen. Het is ook minder gevoelig voor verbindingsproblemen veroorzaakt door thermische uitzetting. Waar wordt aluminiumbedrading het meest gebruikt? Aluminium wordt vaak gebruikt in bovengrondse elektriciteitsleidingen, distributiesystemen en enkele grootschalige industriële of commerciële toepassingen waarbij een lager gewicht en lagere kosten belangrijk zijn. Belangrijkste afhaalrestaurants Koper is het beste wanneer geleidbaarheid, compact formaat en betrouwbaarheid op de lange termijn de topprioriteiten zijn. Aluminium is het beste als lagere kosten en een lichter gewicht belangrijker zijn dan de afmeting van de geleider. Voor aluminiumbedrading zijn veilige prestaties afhankelijk van de juiste connectoren, aansluitingen en installatie die voldoet aan de voorschriften. Conclusie De beslissing over koper versus aluminium bedrading hangt af van uw projectdoelen. Kies koper wanneer prestaties, compact formaat en betrouwbaarheid op de lange termijn het belangrijkst zijn. Kies aluminium als een lager gewicht en lagere materiaalkosten prioriteit hebben, en zorg ervoor dat bij de installatie gebruik wordt gemaakt van de juiste connectoren en hardware die voldoet aan de code.

Wat zijn bouwdraden en waarom zijn ze belangrijk? Draden bouwen zijn de geïsoleerde elektrische geleiders die in muren, plafonds, leidingen en kabelgoten zijn geïnstalleerd om stroom te distribueren door residentiële, commerciële en industriële structuren. Ze vormen de ruggengraat van elk elektrisch systeem; zonder goed geselecteerde en geïnstalleerde bouwdraden kunnen verlichting, HVAC, stopcontacten en kritieke apparatuur eenvoudigweg niet veilig functioneren. Volgens de Amerikaanse brenweer, elektrische branden zijn jaarlijks verantwoordelijk voor ongeveer 51.000 woningbranden , waardoor meer dan $ 1,3 miljard aan materiële schade werd veroorzaakt. Een aanzienlijk deel van deze incidenten is terug te voeren op onjuiste bedrading: te kleine geleiders, slechte isolatie of materialen die niet geschikt zijn voor de installatieomgeving. Het selecteren van de juiste bouwdraad is niet louter een technisch detail; het is een cruciale veiligheidsbeslissing. Veel voorkomende soorten bouwdraden De markt biedt een breed scala aan bouwdraden, elk ontworpen voor specifieke spanningswaarden, omgevingsomstandigheden en installatiemethoden. Door de belangrijkste typen te begrijpen, kunnen aannemers, ingenieurs en facilitair managers weloverwogen inkoopbeslissingen nemen. THHN / THWN-draad THHN (Thermoplastisch hittebestendig nylon gecoat) and THWN (thermoplastisch hitte- en waterbestendig nylon gecoat) draden zijn de meest gebruikte bouwdraden in Noord-Amerika. THHN is geschikt voor droge locaties tot 90°C, terwijl THWN de dekking uitbreidt naar natte omgevingen. De meeste moderne geleiders hebben dubbele THHN/THWN-2-classificaties, waardoor ze zeer veelzijdig zijn voor leidinginstallaties in commerciële gebouwen. XHHW-draad XHHW-draad maakt gebruik van verknoopte polyethyleen (XLPE) isolatie en biedt superieure prestaties in zowel droge (90°C) als natte (75°C) omgevingen. Dankzij de vochtbestendigheid en mechanische duurzaamheid is het een voorkeurskeuze voor industriële faciliteiten, ondergrondse leidingen en locaties die worden blootgesteld aan chemicaliën of oliën. NM-B-kabel (Romex) Niet-metalen omhulde kabel, algemeen bekend als NM-B of onder de merknaam Romex, is de standaard bedradingsoplossing voor woningbouw. Het bundelt twee of drie geïsoleerde geleiders en een aardedraad in een PVC-mantel, waardoor de installatie in droge, beschermde binnenruimtes wordt vereenvoudigd. NM-B heeft een nominale temperatuur van 60°C en is alleen goedgekeurd voor huishoudelijk gebruik binnenshuis. GEBRUIK-2 en RHH/RHW-2 draad USE-2-draad (Underground Service Entrance) is ontworpen voor directe ingraving en fotovoltaïsche systemen, met verknoopte polyethyleenisolatie die bestand is tegen 90°C in natte omstandigheden. RHH/RHW-2-geleiders zijn voorzien van thermohardende rubberen isolatie en worden doorgaans gespecificeerd voor schakelborden, paneelborden en industriële stroomdistributie. Draadtype Isolatie Max. temperatuur (droog/nat) Typische toepassing THHN/THWN-2 PVC-nylon 90°C / 75°C Commerciële leidingbedrading XHHW-2 XLPE 90°C / 90°C Industriële en natte locaties NM-B PVC-mantel 60°C / n.v.t Residentieel interieur USE-2 XLPE 90°C / 90°C Direct begraven en zonne-PV Vergelijking van gangbare typen bouwkabels, temperatuurwaarden en typische toepassingen. Hoe u de juiste bouwdraad selecteert Bij het kiezen van de juiste bouwdraad moeten verschillende onderling afhankelijke factoren worden geëvalueerd. Het overslaan van een stap kan leiden tot overtreding van de code, voortijdig falen van de isolatie of brandgevaar. 1. Materiaal geleider: koper versus aluminium Koper blijft het dominante geleidermateriaal voor bouwdraden vanwege de uitstekende geleidbaarheid, flexibiliteit en compatibiliteit met de meeste aansluithardware. Aluminium bedrading is lichter en goedkoper, waardoor het kosteneffectief is voor grote feeders en service-ingangskabels (doorgaans 1 AWG en groter). Aluminium heeft echter een anti-oxidantverbinding nodig bij verbindingen en aluminium-geclassificeerde aansluitingen om weerstandsopbouw in de loop van de tijd te voorkomen. 2. Draadmeter en capaciteit Draaddikte – uitgedrukt in AWG (American Wire Gauge) in Noord-Amerika – bepaalt rechtstreeks de stroomvoerende capaciteit of capaciteit. De NEC (National Electrical Code) tabel 310.15(B)(16) geeft capaciteitswaarden op basis van de geleidergrootte, het isolatietype en de omgevingstemperatuur. Als algemene referentie: 14 AWG-koper — 15A-circuits (standaardverlichting) 12 AWG-koper — 20A-circuits (stopcontacten keuken, badkamer) 10 AWG-koper — 30A-circuits (drogers, boilers) 6 AWG-koper — 55A-circuits (EV-laders, kleine subpanelen) Pas altijd correctiefactoren toe voor leidingvulling, verhoogde omgevingstemperaturen en continue belastingen (voor belastingen die 3 uur in bedrijf zijn, moet het circuit een afmeting hebben van 125% van de continue belasting ). 3. Spanningswaarde De meeste standaard bouwdraden hebben een rating van 600V , dat de overgrote meerderheid van residentiële en licht commerciële toepassingen bestrijkt. Middenspanningsdraden voor gebouwen (5 kV, 15 kV, 35 kV) zijn vereist voor primaire distributie in grote commerciële campussen, industriële installaties en onderstations van nutsvoorzieningen. Het niet overeenkomen van de spanningswaarden met de systeemspanning is een kritieke en gevaarlijke fout. 4. Installatieomgeving De installatieomgeving bepaalt de vereiste isolatiewaarde. Belangrijke overwegingen zijn onder meer: Natte of vochtige locaties — isolatie met W-classificatie vereisen (bijv. THWN-2, XHHW-2) Directe begrafenis — vereist USE-2- of UF-kabel; standaard THHN in leidingen is ondergronds niet acceptabel zonder leidingbescherming Gebieden met hoge temperaturen (in de buurt van ketels, apparatuur op daken) — specificeer draad met een classificatie van 90°C en controleer of de afsluitwaarden overeenkomen Plenum ruimtes — vereisen CMP-gecertificeerde kabels met rookarme, vlamvertragende isolatie volgens NEC artikel 800/820 Belangrijke normen en certificeringen voor bouwdraden Gerenommeerde bouwdraden worden vervaardigd en getest in overeenstemming met nationale en internationale normen. Het verifiëren van de naleving vóór de aanschaf beschermt tegen namaakproducten of producten die niet aan de normen voldoen, die wel door de visuele inspectie komen maar onder belasting falen. UL 83 — Standaard voor thermoplastisch geïsoleerde draden en kabels (afdekkingen THHN, THWN) UL 44 — Standaard voor thermohardend geïsoleerde draden en kabels (afdekkingen XHHW, RHW) ASTM B3/B8 — Specificaties voor zachtgegloeide koperen geleiders NEC (NFPA 70) — De National Electrical Code regelt de installatie en afmetingen van alle bouwdraden in de Verenigde Staten RoHS / REACH — Europese conformiteitsrichtlijnen die gevaarlijke stoffen in isolatie- en mantelverbindingen beperken Koop bouwkabels altijd van fabrikanten waarvan de producten een erkend keurmerk van een derde partij dragen UL-gecertificeerd, CSA-gecertificeerd of ETL-gecertificeerd — het garanderen van een onafhankelijke verificatie van prestatieclaims. Best practices voor installatie om de levensduur van de draad te verlengen Zelfs bouwdraad van de hoogste kwaliteit zal slecht presteren als het niet op de juiste manier wordt geïnstalleerd. Het volgen van bewezen best practices vermindert het aantal terugbelverzoeken, garantieclaims en langdurige storingen. Respecteer de minimale buigradius — Bij krappe bochten kan de isolatie na verloop van tijd barsten. De meeste bouwdraden vereisen een minimale buigradius van 5× de totale diameter van de kabel. Overschrijd de vullimieten van de leidingen niet — NEC Hoofdstuk 9, Tabel 1 beperkt de vulling van de leiding tot 40% van de dwarsdoorsnede van de leiding voor drie of meer geleiders, waardoor warmteopbouw en schade aan de isolatie worden voorkomen. Gebruik geschikt treksmeermiddel — Gebruik voor lange kabeldoorvoeren een UL-goedgekeurd draadtreksmeermiddel dat compatibel is met het isolatietype van de draad; smeermiddelen op petroleumbasis kunnen PVC-mantels aantasten. Koppelafsluitingen volgens specificatie — Door aansluitingen met te veel of te weinig koppel ontstaan verbindingen met hoge weerstand die warmte genereren. Gebruik altijd een gekalibreerde momentschroevendraaier en houd u aan de aanhaalmomenten van de fabrikant. Label circuits duidelijk — Consistente circuitlabeling op panelen en aansluitdozen vereenvoudigt toekomstig onderhoud en vermindert het risico van onbedoelde spanning tijdens servicewerkzaamheden. Opkomende trends in bouwdraadtechnologie De bouwdraadindustrie evolueert mee met bredere trends op het gebied van constructie, duurzaamheid en elektrificatie. Verschillende ontwikkelingen veranderen de productspecificaties en inkoopstrategieën. Vraag naar EV-laadinfrastructuur De snelle adoptie van elektrische voertuigen zorgt voor een aanzienlijke vraag naar bouwdraden van grotere dikte die installaties van niveau 2 (240V, 40-80A) en gelijkstroomsnelladen (niveau 3) kunnen ondersteunen. Industrieanalisten voorspellen dat de Amerikaanse markt voor EV-laadinfrastructuur in 2030 de $100 miljard zal overschrijden , waardoor een aanhoudende vraag ontstaat naar 6 AWG via koperen geleiders van 250 kcmil in commerciële parkeerstructuren en meergezinsgebouwen. Halogeenvrije en rookarme isolatie Het groeiende bewustzijn op het gebied van brandveiligheid en strengere bouwvoorschriften in Europa en Azië versnellen de acceptatie ervan halogeenvrij, rookarm, nul-halogeen (LSZH) draden bouwen. Bij blootstelling aan vlammen produceert LSZH-isolatie aanzienlijk minder giftige rook en corrosieve gassen in vergelijking met standaard PVC, waardoor de evacuatieveiligheid wordt verbeterd en schade aan apparatuur in datacenters, doorgangstunnels en hoge gebouwen wordt verminderd. Volatiliteit van de koperprijs en aluminiumalternatieven De koperprijzen hebben een aanzienlijke volatiliteit gekend en bereikten in 2024 recordhoogten van meer dan $ 5,00/lb. Dit heeft de belangstelling voor aluminium geleiders met koperbeklede aluminium (CCA) hybrides voor specifieke feedertoepassingen hernieuwd, wat een kostenbesparing oplevert van 30-50% per lineaire voet op grote commerciële projecten waar het op de juiste manier werd toegepast met AL-gecertificeerde apparatuur.

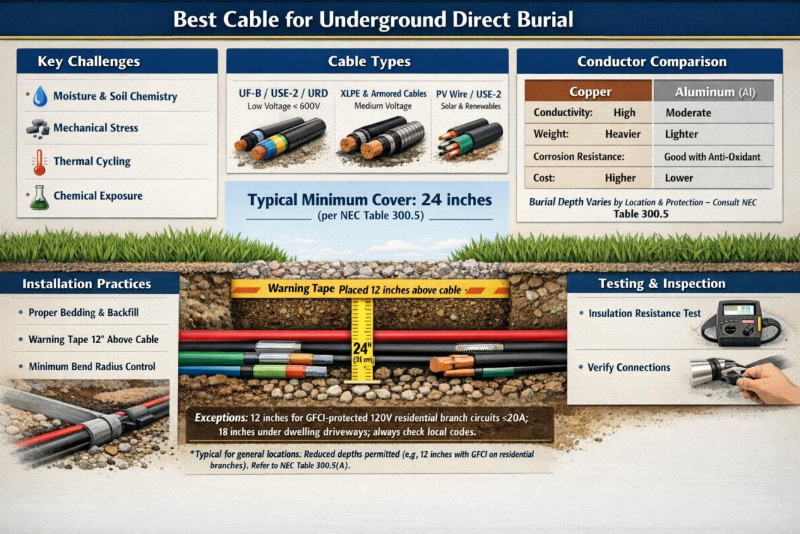

Documentversie: 1.0 Doel: Elektrotechnici, aannemers en projectmanagers objectief begeleiden bij hun selectie kabels geschikt voof directe begraaftoepassingen, waardoor betrouwbaarheid op lange termijn en naleving van internationale normen wordt gegarandeerd. 1. Inleiding Als het gaat om de levensduur van de infrastructuur, moet u de juiste kabel selecteren Directe begrafenis (DB) is een van de meest kritische beslissingen bij elektrisch ontwerp en installatie. In tegenstelling tot kabels die in leidingen worden geïnstalleerd, worden direct ingegraven kabels voortdurend blootgesteld aan: Bodemvocht en grondwater Variabele bodemchemie en pH Mechanische spanningen door rotsen, opvulling en grondbeweging Thermische cyclus tijdens bedrijf Deze gids definieert de belangrijkste vereisten, beveelt kabeltypen aan per toepassing, vergelijkt geleidermaterialen en schetst essentiële installatiepraktijken om een levensduur van 30 jaar te bereiken. 2. Vereisten voor directe ingraafkabels Een kabel wordt alleen geschikt geacht voor directe ingraving als de isolatie en de buitenmantel specifiek zijn ontworpen om bestand te zijn tegen: Binnendringend vocht en degradatieverschijnselen zoals waterboomvorming Mechanische schade door scherpe voorwerpen, grondafzetting of onbedoelde uitgraving Chemische aanval van bodemverontreinigingen, meststoffen of grondwater Thermische en omgevingsstress onder normale en overbelastingsomstandigheden Standaard kabels voor binnengebruik (bijv. THHN, gewone PVC-bouwdraad) zijn dat wel niet geschikt voor directe ingraving zonder extra mechanische bescherming. 3. Aanbevolen kabeltypen per toepassing De kabelkeuze is afhankelijk van de spanningsklasse, belastingsvereisten, omgevingsomstandigheden en geldende regionale/nationale normen (bijv. NEC, IEC 60502 of lokale equivalenten). 3.1 Residentieel en licht commercieel (laagspanning ≤ 600 V) UF-B (ondergrondse feeder) Stevige thermoplastische mantel die alle geleiders omhult; veel gebruikt voor vertakte circuits op natte locaties. GEBRUIK-2 / RHW-2 / XHHW-2 XLPE-geïsoleerde enkele geleiders, geschikt voor nat/droog 90°C; gebruikelijk voor dienstingangen en feeders. Velen hebben meerdere beoordelingen voor veelzijdigheid. URD (ondergrondse residentiële distributie) Voorgemonteerde aluminium triplex/quadruplex kabels met XLPE-isolatie; dominante keuze voor kosteneffectieve ondergrondse residentiële diensten. 3.2 Commercieel, industrieel en nutsvoorzieningen (middenspanning en hoge belasting) XLPE-geïsoleerde kabels Cross-Linked Polyethyleen-isolatie biedt uitstekende thermische stabiliteit (90–105 °C continu), weerstand tegen scheuren door omgevingsstress en langdurige prestaties in vochtige omgevingen. Veel voorkomende constructies: eenaderig of meeraderig met PVC-, PE- of LSOH-mantel. Toepasselijke normen: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854, enz. Gepantserde kabels (voor verbeterde mechanische bescherming) STA (staalbandpantser) — Effectief tegen verbrijzeling en schade door knaagdieren. SWA (staaldraadpantser) — Superieure treksterkte; Ideaal voor onstabiele bodems of lange trektochten. 3.3 Hernieuwbare energiebronnen en fotovoltaïsche installaties GEBRUIK-2 or PV-draad (UL 4703) UV-bestendig, bestand tegen hoge temperaturen (90–150 °C); geschikt voor blootgestelde runs en ingegraven segmenten. XLPE-geleiders met dubbele classificatie (bijv. RHW-2/USE-2) worden steeds vaker gespecificeerd. 4. Vergelijking van geleidermateriaal Functie Koper (Cu) Aluminium (Al / Legering / ACSR) Elektrische geleidbaarheid Hoog (≈100% IACS) Matig (≈61% IACS voor EC-kwaliteit; legeringen beter) Gewicht Zwaarder Aanzienlijk lichter (gemakkelijker hanteren/trekken) Corrosiebestendigheid Uitstekend Goed als het op de juiste manier wordt beëindigd met remmers Materiaalkosten Hoger Lager, vooral bij grotere geleidermaten Typische toepassingen Circuits met hoge belasting, krappe ruimtes, kritische aansluitingen Feeders over lange afstanden, distributie van nutsvoorzieningen, kostengestuurde projecten Belangrijke opmerking voor aluminium geleiders: Gebruik altijd UL-gecertificeerde of gelijkwaardige connectoren, breng een goedgekeurde antioxidantverbinding aan en volg de aandraaimomentspecificaties van de fabrikant om oxidatiegerelateerde verbindingsfouten te minimaliseren. 5. Essentiële installatiepraktijken Om de levensduur en veiligheid van de kabel te maximaliseren: 1. Minimale ingraafdiepte Voldoe aan de lokale/nationale elektriciteitsvoorschriften. Typische waarden (voorbeeld uit NEC-tabel 300.5): Residentiële vertakte circuits (120/240 V met aardlekschakelaarbeveiliging): 12–18 inch Algemene directe begrafenis (de meeste locaties): 24 inch Onder autoverkeer (opritten, wegen): 24 inch of groter In leiding: beperkte diepte toegestaan (6-18 inch, afhankelijk van het leidingtype) 2. Beddengoed en aanvulling Plaats 10 tot 15 cm schoon zand of fijne, steenvrije grond onder en rond de kabel ter bescherming tegen scherpe voorwerpen. 3. Waarschuwing en mechanische bescherming Installeer detecteerbare ondergrondse waarschuwingstape 30 cm boven de kabel. Gebruik betonplaten, beschermplaten of kousen in risicovolle graafzones. 4.Aanvullende best practices Houd rekening met de minimale buigradius volgens de specificaties van de fabrikant. Controleer de trekspanning om schade aan de mantel of isolatie te voorkomen. Voer isolatieweerstandstests (megger) uit na installatie en opvulling. 6. Samenvatting – Selectierichtlijnen Projecttype Aanbevolen kabeltypen Belangrijkste voordelen Standaard residentieel/licht commercieel UF-B, USE-2/RHW-2/XHHW-2, URD-aluminium Kosteneffectief, overal verkrijgbaar Industriële/utiliteitsstroomdistributie XLPE-geïsoleerd (gepantserd STA/SWA indien nodig) Superieure thermische en milieuprestaties Zon-PV / hernieuwbare energie GEBRUIK-2, PV Wire (UL 4703), dual-rated XLPE UV-bestendigheid, hoge temperatuurbestendigheid Controleer altijd de naleving van de laatste editie van de toepasselijke normen (NEC, IEC 60502-serie of lokale regelgeving), bekijk de gegevensbladen van de fabrikant en voer locatiespecifieke risicobeoordelingen uit. Laat ons uw project ondersteunen: neem contact op met onze technische experts voor op maat gemaakte specificaties, hulp bij het voldoen aan standaarden of gedetailleerde gegevensbladen over XLPE-gepantserde kabels, USE-2-equivalenten, SWA-varianten en meer.
