Wat is de levensduur van XLPE geïsoleerde kabel?

De ontwerplevensduur van Cross-Linked Polyethyleen (XLPE) geïsoleerde kabels is doorgaans 20 tot 30 jaar. Bij daadwerkelijk gebruik is de fysieke levensduur echter modern XLPE-kabels kunnen 40 tot 60 jaar meegaan, op voorwaarde dat ze niet langdurig worden gebruikt bij maximale belastingslimieten en beschermd zijn tegen extreme milieuschade. Bij de nominale bedrijfstemperatuur van 90°C behoudt het isolatiemateriaal een hoge diëlektrische sterkte. Wanneer de bedrijfstemperatuur echter stijgt tot tussen de 95°C en 105°C, daalt de verwachte levensduur van de kabel naar slechts 7 tot 30 jaar.

XLPE-kabels zijn de kern van de midden-, hoge- en extrahoge spanningsnetten geworden vanwege hun superieure elektrische isolatie-eigenschappen, extreem laag diëlektrisch verlies, uitstekende hittebestendigheid en hoge mechanische sterkte. De levensduur van een kabel is een dynamische degradatiefunctie die gezamenlijk wordt bepaald door temperatuur, elektrisch veld, vochtigheid (waterboomeffect) en mechanische spanning.

Kernlevensduurgegevens en internationale normen

• Ontwerpbasislijn: Internationale normen zoals IEC 60502 bepalen strikt een maximaal toegestane continue bedrijfstemperatuur van de geleider van 90°C voor XLPE-kabels. Deze drempel wordt vastgesteld op basis van de thermische oxidatieve afbraaksnelheid van hoogmoleculaire polymeren.
• Temperatuurlimieten: De toegestane noodoverbelastingstemperatuur voor XLPE-kabels varieert van 105°C tot 130°C, terwijl de momentane temperatuur die ze kunnen weerstaan tijdens een kortsluiting kan oplopen tot 250°C (voor een duur van niet meer dan 5 seconden).
• Werkelijke levensduur: Bij de standaard bedrijfstemperatuur van 90°C ligt de verwachte levensduur van XLPE-materiaal tussen de 40 en 60 jaar. Als de kabel in praktijktoepassingen consequent onder gedeeltelijke belasting werkt (bijvoorbeeld als de geleidertemperatuur rond de 70°C wordt gehouden), kan de werkelijke levensduur ervan gemakkelijk de grens van 50 jaar overschrijden.

Kernverouderingsmechanismen van XLPE-kabels

Veroudering van kabelisolatie is een onomkeerbaar fysisch en chemisch proces dat leidt tot een afname van de diëlektrische sterkte. De primaire mechanismen worden aangedreven door de volgende vier spanningen:

• Thermische veroudering: Langdurige blootstelling aan hoge temperaturen veroorzaakt thermische oxidatieve afbraak. Macroscopisch manifesteert dit zich als verbrossing van het materiaal, met aanzienlijke dalingen in rek bij breuk (EAB) en treksterkte. Wanneer de EAB bij technische beoordelingen daalt tot 50% van de oorspronkelijke waarde, wordt dit beschouwd als het "einde van de fysieke levensduur" van het materiaal.
• Elektrische veroudering: Microscopische defecten (zoals holtes of onzuiverheden) in de isolatielaag veroorzaken vervorming van het elektrische veld, wat leidt tot gedeeltelijke ontlading (PD). Na verloop van tijd vormt elektrische corrosie ‘Electrical Treeing’, die uiteindelijk de isolatielaag binnendringt, wat resulteert in een catastrofale afbraak. De accumulatie van ruimtelading in toepassingen met hoogspanningsgelijkstroom (HVDC) verergert ook de vervorming van het elektrische veld.
• Waterbooming: Dit is de "onzichtbare moordenaar" in vochtige omgevingen. Onder invloed van een wisselend elektrisch veld dringt vocht binnen in microscopisch kleine defecten in de isolator, waardoor een boomachtig netwerk van met water gevulde microholtes ontstaat. Dit vermindert aanzienlijk het algehele spanningsbestendigheidsvermogen van de isolator.
• Mechanische en chemische belasting: Het niet naleven van de minimale buigradiusvereisten tijdens de installatie (mechanische vermoeidheid) zal microscopisch kleine holtes uitzetten, waardoor het ontstaan van gedeeltelijke ontlading en waterboomvorming aanzienlijk wordt bevorderd. Bovendien kunnen anionen zoals chloride-ionen in mariene omgevingen bij hoge temperaturen chemische afbraak veroorzaken, waardoor een scherpe daling van de volumeweerstand van de XLPE ontstaat.

Levensduurvoorspelling en geavanceerde diagnostische methoden

Om de resterende bruikbare levensduur (RUL) nauwkeurig te schatten, maakt de industrie gebruik van de volgende wiskundige modellen en niet-destructieve testtechnologieën:

Wiskundige modellen

• Model voor voorspelling van de thermische levensduur: Gebaseerd op de Arrhenius-vergelijking. Dit model laat een exponentiële relatie zien tussen temperatuur en levensduur: voor elke temperatuurdaling van 10°C verdubbelt de levensduur door thermische veroudering.
• Levensmodel voor elektrische stress: Gebaseerd op het Inverse Power Model (IPM). De belangrijkste parameter, de Voltage Endurance Coefficient (VEC), meet de weerstand van het materiaal tegen elektrische veroudering. Hoogwaardige XLPE-materialen hebben doorgaans een VEC tussen 15 en 30.

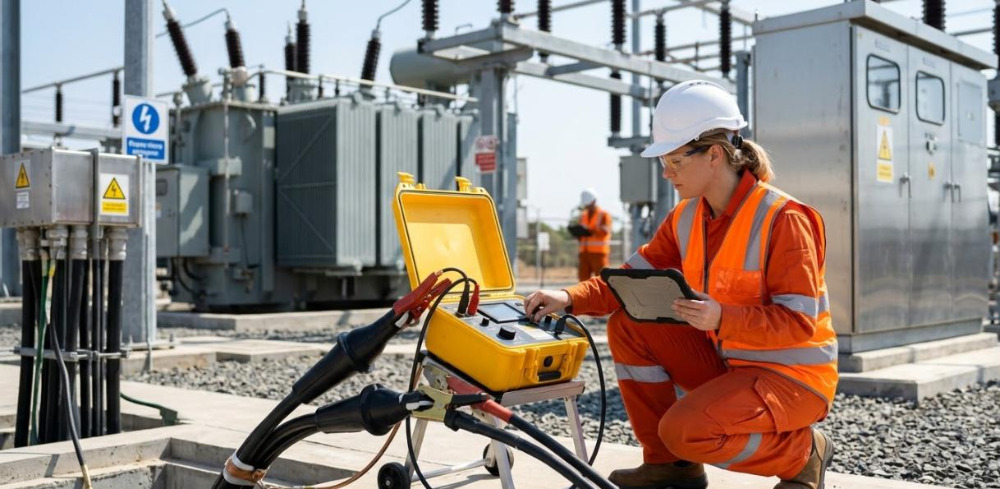

De evolutie van diagnostische methoden

• DC Hipot (gelijkstroom testen met hoog potentieel): Dit is nu achterhaald en zeer destructief. Hoge gelijkspanning accumuleert "ruimtelading" in de XLPE-isolatie. Wanneer de AC-werking wordt hervat, kunnen de overlappende elektrische velden de kwetsbare isolatielaag onmiddellijk afbreken.
• VLF-testen (zeer lage frequentie): Het voorkeursalternatief van de sector. Het maakt gebruik van wisselstroom met ultralage frequentie (0,1 Hz), waardoor het ruimteladingseffect wordt vermeden en ernstig beschadigde defecten veilig kunnen worden afgebroken tijdens gecontroleerde tests.
• Tan Delta (diëlektrische verlieshoektangens) Diagnostiek: De "gouden standaard" voor het beoordelen van waterboomveroudering en vochtindringing in XLPE-kabels. Door de niet-lineaire toename van de verlieswaarden te meten naarmate de testspanning stijgt (het "Tip-up"-effect), wordt nauwkeurig de ernst van de veroudering gekwantificeerd.
• Bewaking van gedeeltelijke ontlading (PD): Wordt gebruikt om nauwkeurig microscopische defecten in de isolatielaag op te sporen (bijvoorbeeld luchtspleten in verbindingen of beschadigde afschermingslagen).

Technische praktijken en kwaliteitsborging voor het verlengen van de levensduur van XLPE-kabels

Het bereiken van een levensduur van meer dan 50 jaar voor XLPE-kabels vereist uitgebreide kwaliteitscontrole, van productie tot gebruik:

• Ultieme controle bij de productie en selectie van hoogwaardige materialen

Hoogzuivere materialen moeten worden gebruikt en geproduceerd in een ultraschone omgeving.

Het implementeren van een drievoudig extrusieproces zorgt voor een verbinding op atomair niveau tussen het geleiderscherm, de XLPE-isolatielaag en het isolatiescherm, waardoor luchtspleten tussen de lagen volledig worden geëlimineerd die een gedeeltelijke ontlading kunnen veroorzaken.

Er wordt gebruik gemaakt van boomvertragende XLPE (TR-XLPE) materialen en uitgebreide waterblokkerende ontwerpen (longitudinale waterblokkerende garens/tapes, radiale waterblokkerende omhulsels) om extern vocht absoluut te isoleren.

• Conforme installatie en mechanische bescherming

De buigradius (maar liefst 10 tot 15 keer de buitendiameter) en de trekspanning moeten strikt gecontroleerd worden om microscheurtjes in de isolatielaag te voorkomen.

Verbindingen en aansluitingen zijn de meest kwetsbare delen van een kabellijn. De fabricage ervan moet worden uitgevoerd in relatief droge, stofvrije omgevingen om de introductie van onzuiverheden te voorkomen.

• Optimalisatie van de operationele omgeving en thermisch beheer

Zorg voor een redelijke afstand tussen de kabels om de warmteafvoer te vergemakkelijken en warmteaccumulatie te voorkomen.

Het wordt aanbevolen om een ​​gereduceerde werking toe te passen, waarbij een passende capaciteitsmarge overblijft om langdurige werking bij volledige belasting te voorkomen.

Installeer betrouwbare overspanningsbeveiligingen (bliksemafleiders) om hoogfrequente spanningspieken te absorberen die worden veroorzaakt door schakeloverspanningen en blikseminslagen.

Veelgestelde vragen:

Vraag 1: Waarom gebruiken moderne energiesystemen op grote schaal XLPE-kabels in plaats van traditionele PVC-kabels?

EEN: XLPE (Cross-Linked Polyethyleen) heeft een driedimensionale, genetwerkte thermohardende structuur, waardoor continue bedrijfstemperaturen tot 90°C mogelijk zijn, veel hoger dan PVC (maximaal 70°C). Bovendien beschikt XLPE over een hogere diëlektrische sterkte, een lager diëlektrisch verlies en komen er bij verbranding geen giftige halogeengassen vrij. Het presteert ruimschoots beter dan PVC-kabels wat betreft levensduur en elektrische prestaties.

Vraag 2: De maximale bedrijfstemperatuur van een XLPE-kabel is 90°C. Zal het af en toe overschrijden van deze temperatuur ertoe leiden dat de kabel onmiddellijk doorbrandt?

EEN: Het zal niet onmiddellijk uitbranden, maar het zal de thermische veroudering versnellen. Internationale normen staan ​​noodoverbelasting op korte termijn toe tot 105°C of zelfs 130°C. Volgens het Arrhenius-verouderingsmodel verdubbelt echter de degradatiesnelheid van de isolatielaag voor elke 10°C die de temperatuur de nominale waarde overschrijdt. Langdurig gebruik bij te hoge temperaturen zal de totale levensduur van de kabel drastisch verkorten.

Vraag 3: Wat is 'waterboomvorming' en hoe kan dit worden voorkomen?

EEN: Waterboomvorming is een boomachtig netwerk van microholten die worden gevormd wanneer vocht microscopische defecten in de isolator binnendringt en zich voortdurend uitbreidt onder de gecombineerde werking van een wisselend elektrisch veld en een vochtige omgeving in XLPE-kabels. Preventiemethoden omvatten: het gebruik van waterblokkerende ontwerpen (zoals radiale waterblokkerende omhulsels en longitudinale waterblokkerende garens), het gebruik van boomvertragende materialen (TR-XLPE) en ervoor zorgen dat de buitenmantel van de kabel tijdens de installatie niet bekrast raakt.

Vraag 4: Ik wil de isolatiestatus testen van kabels die al vele jaren in gebruik zijn. Kan ik een standaard DC Hipot-tester gebruiken?

EEN: Absoluut niet. Het uitvoeren van traditionele DC-hoogspanningstests op XLPE-kabels is zeer destructief. Hoge gelijkspanning accumuleert "ruimtelading" in de isolatie. Zodra de wisselstroom na de test is hersteld, is de isolatielaag, die anders normaal had kunnen blijven functioneren, zeer gevoelig voor onmiddellijke defecten.

Vraag 5: Als er geen DC Hipot-tests mogen worden gebruikt, hoe moet dan de mate van veroudering van XLPE-kabels wetenschappelijk worden beoordeeld?

EEN: Industriestandaarden raden aan om AC-tests met zeer lage frequentie (VLF, 0,1 Hz) te gebruiken, gecombineerd met Tan Delta (Dielectric Loss Angle Tangent)-diagnostiek. VLF-testen genereren geen schadelijke ruimteladingen, terwijl Tan Delta-testen nauwkeurig de ernst van waterboomvorming in de kabel kunnen kwantificeren door de niet-lineaire toename-eigenschappen (Tip-up) van lekstroom bij verschillende spanningen te meten, waardoor u preventieve vervangingen kunt plannen.
