Kabelnaamgevingslogica: analyse van mondiale regionale verschillen en decodering van reguliere identificatiesystemen

Heeft u zich bij het selecteren of ontwerpen van kabels ooit in de war gevoeld door lettercombinaties als "YJV", "NA2XY" en "THHN"? Deze codes zijn niet willekeurig; het zijn kern-"technische identiteitskaarten" die het geleidermateriaal, de isolatiestructuur, de prestaties van de mantel en zelfs het toepassingsscenario inkapselen. Wereldwijd zijn er, als gevolg van verschillen in technologische tradities, standaardsystemen en technische behoeften, verschillende unieke naamgevingsregels ontstaan. Het begrijpen van deze "technische dialecten" is cruciaal voor het garanderen van een nauwkeurige kabelselectie en het bereiken van internationale technische afstemming in engineeringprojecten.

1. Internationaal mainstream naamgevingssysteem: op scenario’s gebaseerd en professioneel ‘technisch taalgebruik’

1.1 Chinees systeem (GB-standaard): strikte hiërarchische "technische logische methode"

Chinese kabelmodellen volgen strikt de hiërarchische coderingsregel van 'geleider - isolatie - binnenmantel - pantser - buitenmantel', die logisch duidelijk is, gemakkelijk door ingenieurs snel kan worden geïnterpreteerd en perfect is aangepast aan grootschalige elektriciteitsnet- en bouwprojecten.

Typisch decoderingsvoorbeeld: YJV22-0,6/1kV

• YJ: Cross-linked polyethyleen (XLPE) isolatie (Y staat voor XLPE, J wordt vaak geassocieerd met isolatiematerialen)
• V: Polyvinylchloride (PVC) mantel
• 22: De eerste "2" geeft dubbele stalen tape-pantsering aan, de tweede "2" geeft de PVC-buitenmantel aan
• Koperen geleiders worden meestal weggelaten, terwijl aluminium geleiders zijn gemarkeerd met "L" (bijvoorbeeld YJLV22)

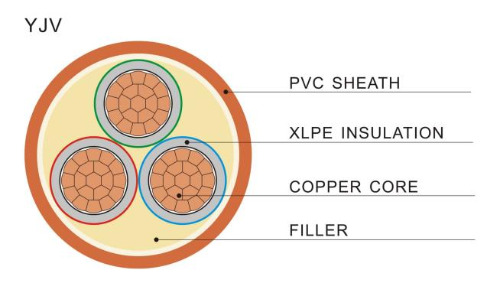

De afbeelding hierboven toont duidelijk de typische dwarsdoorsnedestructuur van de kabel uit de YJV-serie: koperen geleider, XLPE-isolatie, vulmiddel, PVC-mantel en pantserlaag.

1.2 Europees systeem (IEC/VDE): beknopte en efficiënte "materiaalafkortingsmethode"

Europese landen geven er de voorkeur aan om directe afkortingen van kernmaterialen te gebruiken, met beknopte codes, en benadrukken een naadloze integratie met de CPR-regelgeving van de EU.

Typisch decoderingsvoorbeeld: NA2XY

• N: Kabel conform de norm (Norm)
• A: Aluminium geleider
• 2X: Cross-linked polyethyleen (XLPE) isolatie (2X is een specifieke identificatie voor XLPE)
• Y: Polyvinylchloride (PVC) mantel Een ander veelvoorkomend voorbeeld is "H07V-K": H vertegenwoordigt de geharmoniseerde norm, 07 is de spanning van 450/750V, V is PVC-isolatie en K is voor de bevestiging van flexibele geleiders.

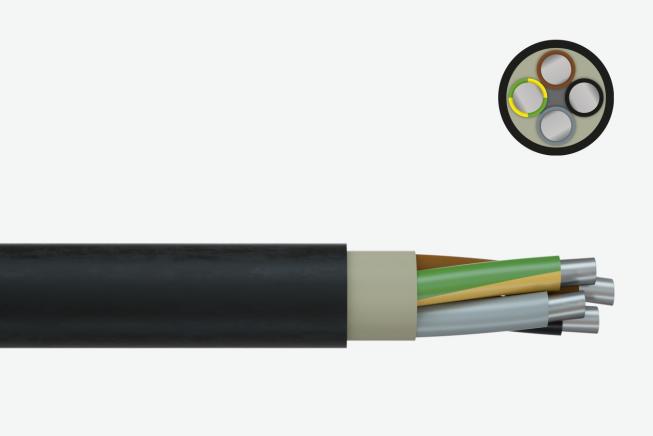

De afbeelding hierboven toont een dwarsdoorsnede en structuurdiagram van de NA2XY-kabel, een klassieke combinatie van aluminium kern XLPE-isolatie PVC-mantel.

1.3 Amerikaans systeem (UL/NEC): prestatiegerichte "functionele certificeringsmethode"

De Amerikaanse naamgeving lijkt meer op een 'veiligheidsprestatielabel', dat rechtstreeks belangrijke indicatoren weerspiegelt, zoals hittebestendigheid en brandwerendheid, en voldoet aan de strenge NEC-voorschriften en het aansprakelijkheidssysteem voor verzekeringen.

Typisch decoderingsvoorbeeld: THHN

• T: Thermoplastische isolatie (meestal op PVC-basis)
• HH: Hoge hittebestendigheid (90℃)
• N: Nylon schede

Daarnaast worden ook brandwerendheidsclassificaties (zoals CM, CMR, CMP) aangegeven, waarbij de nadruk ligt op markttoegang en brandveiligheid.

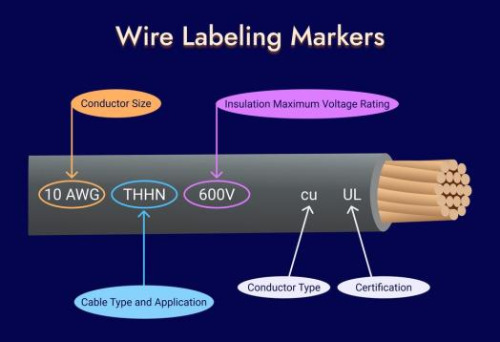

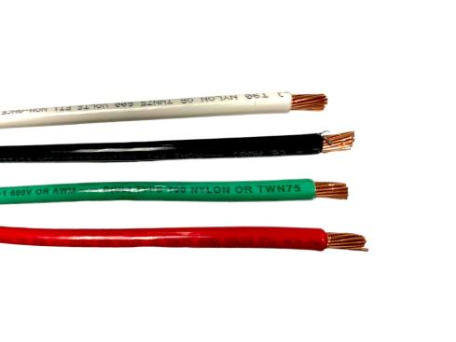

De afbeelding hierboven toont de typische markeermethode en kleurcodering van THHN-draden, wat een snelle identificatie ter plaatse mogelijk maakt.

1.4 Midden-Oosten en Zuidoost-Azië: praktijkgebieden van de "hybride toepassing" van internationale normen

Projecten in het Midden-Oosten (zoals Saoedi-Arabië en Irak) vereisen vaak dubbele naleving van IEC en BS/VDE, en hebben aanvullende strenge eisen voor vlamvertraging en hoge temperatuurbestendigheid; Zuidoost-Azië (zoals Singapore en Vietnam) gebruikt IEC als blauwdruk (CP5, TCVN, etc.), en hoogwaardige projecten specificeren IEC/BS vaak rechtstreeks, waarbij vooral de nadruk wordt gelegd op de lage rook- en halogeenvrije eigenschappen van LSZH.

2. Fundamentele verschillen: nauwkeurige aanpassing aan regionale scenario's en normen

Chinees systeem: voldoet aan het technische ritme van 'gestandaardiseerde inkoop met snel ontwerp', met duidelijke hiërarchische niveaus en eenvoudig batchbeheer.

• Europees systeem: Geworteld in een uniforme markt en afstemming van de regelgeving, waarbij minimalistische codering wordt nagestreefd.
• Amerikaans systeem: voortkomend uit de commerciële verzekerings- en juridische cultuur, met de nadruk op 'certificeerbare prestaties'.
• Midden-Oosten/Zuidoost-Azië: een standaardconvergentieveld onder het internationale EPC-model (Engineering, Procurement, and Construction), waarbij wordt vereist dat producten 'multi-gestandaardiseerd' zijn.

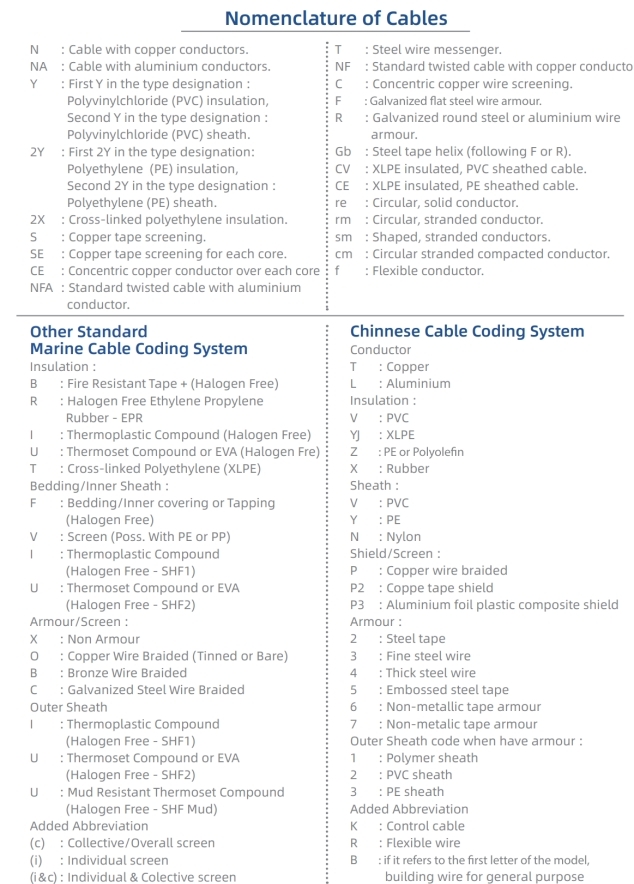

Algemene kabelcodering Snelle referentietabel:

3. Voorkom fouten bij de kabelselectie: Huapu-kabels bieden nauwkeurige afstemming

Het begrijpen van de naamgevingsconventie is slechts de eerste stap. Belangrijker nog is dat het gaat om het afstemmen van de kabel op de spanning, de installatieomgeving, de brandveiligheidseisen, het budget en andere factoren van uw project. We raden u aan prioriteit te geven aan producten die de volledige typetests en certificering door derden hebben doorstaan.

Wij bieden het volledige assortiment kabels, inclusief blanke draden, stroomkabels , besturingskabels en speciale kabels. Of het nu gaat om stroomkabels uit de YJV-serie, KVV-besturingskabels, WDZ-YJY rookarme halogeenvrije kabels, ZR-YJV vlamvertragende kabels of op maat gemaakte producten aangepast aan verschillende geleidervormen (rond, waaiervormig, gegolfd), we kunnen precies voldoen aan de behoeften van verschillende scenario's, zoals de bouw, de industrie en de communicatie.

Geen zorgen meer over de kabelselectie voor uw projecten! Huapu Cables helpt jou bij het vinden van de perfecte match! Klik op de onderstaande link voor een selectieoplossing op maat en laat professionele kabels uw projecten beschermen.
