H1Z2Z2-K versus PV1-F zonnekabel: technische vergelijking en toepassingsgids

In fotovoltaïsche (PV) systemen is DC kabels spelen een cruciale rol in de systeemveiligheid, efficiëntie en betrouwbaarheid op de lange termijn. Het selecteren van de juiste zonnekabel is daarom niet alleen een ontwerpkeuze, maar ook een beslissing op het gebied van compliance en risicobeheer. Dit artikel biedt een technische vergelijking tussen de moderne zonnekabel H1Z2Z2‑K en het eerdere type PV1‑F dat veel werd gebruikt in PV-installaties.

Samenvatting

De H1Z2Z2-K-zonnekabel is ontworpen volgens de Europese norm EN 50618 en is technisch ook afgestemd op IEC 62930. De kabel is ontwikkeld ter ondersteuning van moderne fotovoltaïsche systemen, met name 1500 V DC-installaties. PV1-F-kabels worden doorgaans vervaardigd volgens de certificeringsvereisten van TÜV 2 PfG 1169/08.2007 en zijn oorspronkelijk ontworpen voor eerdere fotovoltaïsche systemen van 1000 V DC.

Nu zonne-energiecentrales zijn overgestapt op hogere spanningsarchitecturen om de Balance of System (BOS)-kosten te verlagen, is H1Z2Z2-K de voorkeursoplossing geworden voor nieuwe installaties.

Belangrijkste technische verschillen

1. Spanningswaarde

Fotovoltaïsche installaties op utiliteitsschaal worden steeds vaker gebouwd met behulp van 1500 V DC-systemen, omdat strings met een hogere spanning de stroomniveaus verlagen en daardoor het koperverbruik, de installatiekosten en het stroomverlies verminderen.

H1Z2Z2-K-kabels zijn doorgaans geschikt voor fotovoltaïsche systemen van 1,5 kV DC (waarbij systeemontwerpspanningen vaak tot ongeveer 1,8 kV toelaten onder bepaalde testomstandigheden, afhankelijk van de specificaties van de fabrikant). Dit maakt ze geschikt voor moderne hoogspanningszonne-installaties.

PV1-F-kabels zijn over het algemeen ontworpen voor fotovoltaïsche systemen tot 1000 V DC en voldoen daarom mogelijk niet aan de ontwerpvereisten van nieuwere 1500 V-systemen.

2. Isolatie- en mantelmaterialen

Beide kabeltypen maken doorgaans gebruik van verknoopte polyolefine-isolatiematerialen (vaak afgekort als XLPO of XLPE). In de meeste moderne ontwerpen zijn deze materialen halogeenvrij en rookarm (LSZH), wat zorgt voor verbeterde brandveiligheid en milieuprestaties.

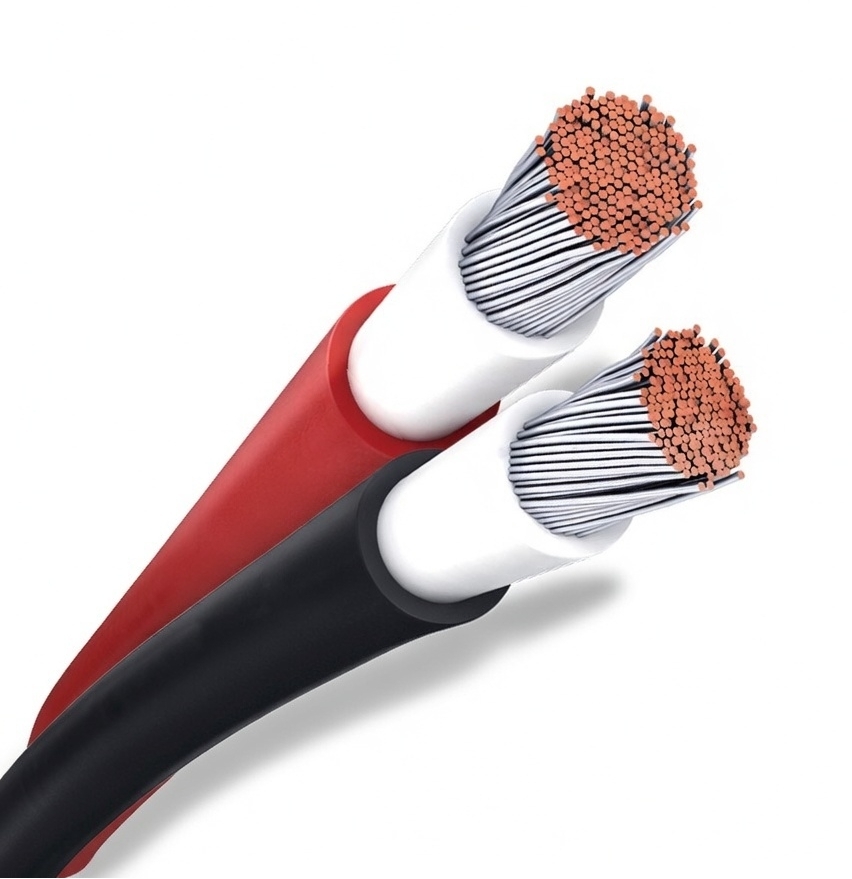

H1Z2Z2-K-kabels zijn normaal gesproken voorzien van dubbellaagse, verknoopte isolatie en omhulling die speciaal zijn geoptimaliseerd voor langdurige UV-blootstelling, ozonbestendigheid en zware buitenomgevingen.

3. Waterbestendigheid en milieubescherming

H1Z2Z2-K-kabels zijn ontworpen met een hoge mate van omgevingsbestendigheid, inclusief sterke bescherming tegen vocht, UV-straling, ozon en weersinvloeden. Sommige fabrikanten classificeren deze kabels op basis van de hoge waterbestendigheidsniveaus die zijn gedefinieerd in installatienormen (zoals AD7 of AD8, afhankelijk van de testomstandigheden en de documentatie van de fabrikant).

In de praktijk betekent dit dat de kabel zeer natte omgevingen kan verdragen, zoals drijvende zonne-energiecentrales of installaties die aan frequente regen worden blootgesteld. De prestaties bij permanente onderdompeling moeten echter altijd worden geverifieerd via de specifieke certificerings- en installatierichtlijnen van de fabrikant.

PV1-F-kabels bieden ook een goede duurzaamheid buitenshuis, maar hebben doorgaans lagere prestatiemarges in extreem natte of mechanisch veeleisende omgevingen.

4. Mechanische sterkte en installatie

H1Z2Z2-K-kabels zijn ontworpen met verbeterde mantelrobuustheid en mechanische duurzaamheid in vergelijking met PV1-F. Dit maakt ze meer geschikt voor veeleisende installatieomgevingen.

Hoewel beschermende leidingen of kabelgoten nog steeds als beste praktijk worden aanbevolen, kunnen H1Z2Z2-K-kabels worden geïnstalleerd in bepaalde directe ondergrondse omstandigheden of onder zware buitenomstandigheden, wanneer de juiste mechanische bescherming en de plaatselijke elektrische regelgeving worden nageleefd.

PV1-F-kabels vereisen over het algemeen meer gecontroleerde installatieomstandigheden en worden minder vaak gebruikt in mechanisch veeleisende lay-outs.

5. Temperatuurprestaties en levensduur

Typische bedrijfstemperatuurbereiken voor moderne zonnekabels zijn ongeveer -40°C tot 90°C onder normale bedrijfsomstandigheden, met hogere temperatuurtolerantie op korte termijn, afhankelijk van het geleider- en isolatieontwerp.

Zonnekabels ontworpen volgens de EN 50618-normen zijn doorgaans ontworpen voor een levensduur van ongeveer 25 jaar onder de juiste installatie- en bedrijfsomstandigheden, wat overeenkomt met de verwachte levensduur van fotovoltaïsche modules.

Conclusie

PV1-F-kabels speelden een belangrijke rol bij de vroege implementatie van fotovoltaïsche energie en blijven aanwezig in veel oudere systemen. H1Z2Z2-K-kabels zijn echter de voorkeursoplossing geworden voor moderne PV-installaties vanwege hun hogere spanningsvermogen, verbeterde omgevingsbestendigheid en sterkere mechanische prestaties.

Voor distributeurs, EPC-aannemers en ontwikkelaars van zonne-energie helpt het specificeren van H1Z2Z2-K-kabels de compatibiliteit met de huidige ontwerpen van fotovoltaïsche systemen en de betrouwbaarheid van projecten op de lange termijn te garanderen.
