Technische specificatie: Vormen van stroomkabelgeleiders - Een uitgebreide gids voor ronde, compacte (sector) en geprofileerde (trapeziumvormige) geleiders

Bij energietechniek en kabelselectie is de vorm van de geleider een kritische factor die de kabelprestaties, structurele afmetingen en projectkosten beïnvloedt. Verschillende geleiderstructuren vertonen aanzienlijke variaties in vulfactor, buitendiameter, materiaalgebruik en installatiemethoden.

Veel voorkomende geleidervormen in de huidige techniek zijn onder meer Ronde geleiders , Gecomprimeerd (sector / Tegel -vormig ) Geleiders , en Geprofileerde (trapeziumvormige) geleiders . Dit document analyseert systematisch deze structuren om een ​​duidelijk referentiekader te bieden voor ontwerpers en inkooppersoneel.

ik. Waarom differentiëren in geleidervormen?

Terwijl geleiders in de eerste plaats moeten voldoen aan de vereisten voor dwarsdoorsnedeoppervlak en weerstand, vereist praktische techniek meer:

• Structurele hiaten : Bij meeraderige kabels beïnvloeden de openingen tussen de geleiders de algehele structuur.
• Buitendiameter : De geleiderstructuur heeft rechtstreeks invloed op de totale diameter van de kabel.
• Installatie-efficiëntie : De buitendiameter bepaalt de vereiste legruimte, leidinggrootte en constructiemoeilijkheid.
• Ontwerpoptimalisatie : Het selecteren van de juiste vorm is een belangrijke methode voor het optimaliseren van het kabelconstructieontwerp.
• Materiaalefficiëntie : Bij middelgrote tot grote doorsneden is de vorm van de geleider vaak belangrijker dan alleen het toevoegen van materiaal.

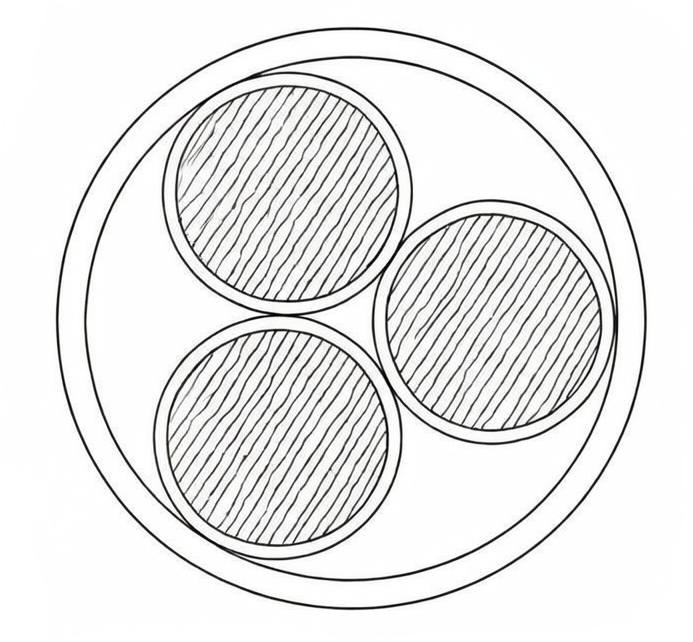

II. Ronde geleiders

1. Constructie:

De meest voorkomende vorm, bestaande uit gestrande ronde koper- of aluminiumdraden, verkrijgbaar in standaard gestrande of compacte ronde structuren.

2. Voordelen :

• Volwassen productieproces met de langste geschiedenis van toepassingen.
• Uitstekende flexibiliteit, waardoor eenvoudig buigen en installeren mogelijk is.
• Hoge compatibiliteit met standaard kabelterminals.
• Veelzijdig voor verschillende kabeltypes.

3. Beperkingen:

Natuurlijke openingen tussen ronde draden resulteren in een lagere vulfactor, wat leidt tot minder ruimte-efficiëntie en grotere buitendiameters in meerkernige ontwerpen.

4. Toepassingen:

Kleine tot grote doorsnede stroomkabels , bouwdraden, besturings-/instrumentkabels en uiterst flexibele toepassingen.

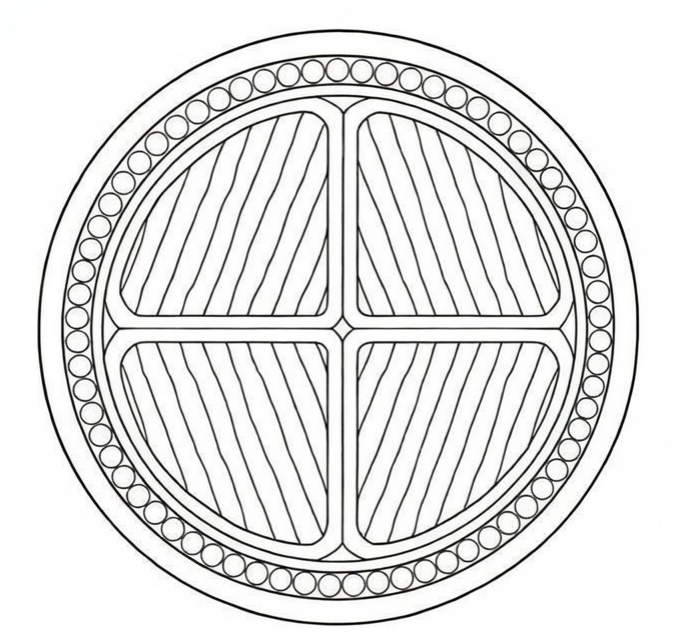

III. Gecomprimeerd (sector / Tile-shaped) Conductors

1. Definitie:

Geleiders gevormd door draden in niet-ronde dwarsdoorsneden te drukken om de vulfactor te vergroten; vaak gezien als sector- of tegelachtige vormen.

2. Voordelen:

• Aanzienlijk hogere geleidervulfactor.
• Vermindert effectief de totale buitendiameter van de kabel.
• Vermindert het benodigde volume aan isolatie- en mantelmaterialen.
• Verbetert de compactheid van meeraderige kabelstructuren.

Resultaat: Bij dezelfde doorsnede zijn deze compacter dan ronde geleiders.

3. Toepassingsopmerkingen:

Vanwege het niet-ronde gedeelte zijn tijdens de beëindiging specifieke aansluitingen of eindvorming vereist.

4. Toepassingen:

Meeraderige laagspanningskabels, hoofdlijnen voor distributie, kabels met een doorsnede van 35 mm² en meer, en gemeentelijke energieprojecten.

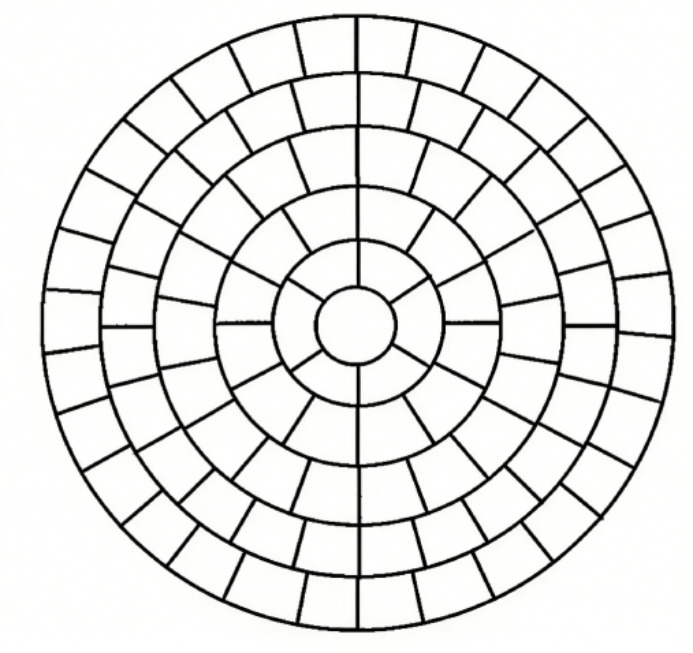

IV. Geprofileerde (trapeziumvormige / gevormde) geleiders

1. Constructie:

Deze staan ook bekend als trapeziumvormige geleiders en maken gebruik van trapeziumvormige draadstrengen om door nauwkeurig persen een zeer dichte structuur te vormen.

2. Voordelen:

• Hoogste geleidervullingscoëfficiënt.
• Meest compacte kabelstructuur.
• Verdere verkleining van de buitendiameter met behoud van de elektrische prestaties.
• Geoptimaliseerd gebruik van metaalmateriaal.

3. Toepassingen:

Stroomkabels met middelmatige tot grote doorsnede, upgrades van stedelijke netwerken, industriële energiesystemen en projecten met strikte limieten op het gebied van kabeldiameter en -gewicht.

V. Vergelijkings- en selectiegids

1. Vergelijkingstabel

2. Advies over elektrische prestaties en keuze

• Elektrische standaard : Ongeacht de vorm voldoen alle geleiders aan de DC-weerstandsvereisten (bijvoorbeeld IEC 60228) voor een bepaalde doorsnede. Het kiezen van een vorm is een keuze voor technische optimalisatie, geen keuze voor elektrische veiligheid.
• Kleine dwarsdoorsneden : Gebruik ronde geleiders voor zuinigheid en veelzijdigheid.
• Multi-core middelgrote/grote secties : Geef prioriteit aan compacte (sector)geleiders voor een volwassen ontwerp.
• Strenge ruimtevereisten : Gebruik geprofileerde (trapeziumvormige) geleiders voor maximale compactheid.
