De hardcore gids voor slimme huisverlichtingsbedrading: protocollen, normen en het vermijden van valkuilen

Moderne slimme huizen zijn geëvolueerd van afzonderlijke apparaten naar diepgaande ecosysteemcoördinatie in het hele huis. De onderliggende bedradingsarchitectuur van het verlichtingssysteem bepaalt de stabiliteit, schaalbaarheid en veiligheid van het netwerk. Bedradingsfouten kunnen later gemakkelijk tot enorme onderhoudskosten leiden. Dit artikel biedt een hardcore analyse van de bedradingsrichtlijnen voor slimme verlichting, gebaseerd op feitelijke technische logica en internationale elektrische normen.

1. Communicatieprotocollen en topologiearchitectuur

• KNX en fysieke isolatie

Bij slimme verlichting op infrastructuurniveau gebruikt KNX een speciale groene twisted pair-kabel, die de datatransmissie fysiek volledig isoleert van het 220V-net. Door de gedecentraliseerde architectuur is er niet één centrale host; geen enkel knooppuntstoring zal het hele netwerk lamleggen, wat een extreem hoge betrouwbaarheid oplevert.

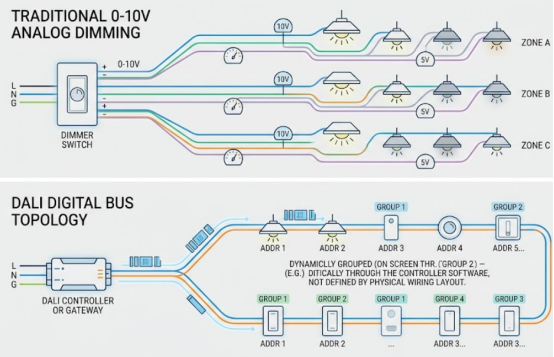

• DALI digitaal protocol

Vergeleken met de problemen met spanningsval en flikkering die vaak voorkomen bij analoog dimmen van 0-10 V, is het DALI-protocol een echte digitale tweerichtingscommunicatie. Volgens de IEC 62386-101-norm mag de DC-spanningsval tussen twee apparaten op de DALI-bus niet groter zijn dan 2VDC en mag de maximale afstand tot de voeding niet groter zijn dan 300 meter.

2. Kernspecificaties voor hoogspanningsbedrading

• Laat de 'geen neutrale' bedrading volledig achterwege

Traditionele schakelaars besturen alleen de stroomvoerende draad. Als een slimme schakelaar geen neutrale draad heeft, moet hij vertrouwen op een gecompromitteerd "geen neutraal" stand-by-stroommechanisme, dat fatale, periodieke "flikkerende" LED- of "spooklicht" -verschijnselen veroorzaakt. Bovendien zijn de maximale belastingen 'niet neutraal' doorgaans beperkt tot ongeveer 800 watt, ver onder de 2500 watt van standaard neutraal-live-schakelaars. Bij nieuwbouw- of renovatieprojecten moet in alle aansluitdozen een onafhankelijke neutrale draad worden geïnstalleerd .

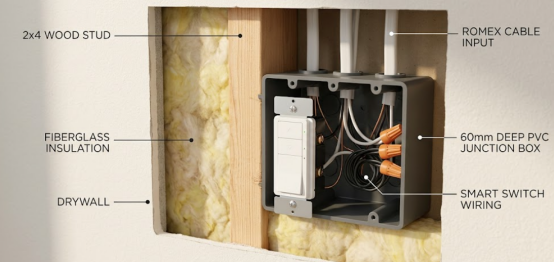

• 60 mm diepe aansluitdozen

Slimme panelen genereren aanzienlijke warmte tijdens werking op volle belasting en moeten meer bedradingsterminals huisvesten. Traditionele dozen van 50 mm veroorzaken onder druk gemakkelijk schade aan de isolatie, wat mogelijk kan leiden tot thermische uitschakelingen of brand. Het wordt ten zeerste aanbevolen om strikt 60 mm diepe PVC-dozen met een grote capaciteit te gebruiken die voldoen aan de UL 94 V-0 hoogste vlamvertragende certificering.

• Verbied ten strengste gedeelde neutrale waarden

Het mengen van neutrale draden van verschillende circuits kan ertoe leiden dat de zogenaamd veilige nulleider dodelijke teruggekoppelde spanning voert als een onderbreker tijdens onderhoud per ongeluk wordt omgedraaid, wat tot ernstige elektrische schokken kan leiden. Bovendien veroorzaakt het een ernstige stroomonbalans, waardoor de lekbeschermingsschakelaar van de verdeelkast regelmatig wordt uitgeschakeld, waardoor het slimme systeem verlamd raakt.

3. Laagspannings-DC-stuurprogrammatechnologie

• Constante spanning (CV):

Geschikt voor flexibele LED-strips, met behulp van een parallelle bedradingsarchitectuur. Voordeel: ondersteunt willekeurig snijden en splitsen ter plaatse; Nadeel: ernstig beperkt door lijnspanningsval, waardoor het uiteinde van lange strips donker en geel wordt.

• Constante stroom (CC):

Geschikt voor krachtige anti-verblindingsspots, waarvoor een fysieke serieschakeling vereist is. Voorkomt volledig thermische burn-outs van LED's en elimineert de impact van spanningsdalingen over lange afstanden vanaf een fysiek niveau, waardoor absolute helderheidsconsistentie van begin tot eind wordt gegarandeerd.

4. Beheer impasses en ontkoppelde modus

Wanneer een gebruiker op een fysieke slimme wandschakelaar drukt om de stroom uit te schakelen, verliest de communicatiechip die in de slimme RGBW-lamp aan het plafond is geïntegreerd, onmiddellijk stroom en wordt offline gedwongen. Dit zorgt ervoor dat de mobiele app of stemassistent de controle volledig verliest, en kan er zelfs voor zorgen dat de topologie van het draadloze mesh-netwerk in het hele huis voortdurend instort.

Ultieme oplossing: softwareontkoppeling

Forceer het inschakelen van de "Vrijstaande modus" in de backend van het apparaat. Het fysieke relais dat de hoge spanning in de schakelaar regelt, is permanent vergrendeld in de "gesloten" geleidingsstatus, zodat de stroomvoorziening nooit wordt onderbroken. Fysieke knopacties worden omgezet in puur digitale commando's die naar het systeembrein worden gestuurd. Deze "altijd aan"-oplossing vereist goed zichtbare waarschuwingslabels op de verdeelkast om onbedoelde elektrische schokken tijdens het vervangen van lampen te voorkomen.

Veelgestelde vragen

Vraag 1: Kunnen laagspanningssignaaldraden en hoogspanningsleidingen dezelfde leiding delen?

EEN: Absoluut niet. Het wisselende magnetische veld en de transiënte spanningspieken veroorzaken ernstige elektromagnetische interferentie (EMI), wat direct leidt tot verlies van datapakketten of besturingsfouten in het laagspanningsnetwerk. Internationale normen schrijven een minimale parallelle afstand van 30 cm (12 inch) voor; als kruisen onvermijdelijk is, moeten ze loodrecht kruisen in een hoek van 90 graden.

Vraag 2: Waarom flikkeren slimme LED-downlights zwakjes, zelfs nadat ze zijn uitgeschakeld?

EEN: Dit komt meestal door gecompromitteerde "geen neutrale" slimme schakelaars. In de uit-stand gebruiken ze een bypass-circuit om een ​​kleine stroom door de lamp te trekken voor stroom. Ladingen hopen zich op in de LED-condensator tot aan de geleidingsdrempel, zenden licht uit en doven vervolgens uit, waarbij ze zich herhalen om een ​​flikkerend of "spooklicht" fenomeen te vormen.

Vraag 3: Wat is het grootste veiligheidsrisico bij grensoverschrijdende aanschaf of het gebruik van goedkope relaismodules?

EEN: Het niet verkrijgen van lokale wettelijke veiligheidscertificeringen (zoals IEC/CE, UL, CCC) of het niet matchen van de draaddikte met de nominale stroomsterkte. Als een module met een kleine stroomsterkte wordt aangesloten op een belasting met een hoog vermogen, zullen de contacten snel opwarmen en oxideren, waardoor de thermische veroudering en desintegratie van isolatiematerialen wordt versneld, wat uiteindelijk doorbranden van apparatuur of zelfs brand veroorzaakt.
