Selectiegids voor glasvezel voor datacenters met hoge dichtheid: belangrijkste technische verschillen en TCO-vergelijking tussen OM4 en OM5

In de evolutie van mondiale datacenters naar 100G-, 400G- en 800G-netwerkarchitecturen bepaalt de keuze voor fysieke laagbekabelingsmedia rechtstreeks de prestaties en de Total Cost of Ownership (TCO) van computerclusters. Binnen de multimode glasvezelreeks (MMF) voor interconnecties over korte afstenen zijn OM4 en OM5 momenteel de meest gebruikte en geavanceerde oplossingen. Gebaseerd op rigoureuze optische natuurkundige theorieën en internationale normen, biedt dit artikel een gestructureerde technische referentie voor mediaselectie.

1. Kernfysische mechanismen en breedbandkenmerken

• OM4 (lasergeoptimaliseerde multimode glasvezel):

De extreem hoge effectieve modale bandbreedte is exclusief geoptimaliseerd en verplicht voor een enkele golflengte van 850 nm (waarbij 4700 MHz·km wordt bereikt). Omdat de modale spreiding sterk toeneemt bij afwijkingen van de golflengte van 850 nm, moet OM4 sterk afhankelijk zijn van de Parallelle optica mechanisme – het lineair verhogen van het aantal glasvezelkanalen – om hogere datasnelheden te bereiken.

• OM5 (breedband multimode glasvezel, WBMMF):

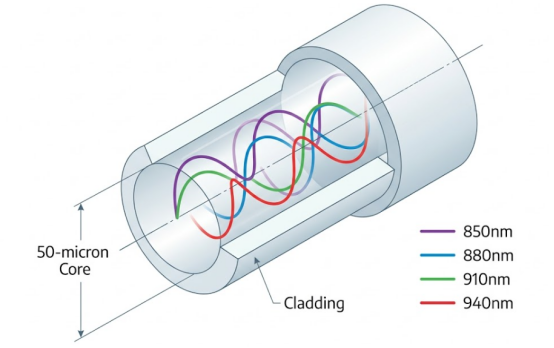

Zonder afbreuk te doen aan de prestaties van 850 nm, vereist het bovendien een minimale bandbreedte van 2470 MHz·km bij de golflengte van 953 nm. Dit dispersie-afgevlakte ontwerp is speciaal ontworpen voor Kortegolfgolflengteverdelingsmultiplexing (SWDM) and Bidirectioneel (BiDi) transmissie, waardoor de verliesloze transmissie van 4 golflengten tegelijkertijd binnen één enkele vezel mogelijk wordt, waardoor een fysieke vermindering van het aantal vezels tot 75% wordt bereikt.

2. Belangrijkste technische specificaties en identificaties

3. Transmissieafstandslimieten (gebaseerd op netwerkprotocollen)

Onder verschillende Ethernet-snelheden en modulatietechnologieën vertonen de transmissieprestaties van beide vezels zeer scenariospecifieke verschillen.

• 10G tot 100G parallel met enkele golflengte (bijv. 100GBASE-SR4): De maximale transmissieafstanden voor zowel OM4 als OM5 zijn identiek, met een maximum van 100 meter. Het inzetten van OM5 in dit reguliere standaardscenario levert geen substantiële technische winst op.
• 100G multiplexing met meerdere golflengten (bijv. 100G SWDM4 / 100G SRBD):

Geconfronteerd met langegolfsignalen is OM4 beperkt tot 100 meter vanwege het instorten van de bandbreedte, terwijl OM5 de limiet met succes uitbreidt tot 150 meter, vertrouwend op zijn breedbandcompensatiemogelijkheden.

• 400G- en 800G-tijdperk (PAM4-modulatie):

Onder de parallel met één golflengte SR8 protocol worden de fysieke limieten ernstig gecomprimeerd, waardoor de afstanden van zowel OM4 als OM5 dalen tot het bereik van 50-100 meter. Echter, onder de dubbele golflengte multiplexing 400GBASE-SR4.2 protocol is OM4 beperkt tot 100 meter, terwijl OM5 niet alleen de bruikbare afstand terugdringt naar 150 meter, maar ook de vereiste kabelkern halveert tot 8 kernen.

3. Aanbevelingen voor TCO en technische implementatie

l Houd u aan de OM4-kosteneffectiviteitszone (standaard kort bereik)

Voor de meeste conventionele bedrijfsdatacenters en 'spine-leaf'-netwerktopologieën die strikt onder de 100 meter liggen, levert het gebruik van de "goedkope SR4/SR8 transceiver OM4-lintkabel"-benadering een aanzienlijk lagere initiële CAPEX op dan de OM5 WDM-oplossing, waardoor dit de optimale TCO-keuze is. Bovendien ondersteunt de parallelle architectuur van OM4 perfect de switch Port Breakout-vereisten.

l Gebruik OM5 voor strategische doorbraken (upgrades met hoge dichtheid en oudere versies)

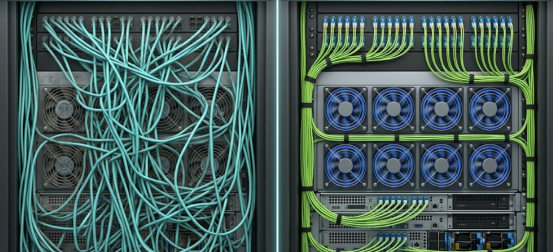

OM5 biedt een uitzonderlijk hoge ROI in twee rigide scenario's: Ten eerste, kabelvrije upgrades van meerdere generaties voor oudere netwerken, waarbij gebruik wordt gemaakt van duplexvezels en SWDM4-modules om capaciteitssprongen te realiseren, waardoor astronomische kosten voor herbekabeling worden vermeden. Ten tweede: AI-computerclusters met hoge dichtheid, waardoor de omvang van de backbone-kabels vier tot acht keer wordt verminderd, waardoor kostbare rackruimte wordt vrijgemaakt, de luchtstroom van de server wordt gedeblokkeerd en de OPEX drastisch worden verminderd.

Veelgestelde vragen

Vraag: Kan OM5 in combinatie met SWDM-transceivers in ToR-netwerken met hoge dichtheid Port Breakout bereiken om meerdere onafhankelijke servers te verbinden?

EEN: Nee. WDM-technologie multiplext meerdere golflengten in dezelfde fysieke vezel, die niet passief kan worden gedemultiplext naar servers op verschillende fysieke locaties. Als poortdoorbraak met hoge dichtheid vereist is, blijft traditionele parallelle OM4-vezel de enige haalbare oplossing.

Vraag: Waarom schrijven normen voor dat de kleur van de OM5-buitenmantel moet worden gewijzigd in limoengroen?

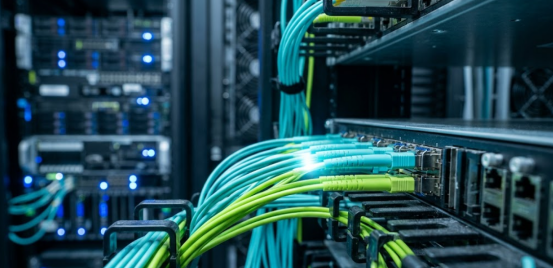

A: In serverruimtes met hoge dichtheid waarin tienduizenden patchsnoeren zijn ondergebracht, zorgt het zeer herkenbare limoengroen ervoor dat het operationele personeel het strikt kan onderscheiden van de aquakleur van OM3/OM4, waardoor de tijd voor het traceren van kabels en het risico op bedrijfsonderbrekingen per ongeluk loskoppelen aanzienlijk worden verminderd.

Vraag:Is OM5 verplicht bij de implementatie van 400G of 800G ultra-high-speed Ethernet?

Antwoord: Niet verplicht. Het hangt af van de technologieroute van de transceiver. Onder gestapelde SR8-protocollen met één kanaal krimpen de afstanden van zowel OM4 als OM5 tot 50-100 meter. Alleen bij het gebruik van bidirectionele protocollen met meerdere golflengten, zoals SR4.2, wordt het breedbandvoordeel van OM5 geactiveerd, waardoor een 50% extra bereik wordt bereikt vergeleken met OM4.
