Waarom SPE de toekomst van slimme productie is

In de evolutie van het Industrial Internet of Things (IIoT) en slimme productie worden bedrijven voortdurend geconfronteerd met een groot pijnpunt: netwerken op het hoogste niveau (zoals controlekamers en servers) maken gebruik van high-speed Ethernet, terwijl sensoren en actuatoren op het lagere niveau vaak beperkt zijn tot verouderde, langzame en incompatibele veldbussen vanwege beperkingen op het gebied van ruimte en bedradingskosten.

De opkomst van Enkel paar Ethernet (SPE) heeft deze impasse volledig doorbroken. Het vereenvoudigt de traditionele 4-paar (8-core) Ethernet-kabel tot slechts 1 paar (2-cores), maar zorgt toch voor snelle datatransmissie en gesynchroniseerde voeding. Dit is niet alleen een fysieke ‘afslanking’, maar een fundamentele revolutie die naadloze, volledig IP-communicatie van de sensor rechtstreeks naar de cloud mogelijk maakt.

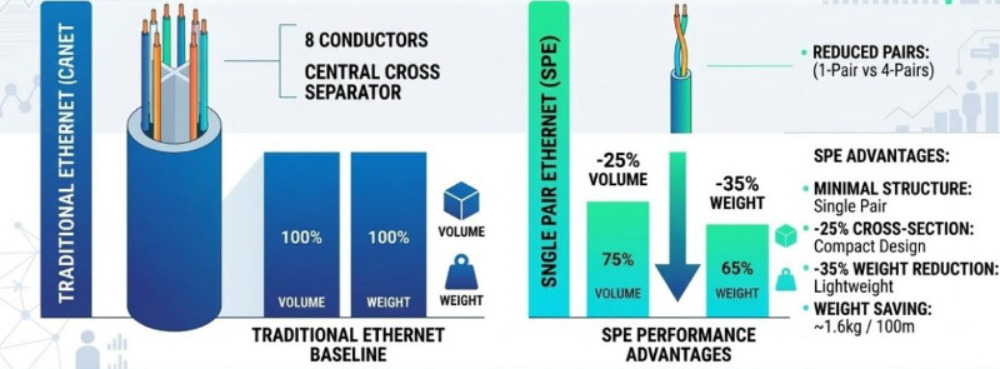

Kernvergelijking : SPE versus traditioneel Ethernet

De Cat5e of Cat6 kabels waar we het meest bekend mee zijn, bevat 8 koperdraden, en traditionele Ethernet-bedrading is doorgaans strikt beperkt tot een maximale afstand van 100 meter. Dit ontwerp is perfect voor kantooromgevingen, maar lijkt omvangrijk en beperkt in extreem compacte en zware industriële omgevingen (zoals in robotarmen met meerdere assen of langs duizenden meters pijpleidingen).

De disruptieve voordelen van SPE zijn onder meer: :

• Minimalistische structuur : Laat de cross-web filler en de extra 6 draden volledig achterwege, waardoor slechts één gebalanceerd getwist paar nodig is.
• Drastische vermindering van volume en gewicht : Vergeleken met traditionele industriële Ethernet-bedrading vermindert SPE de dwarsdoorsnede van de installatie met ongeveer 25% en het totale gewicht door 35% . In grote datarekken of spoorwegtransitsystemen elimineert dit ongeveer 1,6 kg eigen gewicht per 100 meter.
• Superieure flexibiliteit en torsieweerstand : De symmetrische structuur met één paar vermijdt fysiek het probleem van interne "draadwrijving". Gecombineerd met speciale vulmaterialen is SPE bestand tegen tientallen miljoenen hoogfrequente buigcycli en zware 3D-torsie, waardoor het een perfecte match is voor industriële robots.

Drie kernpijnpunten in de sector opgelost door SPE

1. Het doorbreken van de fysieke afstandslimiet van 100 meter

In procesautomatiseringsscenario's zoals de olie- en chemische industrie is apparatuur wijd verspreid, waardoor de traditionele limiet van 100 meter een fatale fout is. De 10BASE-T1L De standaard binnen de SPE-protocolfamilie maakt 10Mbps high-speed full-duplex transmissie mogelijk over afstanden tot 1000 meter , waardoor de "afstandsangst" van industriële bedrading volledig wordt weggenomen.

2. PoDL: twee vliegen in één klap slaan (data en kracht)

Traditionele apparaten hebben vaak aparte kabels nodig voor data en stroom. SPE introduceert Power over datalijnen (PoDL) technologie, die de gelijktijdige overdracht van gegevens en tot ongeveer 50 W gelijkstroom naar eindapparaten mogelijk maakt. Voor zware apparatuur heeft de industrie hybride interfacetopologieën geïntroduceerd, waarbij hogesnelheidsgegevens en een stroomvoorziening tot enkele kilowatts binnen dezelfde verbinding worden geïsoleerd, waardoor de routering van apparatuur aanzienlijk wordt vereenvoudigd.

3. Het elimineren van gateways voor ‘netwerkafvlakking’

In het verleden moesten fabrieken talloze dure ‘protocolconversiegateways’ inzetten om analoge signalen op het laagste niveau te laten communiceren met het hoogste niveau. Met SPE kunnen zelfs de kleinste sensoren op het laagste niveau onafhankelijke IP-adressen hebben en rechtstreeks verbinding maken met het TCP/IP-netwerk. Er wordt geschat dat het elimineren van een enkel gateway-knooppunt meer dan besparingen kan opleveren $ 10.000 in uitgebreide kosten gedurende de levenscyclus van het systeem.

Kernprotocollen en interface-ecosysteem

Voor het toepassen van SPE is het niet nodig om in complexe onderliggende codes te duiken; u hoeft alleen maar de volgende kernnormen te herkennen die de prestaties ervan bepalen:

1. Transmissiesnelheid en afstandsmatrix (IEEE 802.3-serie)

• 10BASE-T1L : 10 Mbps snelheid, tot 1000 meter. Ontworpen voor procescontrole over lange afstanden, ter ondersteuning van de intrinsieke veiligheid in explosieve omgevingen (Ethernet-APL).
• 10BASE-T1S : 10 Mbps snelheid, ondersteunt Multidrop-topologie. Maakt het mogelijk meer dan een dozijn apparaten parallel aan te sluiten op een enkele hoofdlijn van maximaal 25 meter lang, waardoor enorme stertopologische bedrading wordt geëlimineerd.
• 100/1000BASE-T1 : 100 Mbps of 1 Gbps Gigabit snelheid, tot 15-40 meter. Wordt voornamelijk gebruikt voor snelle verbindingen in voertuigen of industriële machinevisie met hoge resolutie.

2. Interfacenormen voor industriële verbindingen (IEC 63171-serie)

Omdat traditionele RJ45-connectoren te omvangrijk zijn en geen trillingsbestendigheid hebben, heeft de industrie nieuwe normen vastgesteld:

• IEC 63171-6 en andere micro-interfaces : Deze hebben een beschermingsgraad van IP20 tot IP67 en zijn schok- en valbestendig. Hun volume is slechts een fractie van dat van traditionele interfaces, waardoor ze de belangrijkste connectoren zijn voor apparaten van de volgende generatie.
• M12 hybride interface (IEC 63171-7) : De ultieme oplossing voor apparaten met hoog vermogen. De standaard definieert combinaties van datapinnen en meerdere voedingspinnen met hoog vermogen, ter ondersteuning van de gelijktijdige overdracht van "datavermogen" voor zware apparatuur zoals motoren en servoaandrijvingen.

Veelgestelde vragen (FAQ's)

Vraag 1: Is SPE langzamer dan traditionele netwerken?

Nee. De netwerksnelheid is afhankelijk van de protocolstandaard, niet van de fysieke dikte van de link. SPE ondersteunt ook Gigabit-snelheden tot 1 Gbps over korte afstanden (bijvoorbeeld 40 meter).

Vraag 2: Is SPE's Power over Data Lines (PoDL) hetzelfde als PoE?

Het doel is hetzelfde, maar de onderliggende technologie is anders. Traditionele PoE is afhankelijk van reserveparen of fantoomvoeding binnen vier paar kabels, terwijl PoDL hoogfrequente gegevens en gelijkstroom tegelijkertijd kan mixen en verzenden op een fysiek circuit met één paar (2 kernen).

Vraag 3: Kunnen gewone 2-aderige draden of gestripte oude Ethernet-kabels rechtstreeks als SPE-kabels worden gebruikt?

Sterk niet aanbevolen. Een echt SPE-transmissiesysteem ondergaat strikte optimalisatie voor impedantie, retourverlies en overspraak, specifiek voor hoogfrequente transmissie met één paar. Industriële SPE-kabels bevatten ook speciale flexibele structurele elementen waar gewone koperdraden eenvoudigweg niet aan kunnen tippen.

Conclusie

Single Pair Ethernet (SPE) is geenszins een technische downgrade van "minder koperdraden hebben"; het is de hoeksteen van de fysieke laag voor industriële automatisering die op weg is naar echte digitalisering en intelligentie. Voor bedrijven die SPE-technologie al vroeg in hun infrastructuurplanning opnemen, worden niet alleen de huidige implementatie- en onderhoudskosten drastisch verlaagd, maar wordt ook een voorsprong verworven in de volgende generatie Internet of Everything-architectuur.

Als fabrikant gericht op hoogwaardige kabels, heeft de HUAPUCABLE Het team houdt altijd gelijke tred met de allernieuwste industriële communicatietechnologieën en is erop gericht klanten wereldwijd te voorzien van betrouwbare kabeloplossingen die voldoen aan strenge industriële normen. Neem gerust contact op met ons team voor kabelspecificaties en offertes op maat van uw projecten.
